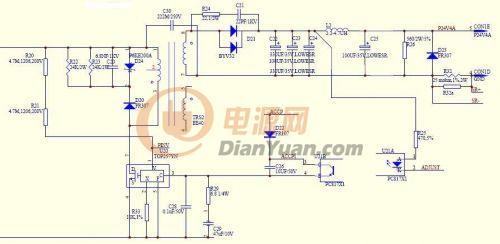

我用TOP257YN做了一個24V4A的開關電源，在帶載24V4A的情況下，257及變壓器、次級整流二極管都發(fā)熱厲害，257帶了大的散熱器了。下面是我的原理圖。

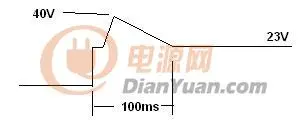

設計的參數(shù)如下：
交流輸入電壓220VAC,輸出24V/4ADC.
電源效率η= 0.8；損耗分配因子：Z = 0.5 ；VOR = 110V；
TVS管選用P6KE200A；最大占空比32%;
初級峰值電流IP=2.72A，
初級電流有效值IRSM = 1.1A;
次級峰值電流ISP=10.9A
次級電流有效值ISRMS =6.47A
次級文波電流IRIPPLE = 4.6A
變壓器參數(shù)：
磁芯EI40（Ae = 148 mm2 ，Le = 77mm， AL =4860 nH， AW =108.1 mm2 ），
原邊電感量 351UH，漏感5.1uH,
NP=24(分兩次繞，三明治繞法,2股AWG24的線并繞，總截面積0.41)，
NS=6（4根AWG25三層絕緣線并繞，截面積0.66），
計算出BM =2680GS,BP=3625GS。
不知道通過什么方法可以改善TOP257，變壓器，輸出整流二極管（BYV32-200A,200V,18A）的發(fā)熱問題。請大家多多指點。
