開關實驗炸板,求幫助

本人新手,求幫助

高溫實驗(85度,180V、220V、260 )均順利通過,但開關實驗(15開,45關)只有2000次,打開觀查發現炸板(三極管、基射極電阻),請教是什么原因?

原理圖為:半橋電路 DB3啟動

參數:燈管:半螺旋 Φ12管徑/D59mm/4T冷阻7.5Ω  只做25W

         三極管 LM4158D 126;1N4007;RB:10Ω;  RE:1Ω;  6.8uF/400V;   續流電容:CL11 2n2;   燈絲電容:CL11 2n7; 分流 電容:CL11  2n2;  EE19 2.8mH:  磁環9X5X3  圈數:3:3:6

輸入功率 22.2  管壓 132V  管流 0.151   燈絲電流 0.101  陰極電流 0.183  燈管功率 19.2

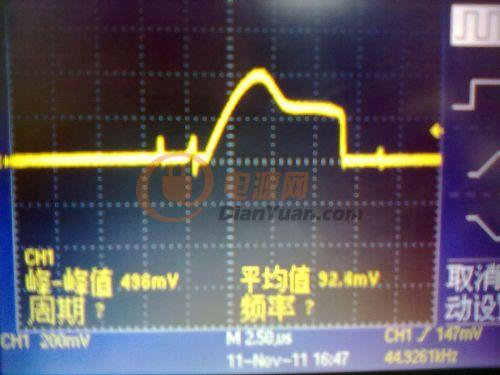

射極波形:





全部回復(3)
正序查看
倒序查看
2011-11-11 18:45
兄弟,炸板就對了!用分流電容的電路是不可以空載的!   當你的燈管電子粉已經沒有的時候,燈管就不會啟動,沒有了燈管電流,所有高頻電流就會直接回路,造成三極管電流過大,所以炸板!
0
回復
2011-11-11 18:49
另外你的損耗有點偏大,假如參數調得好了,損耗應在2.2-2.5W,做22W完全可以不用分流電容!假如想讓參數好點的話,可以用偏直流二極管!要比分流電容不差,比較適合小功率!
0
回復
2011-11-22 17:19
@照明技術
另外你的損耗有點偏大,假如參數調得好了,損耗應在2.2-2.5W,做22W完全可以不用分流電容!假如想讓參數好點的話,可以用偏直流二極管!要比分流電容不差,比較適合小功率!
同上,是應該好好調調!
