60W電源毛刺問題
我是新手,正在做一個60W的電源,輸出波形中有很大的毛刺,而且整流管和濾波電容發燙,請教各位老師應該從哪方面解決.第一張圖是輸出波形,第二張圖是變壓器次極波形,第三張圖是第二張圖中波形上部毛刺的放大波形.
全部回復(13)
正序查看
倒序查看
這張圖是輸出部分的線路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142221459.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142221459.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zhiwin
這張圖是輸出部分的線路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142221459.jpg');}"onmousewheel="returnimgzoom(this);">

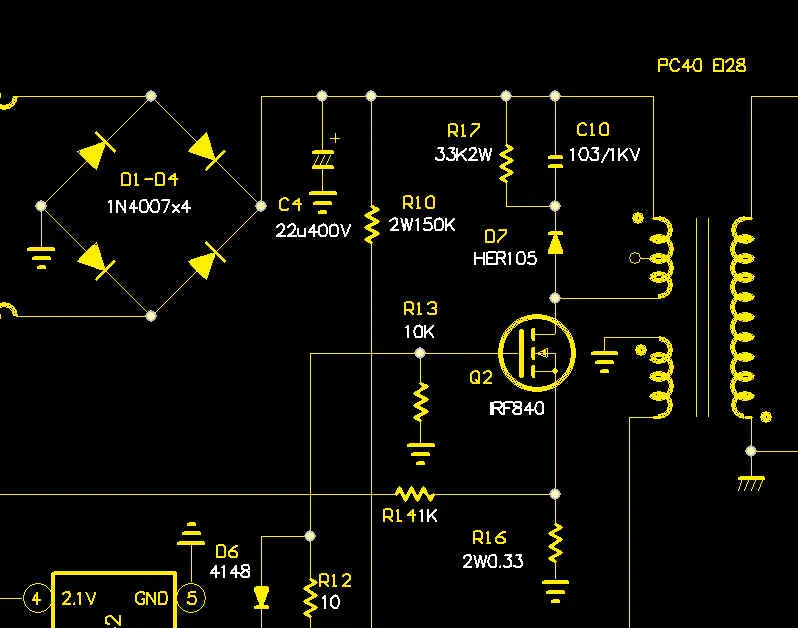

初級部分的電路圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142222178.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142222178.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zhiwin
初級部分的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142222178.jpg');}"onmousewheel="returnimgzoom(this);">
大電容才用22UF嗎?
0
回復
@zhiwin
這張圖是輸出部分的線路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142221459.jpg');}"onmousewheel="returnimgzoom(this);">
輸出整流管最好也加吸引回路.
0
回復
@zhiwin
初級部分的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142222178.jpg');}"onmousewheel="returnimgzoom(this);">
照圖看應該吸收部分沒有問題,變壓器的漏感多大?你的輸出應該是低壓,電容選擇要恰當,主要還是變壓器的漏感了
0
回復
@zhiwin
初級部分的電路圖[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142222178.jpg');}"onmousewheel="returnimgzoom(this);">
這是變壓器的寄生振蕩,可以在Q2管腳加磁珠或串小電感;在次級整流二極管并小電容等方法改善.也可以換個方法繞變壓器試試.
0
回復
