把5腳懸空試試

你好.懸空引腳出現錯誤提示,意思是引腳不能懸空.請問在PSPICE里懸空引腳怎樣處理?有本9,2的書說有兩個辦法:1 懸空腳加BUBBLE符號
2 懸空腳加GLOBAL符號
但我都沒找到?請問在庫里何處?
請問在PSPICE里懸空引腳怎樣處理?可不可以對地加大電阻?
謝謝

不可以,因?yàn)閮?nèi)部已經通過電阻分壓,你實際搭一下,實際電路5腳基本都是懸空的,很簡單的.如果實在想仿真,可以在外部通過M級電阻等比例分壓,你看一下555的內部電路就知道了

謝謝.這個電路是簡單的.實際中5腳加電容到地可以正常工作,但仿真就不行.不知咋回事?
PSPICE中將5腳懸空也不行.請問大俠知道嗎?
還有PSPICE中懸空引腳咋處理?
再謝!

5腳在IC內部是接電阻分壓電路,在外部接入一個小電容對工作并無影響,而有利于抗干擾,所以一般是要加的.

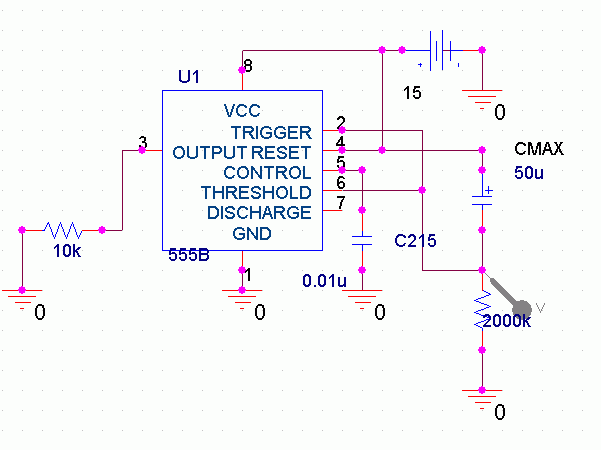

你的電路應該是加電時3腳輸出低電平,延時一段時間后再輸出高電平,邏輯上是對的,可按圖中數據延時時間不是10秒而是100秒,考慮50U電容的漏電,延時可能還會更長呢.
把電阻改為200K,或把電容改5UF吧.

按小俠的意思我試了一下,還是不行.郁悶.
一般這種電路延時不可能到幾十秒吧?

另請問PSPICE中懸空引腳咋處理?如用不上的七腳?

謝謝

暈~~~這種典型的延時電路常常有應用到,肯定能正常工作,不過仿真倒是沒做過,您老是要延時啟動還是延時關閉?有沒實際裝上元件試試?還是寧信尺,不信腳?
還有,在實際使用中往往會在電阻兩端并接一個二極管,使短電后電容快速放電,以便隨時再次通電工作.(不過沒有這個也不影響第一次工作).

這種延時電路我做過,能正常工作.現在主要是仿真通不過,故求助.
要求是要延時啟動,讓他開機即延時(我主要是不想在2腳加一個負觸發脈沖成單穩).

原來你只是說仿真啊,你頂樓也沒說清楚.
如果引腳不能懸空,對于7腳,覺得合理應該是加上一個上拉電阻吧,10K之類.回頭我自己也去試試.

對于7腳,我加上一個電阻到地,不行.我加上一個電阻到電源端,也不行.郁悶

做到幾分鐘也沒有問題呀.只是精度不是太高......

我看你的圖7腳是沒有接上,7腳是不能空的喲,我開始以為是顯示卡的問題,把你的圖DOWN下來,放大看,7還是沒有接,請確認你的圖,呵呵!!!!
一般地,接法不是這樣的,你可以參照555典型應用電路,是通過電阻給外接電容充電,約充到2/3VCC時,電路跳轉,完成延時,而你的電路中電阻是接下拉的,理論是沒有問題,實際就不知道了,沒有實驗過,7腳是放電腳,供你參考!

謝謝
實際中七腳可以懸空,我已做過實驗,網上也有一樣電路.
我的問題是用PSPICE仿真時,懸空腳怎樣處理?

呵呵,獻丑了,希望我沒有誤導大家,有時間我試一下......

VCC用VPWL階躍源秒可以仿了
