求助，LNK414EG

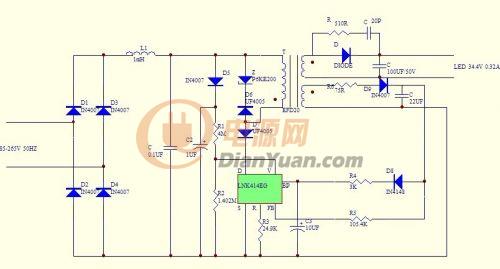

大俠們幫忙看看，哪里有問題。

原先設計為輸入AC85-265V  50HZ,輸出34.4V  0.32A,恒流，

這個電路我經過上電測試，出現這么一個現象，當AC75V以后，輸出電壓隨AC輸入電壓增大而增大，我想請教各位，電路上是不是哪里還有錯誤，提個意見，幫忙修改，變壓器參數EFD20，初級124，次級54，偏置33，氣隙=0.38mm。

全部回復(4)
正序查看
倒序查看
謝厚林
LV.12
2
2011-12-12 17:38
沒加空載過壓保護
0
回復
hzysb
LV.4
3
2011-12-13 08:20
@謝厚林
沒加空載過壓保護

謝工，您好，再次感謝。

原先設計為輸入AC85-265V  50HZ,輸出34.4V  0.32A,恒流，

這個電路我經過上電測試，出現這么一個現象，當AC75V以后，輸出電壓隨AC輸入電壓增大而增大，電路上是不是哪里還有錯誤，變壓器參數EFD20，初級124，次級54，偏置33，氣隙=0.38mm。

0
回復
謝厚林
LV.12
4
2011-12-15 19:25
@hzysb
謝工，您好，再次感謝。原先設計為輸入AC85-265V 50HZ,輸出34.4V 0.32A,恒流，這個電路我經過上電測試，出現這么一個現象，當AC75V以后，輸出電壓隨AC輸入電壓增大而增大，電路上是不是哪里還有錯誤，變壓器參數EFD20，初級124，次級54，偏置33，氣隙=0.38mm。

輔助需要加一個假負載。

0
回復
謝厚林
LV.12
5
2011-12-15 19:25
@hzysb
謝工，您好，再次感謝。原先設計為輸入AC85-265V 50HZ,輸出34.4V 0.32A,恒流，這個電路我經過上電測試，出現這么一個現象，當AC75V以后，輸出電壓隨AC輸入電壓增大而增大，電路上是不是哪里還有錯誤，變壓器參數EFD20，初級124，次級54，偏置33，氣隙=0.38mm。
輔助繞組沒加過壓保護功能。
0
回復
