你是哪的我這里有好幾臺看看能不能幫你

我是黑龍江的,主要的是不會接可控硅和散熱器的線路,請您幫幫忙謝謝了.如果您有電路圖能給我發一份嗎?

去我XSFH(讓我們討論逆變電焊機吧)里下有可控硅逆變電焊機的電路圖,是前面的幾貼!在(焊接工程師手冊)中.

  你好!我們有ZX7-500S的焊機,和ZX-400S一樣嗎?

                謝謝!

應該是一樣,謝謝您發過來一份好嗎?

下載文件打開了都是亂碼看不清,您能給我發一份么?謝謝了

請你在(讓我們討論逆變電焊機吧)里下可控硅逆變電焊機的電路圖,在焊接工程師手冊中.

必須用超星閱覽器才能打開,我用的是3.9的版本,

我剛才不知怎么發不過去,等好長時間了還發不完,顯示還在發送,我就給你說一下,你自己下載吧,記住用超星閱覽器3.9的版.

這兩個可控硅是反相安裝的

你能給我一份嗎

我現有zx7-400s逆變弧焊整流器一臺,起弧很大,焊接特小,不知哪里能修,誰能告訴我????我是鄭州的,

我教你一辦法,用數碼相機照下原始圖片,不就行了

兩只可控硅串接,陽接正陰接負,中點接變壓器.

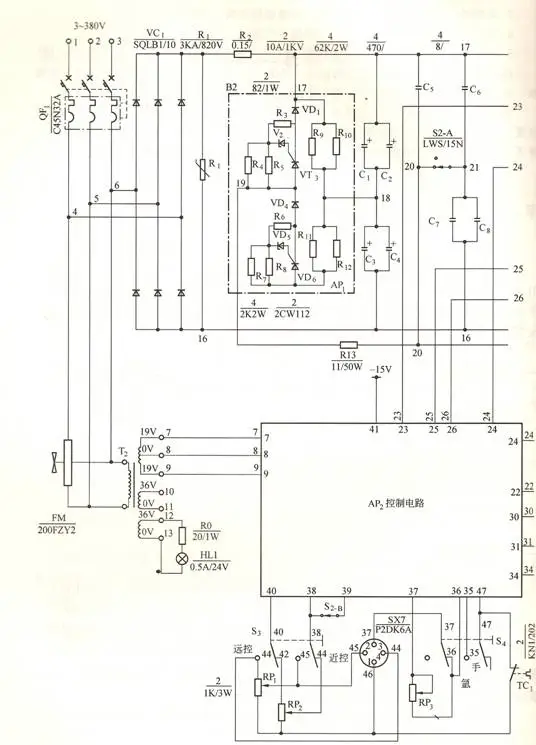

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2882141225810926.jpg');}" onmousewheel="return imgzoom(this);">

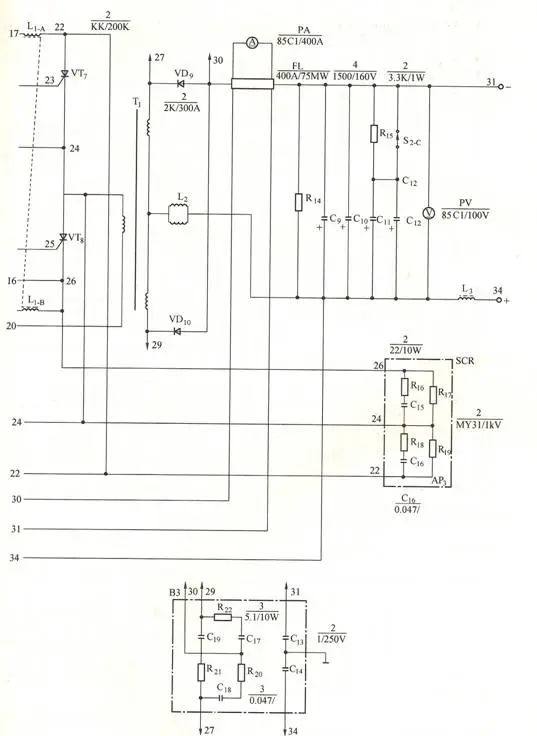

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/71/2882141225810967.jpg');}" onmousewheel="return imgzoom(this);">
