求助半載振蕩的問題

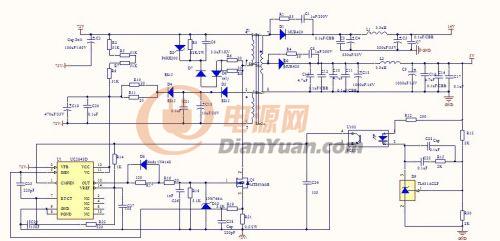

  使用2843做反激電源，設計輸出12V 0.6A，5V 1.2A。滿載時工作正常。但是12V空載，5V滿載時波形振蕩，有呼嘯聲。



當5V負載小一點或者加上一點12V負載時波形都是正常的。

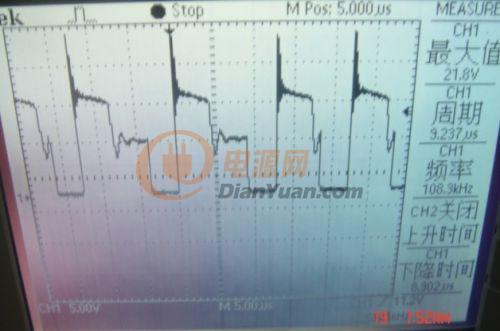

5V 1.2A  12V 輸出0.12A時的波形。

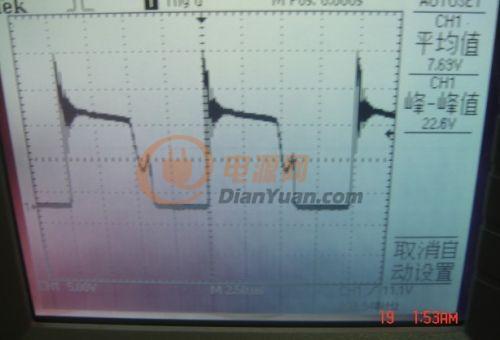

5V輸出0.8A時的波形。

懷疑是從DCM進入CCM造成的不穩定。將R22減小，使得5V滿載，12V空載時還是DCM模式，則無法帶動滿載。





全部回復(6)
正序查看
倒序查看
ppsh
LV.3
2
2011-12-19 14:26
求問一下，從DCM到CCM是不是傳遞函數發生突變，這個臨界附近是不是不是很穩定？能否通過調節反饋增益來穩定？
0
回復
ppsh
LV.3
3
2011-12-19 19:59

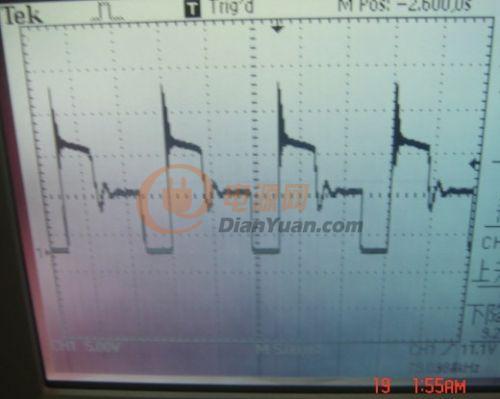

增大RT電阻到1K，降低了頻率，在5V滿載時可以保證工作在DCM下，但是滿載時工作波形很亂。



請教一下這個波形是什么原因造成的？

0
回復
zq2007
LV.11
4
2011-12-19 20:34
@ppsh
增大RT電阻到1K，降低了頻率，在5V滿載時可以保證工作在DCM下，但是滿載時工作波形很亂。[圖片] 請教一下這個波形是什么原因造成的？
將吸收回路簡化，不然就與變壓器有很大的關系。
0
回復
ppsh
LV.3
5
2011-12-19 21:09
@zq2007
將吸收回路簡化，不然就與變壓器有很大的關系。
謝謝！您是說第三個帖子的圖吧。我去掉原邊RC吸收回路后沒效果。您說與變壓器有關，能否解釋一下？
0
回復
cheng111
LV.11
6
2011-12-19 22:49
@ppsh
求問一下，從DCM到CCM是不是傳遞函數發生突變，這個臨界附近是不是不是很穩定？能否通過調節反饋增益來穩定？
應該是DCM和CCM轉換時候的問題，應該加入斜率補償。看2843系列的資料會有幫助。
0
回復
zq2007
LV.11
7
2011-12-20 09:41
@ppsh
謝謝！您是說第三個帖子的圖吧。我去掉原邊RC吸收回路后沒效果。您說與變壓器有關，能否解釋一下？
好像出現大小波啦。
