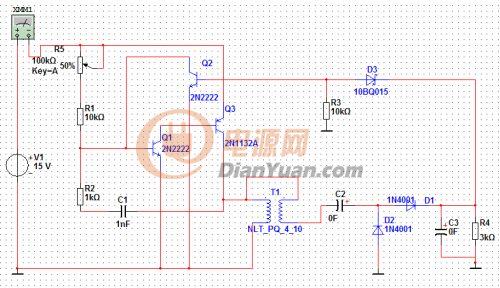

請各位高手幫忙分析一下這個圖，分析它是如何工作的，工作原理



1.5v的干電池升壓至15v

圖中的Q1  Q2是三極管9013。Q3是三極管9012.。請大家?guī)兔σ幌鹿?。。謝謝



全部回復(7)
正序查看
倒序查看
lfei01
LV.3
2
2011-12-19 17:56

沒圖，怎么分析？

0
回復
zyz甄家
LV.1
3
2011-12-19 18:16
@lfei01
沒圖，怎么分析？

 我已經把圖給發上去啦。您幫我分析一下哈。。

0
回復
zq2007
LV.11
4
2011-12-19 20:49
@zyz甄家
[圖片] 我已經把圖給發上去啦。您幫我分析一下哈。。
5V從哪里輸入的？
0
回復
zyz甄家
LV.1
5
2011-12-19 20:52
@zq2007
5V從哪里輸入的？
沒有5v啊。只有1.5v
0
回復
cheng111
LV.11
6
2011-12-19 22:55
@zyz甄家
沒有5v啊。只有1.5v

1  電源上電先

2  電源給電容C1充電，Q1的發射極電壓為零，而基極電壓上升，使得Q1導通。Q1導通，Q3就導通了。

3  Q3導通，變壓器TI的公共端電壓上升，通過C1和R2的正反饋進一步加大驅動電流，變壓器就傳遞能量。

0
回復
cheng111
LV.11
7
2011-12-19 22:56
@cheng111
1 電源上電先2 電源給電容C1充電，Q1的發射極電壓為零，而基極電壓上升，使得Q1導通。Q1導通，Q3就導通了。3 Q3導通，變壓器TI的公共端電壓上升，通過C1和R2的正反饋進一步加大驅動電流，變壓器就傳遞能量。
輸出電壓上升，D3檢測輸出電壓，輸出電壓上升過了，就會導通Q2關斷Q1，實現過壓和穩壓保護。
0
回復
zyz甄家
LV.1
8
2011-12-19 23:09
@cheng111
輸出電壓上升，D3檢測輸出電壓，輸出電壓上升過了，就會導通Q2關斷Q1，實現過壓和穩壓保護。

謝謝您。我的畢業設計就差這一步了，非常的感謝您
