110/220VAC自動轉換電路求解答





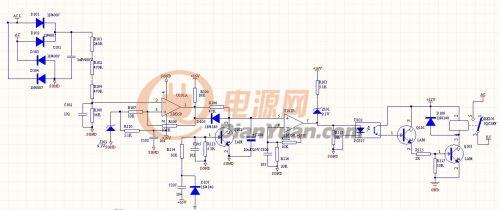

請問Q102，D105這附近的一部分電路是做什么用的哈，能幫分析下嗎，是否可以去掉。

個人分析，這個部分電路是在上電瞬間起到緩沖，防止繼電器誤動作的作用，待穩定后這部分電路就沒用了。不知道是否正確，求大師指點迷津

全部回復(9)
正序查看
倒序查看
zvszcs
LV.12
2
2011-12-23 13:19

用的著這么復雜嗎？



0
回復
zvszcs
LV.12
3
2011-12-23 13:21
@zvszcs
用的著這么復雜嗎？

0
回復
hgdong85
LV.4
4
2011-12-23 13:30

我覺得，Q102是在上電瞬間起作用，穩定后就沒什么用了，一直處于截止狀態。

但是D105在切換動作中有用，C1的放電路徑是經過D105的。當U101的1腳變低電平時，C1就是經過D105放電的。

0
回復
zq841102
LV.6
5
2011-12-23 14:08
@hgdong85
我覺得，Q102是在上電瞬間起作用，穩定后就沒什么用了，一直處于截止狀態。但是D105在切換動作中有用，C1的放電路徑是經過D105的。當U101的1腳變低電平時，C1就是經過D105放電的。

恩，非常的有道理

0
回復
zq841102
LV.6
6
2011-12-23 14:13
@zvszcs
用的著這么復雜嗎？
主要是這個電路用在400W電源的切換上，如果改用雙向可控硅，這樣會增加PCB面積，電路是簡單多了只是對工藝安裝復雜了。
0
回復
zq2007
LV.11
7
2011-12-23 14:35
就是開機瞬間起緩沖作用，防止誤動作。
0
回復
zq841102
LV.6
8
2011-12-23 14:57
@zq2007
就是開機瞬間起緩沖作用，防止誤動作。
恩，謝謝
0
回復
ncy231
LV.7
9
2011-12-23 16:07
@hgdong85
我覺得，Q102是在上電瞬間起作用，穩定后就沒什么用了，一直處于截止狀態。但是D105在切換動作中有用，C1的放電路徑是經過D105的。當U101的1腳變低電平時，C1就是經過D105放電的。
0
回復
風雨行
LV.2
10
2021-02-20 10:38
你好，你這個切換電路穩定了嗎？我有個產品也需要這個電路
0
