我做的是超音頻并聯諧振感應加熱電源,采用全橋逆變. in1,in2需要一定的重疊時間,老師說2110不能驅動電流型逆變器,不知對不?

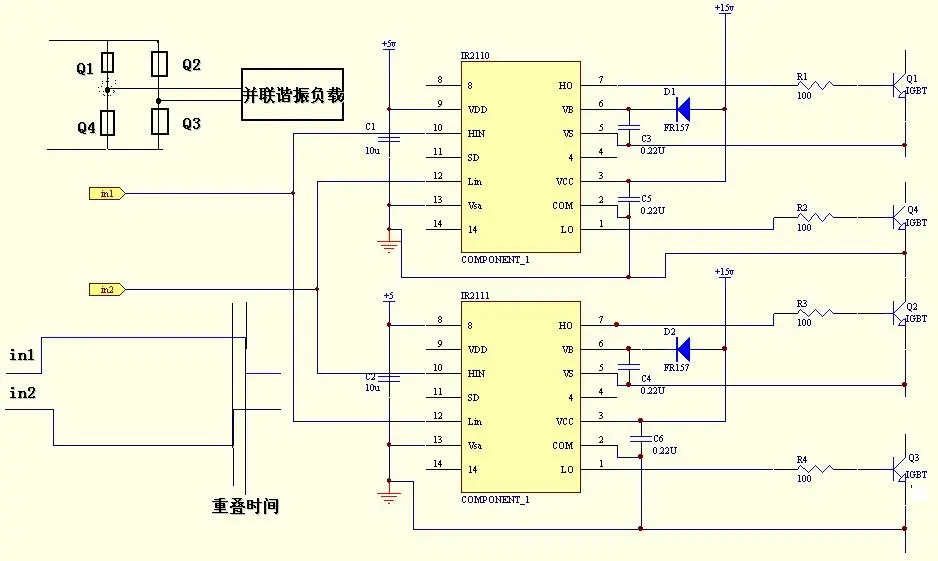

一下為我的電路圖,請各位老師執教
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143108157.jpg');}" onmousewheel="return imgzoom(this);">

我做實驗時,當逆變器輸入電壓達到20V后,其中一片2110的高位輸出,就會燒壞,why?

Q3和Q4接反了,Q3和Q4的驅動換過來就應該不會燒了,這種接發一個2110只能驅動(Q1和Q4)或(Q2和Q3)

不好意思,我我畫錯了,實驗電路是對的 多謝
因此不是這個原因

為什么不用2130呢?一個ic就可以完成三相橋的驅動.
