請高手分析在這種情況下為什么兩個IGBT全燒了

輸入3AC380V,IGBT為75A1200V,此電路圖為試驗用圖,實際中整流為全控橋,脈沖變壓器為帶中間抽頭的,一個IGBT接整個繞組,另一個IGBT接中間抽頭,實現高低脈沖幅值可調,且有2倍的關系.
全部回復(8)
正序查看
倒序查看
落木源
LV.8
2
2006-03-22 11:11
不燒才見鬼呢!圖就有問題.
另外:脈沖變壓器的參數?波形占空比?
0
回復
lulu6123
LV.2
3
2006-03-22 11:16
@落木源
不燒才見鬼呢!圖就有問題.另外:脈沖變壓器的參數?波形占空比?
圖有什么問題呢?請指教,脈沖的頻率為100-200HZ,占空比為1-4MS連續可調
0
回復
lulu6123
LV.2
4
2006-03-22 11:27
@落木源
不燒才見鬼呢!圖就有問題.另外:脈沖變壓器的參數?波形占空比?
請你詳細說明一下好嗎?我是一個學生,是不是因?yàn)闆]接續流二極管?反電勢疊加電容電壓加在管子上了,另外:脈沖變壓器的相數是2相,額定電壓為550、50.25V額定電流為:136、1500A型號為:YL.ZPBG-75/0.55
0
回復
落木源
LV.8
5
2006-03-22 11:38
@lulu6123
請你詳細說明一下好嗎?我是一個學生,是不是因?yàn)闆]接續流二極管?反電勢疊加電容電壓加在管子上了,另外:脈沖變壓器的相數是2相,額定電壓為550、50.25V額定電流為:136、1500A型號為:YL.ZPBG-75/0.55
是的,必須有二極管.另外,你的變壓器的型號我不熟悉,無法發表意見.
0
回復
lulu6123
LV.2
6
2006-03-22 11:47
@落木源
是的,必須有二極管.另外,你的變壓器的型號我不熟悉,無法發表意見.
說明我分析的原因是正確的嗎?還有這和脈沖變壓器有什么關系?請回答詳細一點,好嗎?我的底子不是很好,謝謝
0
回復
落木源
LV.8
7
2006-03-23 13:57
@lulu6123
說明我分析的原因是正確的嗎?還有這和脈沖變壓器有什么關系?請回答詳細一點,好嗎?我的底子不是很好,謝謝
和變壓器是否飽和關系很大.
0
回復
lulu6123
LV.2
8
2006-03-24 09:24
@落木源
不燒才見鬼呢!圖就有問題.另外:脈沖變壓器的參數?波形占空比?

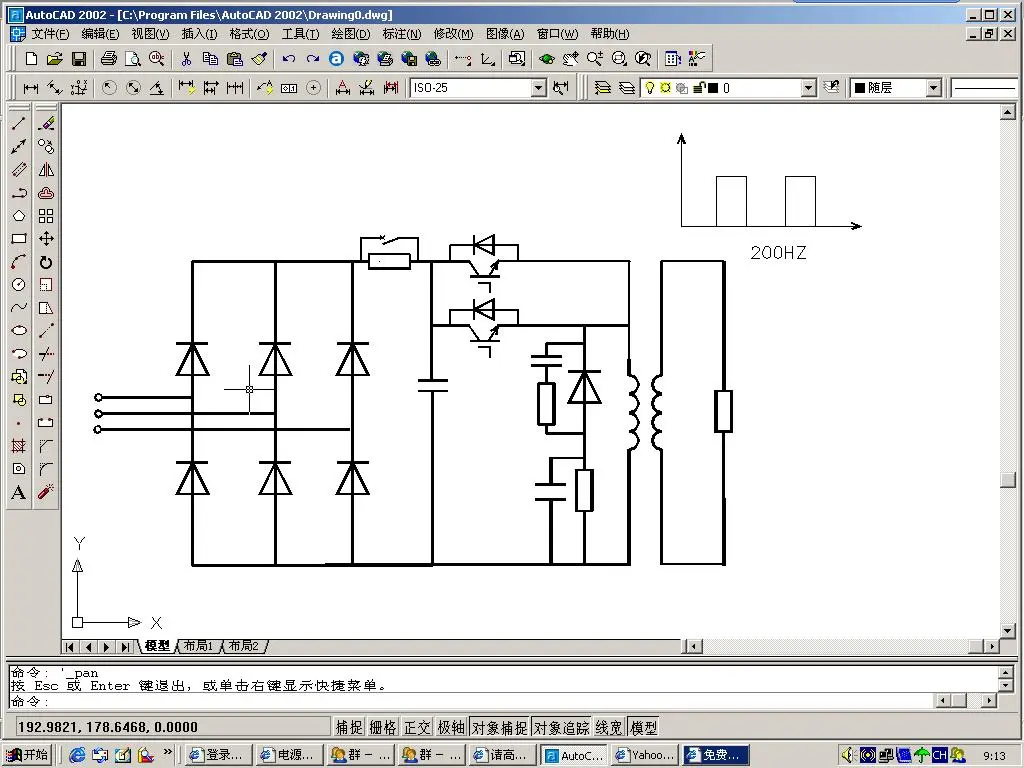

落木源,我把電路改為如圖所示后,IGBT還是燒了,是不是續流二極管的導通時間太長,所以瞬間的反電勢還是使IGBT死了,是不是應該用快恢復二極管?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143163210.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
落木源
LV.8
9
2006-03-27 11:06
@lulu6123
落木源,我把電路改為如圖所示后,IGBT還是燒了,是不是續流二極管的導通時間太長,所以瞬間的反電勢還是使IGBT死了,是不是應該用快恢復二極管?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143163210.jpg');}"onmousewheel="returnimgzoom(this);">
1、還是沒有續流管.
2、變壓器是否能在4ms的導通期間不飽和?如飽和,當然要燒.
3、你不能把圖剪切一下再上傳,別人看著方便些?
