用3842做正激與反激時
Duty必須限制小于0.5
想請問板上諸位兄弟
如何限制duty不要大于0.5
還有斜率補償如何做
同樣的道理,如果我用6840來做
也要限制duty不要大于0.5
因該要怎做阿
3842斜率補償如何做
全部回復(6)
正序查看
倒序查看
@jjzsy
使用大CT,小RT,仔細看一下DATASHEET吧

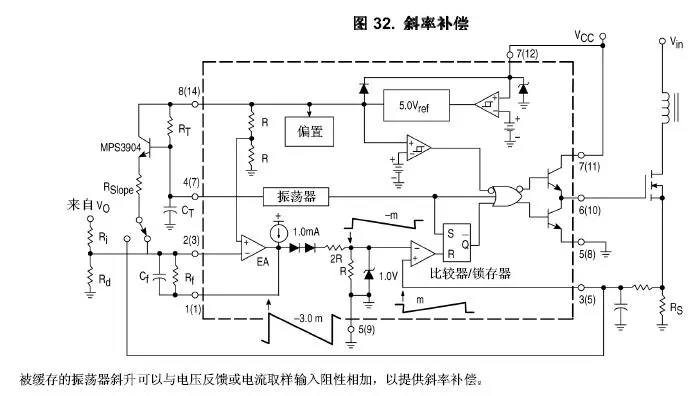

請教各位兄臺~~該如何取得電路參數
并且可否說明此圖工作原理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144035582.jpg');}" onmousewheel="return imgzoom(this);">
并且可否說明此圖工作原理
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144035582.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@todd0808
請教各位兄臺~~該如何取得電路參數并且可否說明此圖工作原理[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144035582.jpg');}"onmousewheel="returnimgzoom(this);">
http://bbs.dianyuan.com/topic/9700
0
回復
@todd0808
請教各位兄臺~~該如何取得電路參數并且可否說明此圖工作原理[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144035582.jpg');}"onmousewheel="returnimgzoom(this);">
這個斜率補償?shù)囊馑际遣皇墙o哪個電容加個臺階,也就是加個電壓給CT使改變關斷時間,是不是5V REF在輸入電壓高壓情況下的電壓會高點
0
回復
@todd0808
請教各位兄臺~~該如何取得電路參數并且可否說明此圖工作原理[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1144035582.jpg');}"onmousewheel="returnimgzoom(this);">
這個斜率補償?shù)囊馑际遣皇墙o哪個電容加個臺階,也就是加個電壓給CT使改變關斷時間,是不是5V REF在輸入電壓高壓情況下的電壓會高點
0
回復
