有關SPWM的濾波
現在做了個逆變,調制頻率18KHz.SPWM出來了,不加濾波一切都好,輸出端的SPWM波形也理想.低電壓時加進濾波,帶輕載,波形也能看的過去.但加大電壓,波形就不好了,輕載會接近梯形,且電感也發熱,電容有較大的響聲,怎么解決?電感是用約5W的變壓器鐵心做的大約2mH,電容是1uF/450V的CBB(風扇上用的那個).加上不久電容就發熱,失效.電感也發熱.這里應該用高頻電容嗎?還是我這其他有什么不對?謝謝了
全部回復(5)
正序查看
倒序查看
@stlong
哪里有成品賣的?電源網上應該有大把的人賣,也可以用磁環自己繞嘛,電容也要高頻的

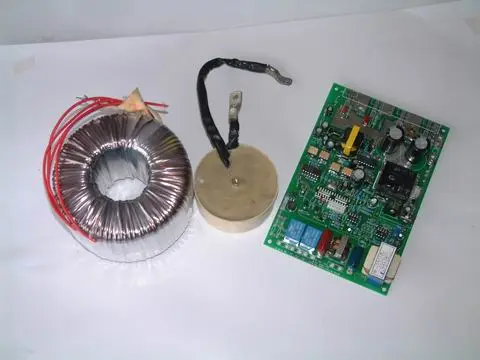

我這里有,見圖中環形變壓器右邊的另一個,庫存13只,電流50A,多股細線并繞,塑料外殼,樹脂封裝,價48元/只,聯系電話0517-5231806
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143471019.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143471019.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zzdqzzdq
我這里有,見圖中環形變壓器右邊的另一個,庫存13只,電流50A,多股細線并繞,塑料外殼,樹脂封裝,價48元/只,聯系電話0517-5231806[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143471019.jpg');}"onmousewheel="returnimgzoom(this);">
價格有些高.電感問題已基本解決,今天買了高頻磁心,重做了個,雖然體積大了點,但自己做成本低.還差電容沒解決了
