RCC電路空載欠壓輸入時，輸出電壓為什么會升高，請高手指教。。。

在調試輸入36V-70V輸出5V0.2A的RCC電路時，短路保護測試時，變壓器有響聲，但能保護，這正常嗎？

還有個問題是當輸入20V左右時，空載輸出能上升到15v 左右，大約持續2s時間，這是什么原因造成的？

全部回復(6)
正序查看
倒序查看
zq2007
LV.11
2
2011-12-31 20:20
最好將你的原理圖貼出來。
0
回復
lxil2009
LV.2
3
2012-01-01 09:36
@zq2007
最好將你的原理圖貼出來。

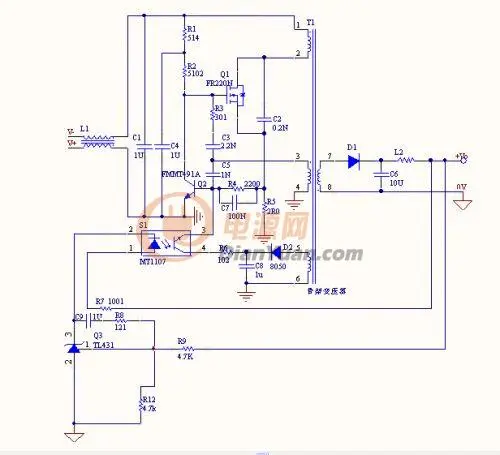

好的，大俠看看問題出在那里的？

0
回復
lxil2009
LV.2
4
2012-01-01 09:37

0
回復
lxil2009
LV.2
5
2012-01-03 08:43



傳 個3、4腳的波形大家瞧瞧，上面那個是正常工作時的，下面的是空載斷電時的波形，負電壓有段時間電壓大幅增大，而且和輸出電壓升高的幅度相同，持續時間基本相同。

有誰知道是什么原因嗎？？？

0
回復
zq2007
LV.11
6
2012-01-03 21:30
@lxil2009
[圖片] [圖片]傳 個3、4腳的波形大家瞧瞧，上面那個是正常工作時的，下面的是空載斷電時的波形，負電壓有段時間電壓大幅增大，而且和輸出電壓升高的幅度相同，持續時間基本相同。有誰知道是什么原因嗎？？？
你在MOS的DS間比并那么大一個電容干啥，過輻射嗎？
0
回復
lxil2009
LV.2
7
2012-01-04 14:21
@zq2007
你在MOS的DS間比并那么大一個電容干啥，過輻射嗎？

這個電容我也不清楚有什么作用，我去掉過這個電容，看不出有什么影響。但是增大了電路就不正常了

這個電路是別人設計的，以前是20V0.1A的，現在要我改成5V0.2A的，改完了發現輸入欠壓時，輸出電壓升高，幅度還不小
