最近調試了MT7920 7W方案。應用過程中發現很多問題一直令小弟不解:

1 恒流效果差 全電壓范圍變化約30mA（均值320）

2.開關調光并非如datasheet所述，隨開關次數由大到小依次循環，而是各種調光比隨機出現

3.DESN檢測邏輯問題（根據datasheet所述，檢測阻尼振蕩，但是怎么會在此引腳上檢測到不同時間長度，不同周期的振蕩波形?）

4.MT7920是如何檢測電感電流的？一般會有采樣電阻，但在此應用中并未設置電感電流采樣電阻。

5.由于datasheet為提及IC內部邏輯框圖，故很難理解清楚FTUN,STP的邏輯功能。

這里僅列出邏輯波形，更多請閱附件。歡迎大家討論

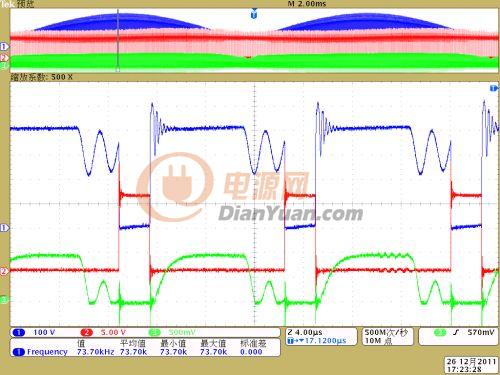

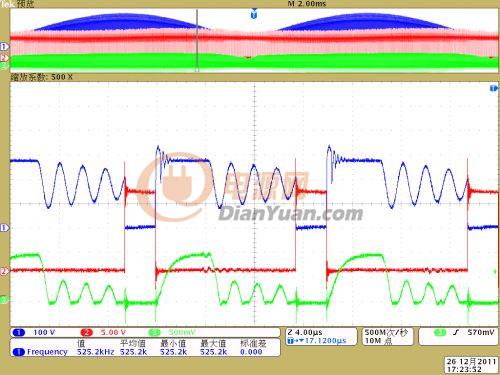

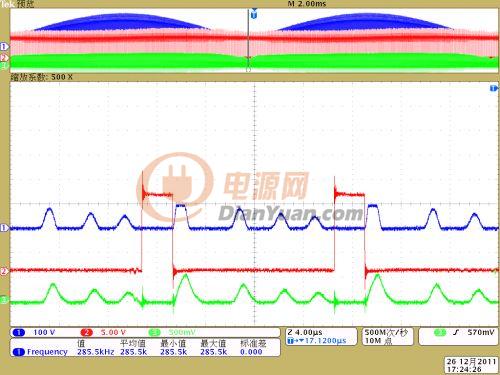

CH1：VDRAIN  CH2：VDRV(GATE)  CH3：VDSEN

完整實驗報告

7W LED Driver Using MT7920 ver0.2
