對象能否再明確一點.
比如電池的電壓(即是否串聯,1.2V/3.6V/7.2V...),容量范圍是多少(1000mAh之內的還是5Ah,10Ah什么的).

說白了,這個電池是干什么用的,手機?自行車?應急照明?對講機.......

你想設計一個萬能的檢測設備是不可能的.

該電池是用在數碼相機,MP3等數碼產品上的
其實是要設計一個高端充電器,但是,在設計的過程中,遇到了上面的問題.
望各位大蝦指教
謝謝

一點愚見:
1.在充電器上顯示電池的種類我認為意義不大.用戶關心的是電池的充飽狀態,什么時候充飽等等, 何況電池的種類在電池的標貼上不是明明白白的寫了嗎(Ni-Cd,Ni-MH,Li-Ion等等), 難道用戶還指望有個設備可以區分電池的種類不成.

2.從技術上講, 如果經靠測試電池的電壓或內阻,來區分電池的類型(鎳氫/鎳鎘/鋰離子電池--數碼相機和MP3類電子產品就只有這幾種充電電池了)好像不太可能.

3.顯示電池的容量,相對而言就比較簡單了,先放電到終止電壓, 然后充飽, 計算出容量(mAh)即可.

這里有個問題, 數碼相機現在支持三種供電模式: 單節鋰離子電池-3.6V平臺/兩節鎳氫或單節3V不可充電的鋰電池-2.4V平臺/四節鎳氫電池-4.8V平臺
那么如何讓用戶來對這些電池充電呢.
A.單節鋰離子電池相對最簡單,充電控制算法也最簡單
B.鎳氫電池是串聯充還是并聯充還是單獨充? 如果這些電池是捆包pack在一起倒是好辦, 可惜現有的數碼相機用的AA鎳氫電池都是單節可替換的,所以從原則上必須進行單節單獨充電,這樣就需要設計至少4個充電通道.\

電池接頭如何處理呢:
AA電池規格固定,還好設計.但是鋰離子電池包裝形態萬千, 必須設計一個萬能的接觸手臂(這需要結構方面好好設計一下)

最后判斷電池的好壞,可是一門實踐的學問.
簡單的做法是通過測量電池容量.與額定容量相比,再加上內阻這個參數,基本可以確定一個電池的優劣.
復雜的算法,還需要通過計算電池的放電平臺等參數進行判斷.

canada的一家cadex的公司盛產電池分析儀, 如果手頭有這種設備的話,不妨借鑒.

謝謝
我是最近才進入充電器的設計行業中的,對這方面不是很熟悉.
現在還有一個問題
那就是具體的Ni-MH,Ni-Cd的充電算法在那里可以找到
是恒流充電還是恒壓充電,還是分段充電?
充電的終止算法是什么?

先聲明應用對象: 移動式電子設備的鎳氫電池的充電和維護方法.
本方法適用快速充電.---既然是高檔的, 就應該不至于做一個充10幾個小時才能充飽的產品吧.

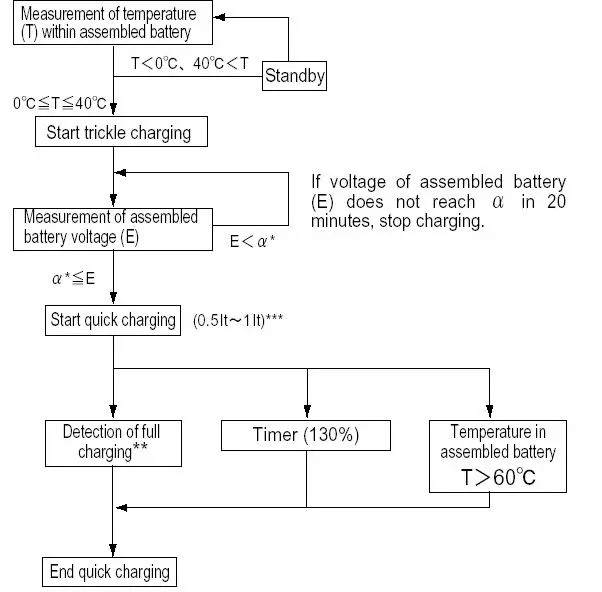

先畫一個流程圖
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1091556260.jpg');}" onmousewheel="return imgzoom(this);">

對流程圖的補充說明.
1.快充是采用恒流充電,充電電流是0.5C~1C
2.E代表單節鎳氫電池的電壓,alpha代表快充開始的門檻值.這個值因預充電流的大小而定,一般情況1/50C預充電流設定為1.10V/cell, 1/20C預充電流設定1.15V/cell
3.快充截止方法推薦三種,可以同時使用,一旦其中之一的條件滿足即可結束快充:
A.電壓峰值法,即-△V.
B.溫升法,dT/dt,即一定時間內的電池溫度升高值.
C.最大溫度法,△T,即電池溫度和環境溫度的差值.
4.快充結束以后需要進行涓流充電.

元器件方面,稍微提一下:
1.至少需要一個NTC熱敏電阻(每個通道),可以采用插件式, 設計上熱敏電阻要極限靠近電池外殼.
2.至少需要是單片機, 以便進行峰值電壓判定,和涓流/大電流的切換.
3.恒流電路,可以采用PWM方式,用帶PWM輸出的單片機進行驅動;也可以采用硬件恒流電路,用單片機的I/O口對其進行開關動作.

對快充截止方法的詮釋:
1.峰值電壓, 測量電池的端電壓,當新測到的電壓低于最大值時,判定此時出現-△V,一般設定鎳氫電池是-10mV/cell,而鎳鎘電池在充飽是的壓降比較明顯,可以設為-20mV/cell.當然在不發生系統誤差而誤判的前提下,此值越小越有利.
2.dT/dt,在鎳氫快充末期,電池溫度會較快速的上升.可以通過測量NTC電阻的分壓來獲得電池的溫度, 計算每分鐘電池溫度的上升值:℃/min.
推薦值為1~1.5℃/min
3.△T,測試當前電池的表面溫度與環境溫度的差值,推薦10~15℃

只要程序判斷到上述任何一種結束條件滿足,即可結束快充進入涓流充電

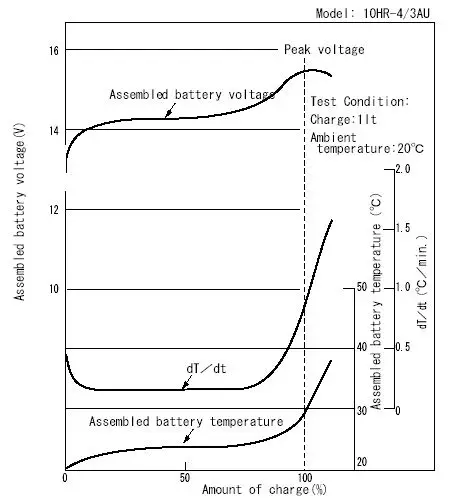

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1091558250.jpg');}" onmousewheel="return imgzoom(this);">
考慮到充電的安全性,建議在增加如下兩個截止條件
4.截止溫度TCO(temprature cut -off)
推薦60℃, 如果檢測到NTC的溫度為TCO時,停止充電過程(包括涓流充電)

5.最長充電時間.根據所適用的電池容量和可提供的快充電流,設定一個最長充電時間限值.比如5小時.如果快充進行了5小時還沒有發散上述任何一個終止條件的話,即停止充電過程.

補充幾點算法應用上的經驗值.
△根據實際充電經驗,鎳基電池在充電初期可能會出現一個壓降過程, 有可能導致程序誤判,所以,建議在電池電壓高于1.35V時再啟動峰值法.
△電池峰值和溫升的程度與充電電流的大小有關.電流越接近1C,現象越明顯.如果設計的充電電流不能高于0.3C,有可能會失去電池峰值和明顯的溫升.以實際應用對象都是AA型和AAA型鎳氫電池或AA型鎳鎘電池來講,至少保證700~800mA的充電電流.

關于涓流的說明:
因為鎳氫電池在充飽狀態的自放電是非常大的,大約是5~10%第一天.所以不少鎳氫充電電路都設有涓流充電過程,以保證電池的電量在充電器上不因擱置而流逝.然而從電池的電化學特性上又應極力避免電池過充,否則會造成電池性能和壽面的降低.
=================
所以涓流的設計要非常小心:
根據5%每天的自放電率,計算1C*5%/24小時  約等于1/500C.對于一個2000mAh的電池來說就是4mA.
在電路設計上,如此小的連續涓流不太容易實現.那么可以通過下面的方法獲得1/500C的電流.
采用間隔充電:比如以1/20C充1分鐘,然后關斷電路24分鐘.這樣平均電流就是1/500C.

謝謝你的幫助,請問哪里有這方面的介紹,然我也了解的更多.

一部分是摘錄一些電池的規格書, 如想要的話我可以上傳(是E文).
有三本:鎳鎘/鎳氫/鋰離子電池
一部分是以前從事研發時的設計經驗.與大家共享.

反正也不收錢,是我從網上down下來的.一并傳上.希望有所幫助
鎳氫電池介紹:1091655606.pdf
446K大小.含電池性能,充電方法,組裝注意事項,安全須知等等.
鎳鎘和鋰離子的有1M多,抽空在上傳.

鎳鎘電池:1091656407.pdf
1.6M

鋰離子電池:分卷壓縮
lion_e.part1.rar:1091656535.part1.rar
lion_e.part2.rar:1091656625.part2.rar
共2.6M
請注意要更改成前面的文件名

謝謝

.△T10-15度截止能保證充滿嗎?,請指點

在設計鎳氫電池的充電方案時, 有時不得不在"單次充飽"和"保證電池的長久循環性能"之間進行選擇.
由于鎳氫電池只有在電量過充到其額定容量的110%~130%以后才能接近充飽.
如果將截止條件調寬,比如溫差設定為20℃,其實就是將過充時間進行的長一點.將截止條件調嚴,比如溫差為10℃,就是將過充控制的短一點.

因此引起的后果是,如果鎳氫電池長期以高過充進行循環使用的話,會導致其循環性能的快速衰減.

依我的設計經驗判定:對截止條件的優先等級如下
dT/dt-->△T--->-△V--->TCO,越往后判定,過充越嚴重.
以溫度上升率進行終止判定的鎳氫電池長期使用的循環性能要優與以峰值電壓判定的鎳氫電池.特別是在150次循環以后.

可告知你的E-MAIL嗎?我的為XYB755@163.COM

如果是脈沖充電的話,脈沖的蜂值可以是多少呢?如果用12v的電源,那蜂值就差不多有12v了,

謝謝啊!!

謝謝啊!!
