34063 變換負壓遇到的問題.

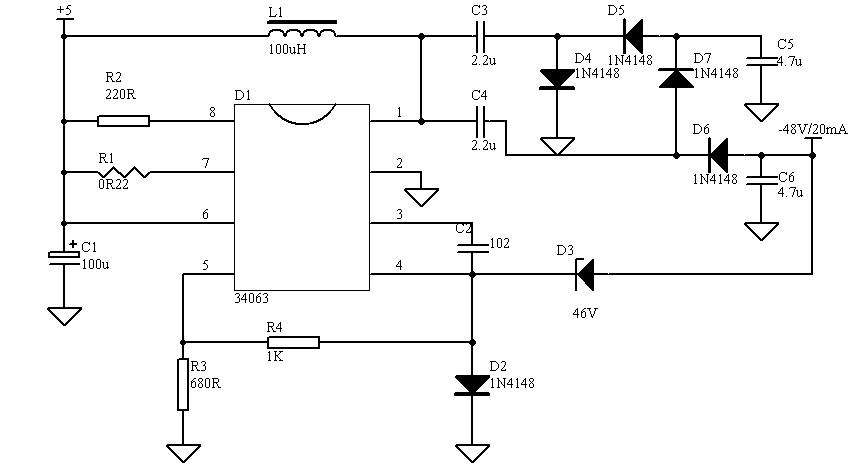

由于價格的原因用34063來做了個如下圖的電路:
輸入電壓是+5V,輸出電壓是-48V,現在功能是實現了,就是那討厭的噪聲難以接受,嘶嘶的聲音讓人受不了.不知道哪位朋友有解決的辦法?謝謝了.
輸入電壓是+5V,輸出電壓是-48V,現在功能是實現了,就是那討厭的噪聲難以接受,嘶嘶的聲音讓人受不了.不知道哪位朋友有解決的辦法?謝謝了.
全部回復(17)
正序查看
倒序查看
@skywolf2002
我也是5V升壓負變換-20V,電感330uh,也有斯斯聲.現在用的電感上面有2個孔.我換了個不帶孔的330uh體積稍大的電感,就不響.怎么回事?
鼻孔被堵住出不了氣,當然就不響了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/85331185434969.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/85331185434969.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@st.you
鼻孔被堵住出不了氣,當然就不響了![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/85331185434969.gif');}"onmousewheel="returnimgzoom(this);">
怎一個強字了得!!!!!
0
回復
@skywolf2002
用PWM類型的芯片固然好,但上頭讓用34063.你說得對,負載變化時有時會有滋滋聲.st你覺得這種電源可靠性如何?電感的這種現象會引起電源的失效么?我想做一批,請給點建議.
文檔上給出的典型應用是負12伏,實際使用變負電壓時靜態電流會隨著輸出電壓的提高而提高,IC會很熱可靠性會降低.我個人認為是不適合用它的典型應用圖來變換負二十伏的.
