緊急求助!

我最近做了一個反激式的開關電源,電路圖如下圖所示,但是把這個電路裝起來后發現3842根本不起振,我用的是TL3842,換過一個還是不能起振.不知道是什么原因,還望大家指點一二!

全部回復(6)

只看樓主

正序查看

倒序查看

chb027

LV.2

2004-07-30 15:35

r4多大

回復

sugar

LV.1

2004-07-30 15:42

@chb027

r4多大

r4我選的是150k,并聯的電容是102!還有R1我用的是60k,我后來發現不是不起振,而是起振很慢,輸出電壓慢慢的升高,升高到一百多伏之后突然就上升到220V了,我的輸出是220VDC.整個升壓過程可能有10秒左右的樣子,非常奇怪!

回復

licaish

LV.4

2004-07-30 17:36

@sugar

可能存在兩個問題:
1、3842驅動出來,很難直接同時驅動3個MOS管
2、電阻R1,R2,R2連接有問題,這種連接在輔助繞組還沒有電壓建立時就已經有了反饋,必然導致輸出電壓建立很慢.可以接一個二極管將啟動電壓和反饋電壓隔開

回復

abzheng

LV.4

2004-07-30 17:56

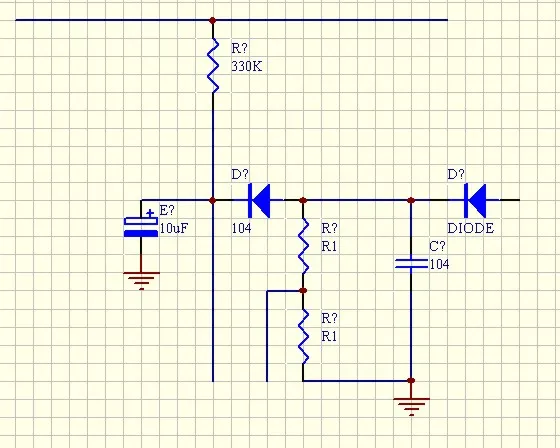

建議如下改動:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/19/1091224557.jpg');}" onmousewheel="return imgzoom(this);">

回復

abzheng

LV.4

2004-07-30 17:57

@abzheng

建議如下改動:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/19/1091224557.jpg');}"onmousewheel="returnimgzoom(this);">

下方左邊接PIN7,右邊接PIN2
