我們一般說過充和過放性能,我也是剛結束手機電池保護板,看它的線路很簡單,請那位朋友能發一份手機保護板各個元器件的作用上來,感謝!

保護板上主要有控制IC(RICOH5421)、MOS管(9926、5N20V)及電阻電容等.
電阻:101(100歐)/471(470歐)、102(1K)/471(470歐)
電容:104(0.1UF)、103(0.01UF)
主要作用:
1． 控制IC:過充保護檢測及控制,過放保護檢測及控制,過流及短路保護檢測及控制等.不同廠商的控制IC只是控制精度及電壓不一樣,大部份的管腳功能定義基本一樣.
2． MOS管:保護板動作的執行器件,把它想成一個低內阻的可控開關好了.
3． 101(471)電阻:在電路中起到限流及給控制IC供電的雙從作用.
4． 102(471)電阻:采樣電阻,將輸出P-電壓反回控制IC.
5． 104電容:主要是接在101及102電阻上的防干擾電容.
6． 103電容:控制IC需要的延時電容.
以上是我個人的一點愚見,如有不對之處,敬請指點正,我將非常高興有機會和大家一起討論.

這位老兄說的不錯,鋰電池保護電路大致如此,不過在溫升方面缺少TH(10K熱敏電阻)的安全保護,個別的還有ID(定電阻68K、75K不等)識別.如果是原配手機鋰電池都有,但現在大部分二手電池廠家為了壓縮成本,不顧安全性能省掉了.

R5426系列的資料:1091454748.pdf

請問老兄:設計一個充電保護電壓為4.3V,放電保護電壓在2.75V及3V可調的鋰電池保護線路怎么做!謝謝!

我說的是一般的保護板,但基本上每一個型號的電池都有它特有的保護板,不過每一個保護板除了尺寸區別外還有帶碼板(有專用碼片或通用碼片EPROM(內容不一樣)),有的帶有熱敏電阻和普通電阻,帶用的電阻有(1K、1.1K,1.2K,1.8K,2.4K,3.3K,5.1K,10K,20K,27,39K,47K,68K,75K,100K,200K等常用電阻)

據小弟所知,過充保護電壓,過放保護電壓全都是做在保護IC內的,同一種型號的IC用不同后綴,來區分不同的電壓值,如果你要可以調節的話,你可能要和IC設計廠聯系

老兄,這些我都有,有沒有其它的資料.
如5421/5426在IC上實際標識是什么???的通用表呢?

R5421N111C代碼是BOXX、R5426D112FA-TR代碼是KDXX

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1091478635.jpg');}" onmousewheel="return imgzoom(this);">

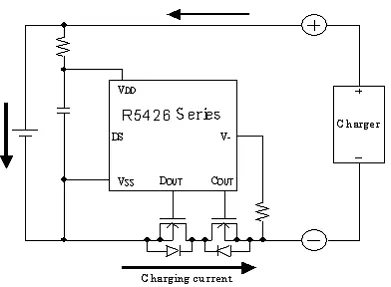

上圖是基本的鋰電池保護電路模型.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1091478783.jpg');}" onmousewheel="return imgzoom(this);">

1091480357.xls

R5421的CODE LIST 和 MARK

各位回復一下主題中:過流能否保護充電過流/放電過流.
放電過流保護肯定是可以的,從原理上講是檢測mosfet V-端的正向壓降超過一定值后觸發保護.
那么是否具備充電過流保護呢?--雖然實際發生的概率不大,這需要外接電源功率很大.

R5426系列可以,R5421系列不行

過電流及短路電流:
       因?yàn)椴幻髟?放電時或正負極遭金屬物誤觸)造成過電流或短路電流發生,為確保安全,使其停止放電.
電流保護IC原理:
       當放電電流過大或短路情況發生時,保護IC將啟動過(短路)電流保護,此時過電流的檢測是將Power MOS的Rds(on)當成感應阻抗用以監測其電壓的下降情形,若比所定的過電流檢測電壓還高則停止放電,
公式為:
        V-(過電流檢測電壓)=I(放電電流)*Rds(on)*2
       假設V-=0.2V, Rds(on)=25mΩ,則保護電流的大小為I=4A


       同樣的,過電流檢出也必須要設有延遲時間以防有突然的電流流入時,會發生誤動作,使其發生保護的誤動作.
       通常在過電流發生後,若能移除過電流之因素(例如:馬上與負載脫離..),就會回覆其正常狀態,可以再實行正常的充放電動作

這是理論值計算.
那么各位有什么好的測試方法來測量此保護線路的確切過流保護值?
實際情況保護IC的V_(過壓檢測電壓)值和mosfet的Rds(on)是有偏差范圍的,而且在不同電流的情況下也是有差異的.

有些電池裝進手機會顯示非認可電池,是不是保護板上的ID和原裝手機電池不同,或者保護板上沒有ID?是不是只有摩托羅拉的手機電池的保護板上才裝解碼?請大俠指教,謝謝!

有圖說明好呀,加分!!!

請問為什么不用保險絲而用熱敏電阻做保護,這樣合理嗎?還是有其他的考慮?

這個熱敏不是用來保護的是和手機內部的一個AD口相連,當溫度高于或者低于某一個值的時候,提醒手機MCU模塊過溫或者過冷,而采取相應的行動的.
而電路內部實際上真正的對這方面保護的是PTC或者是fuse.是對于因?yàn)楸Ｗo(hù)板失控而進行的短路或者過載而產生因?yàn)殡娏鬟^大而斷開電路連接的一種保護機制.起因?yàn)殡娏鬟^大.

熱敏電阻則是因?yàn)楦鞣N可能的導致周圍環境溫度異常而拾取數據,本身不做任何動作.

非認可電池出現有這么幾種
MOTO的手機電池基本上帶有一個碼片,該碼片屬于 1-wire協議類型,存有一定的信息(DS2502 2934 2935,,,,,,)臺灣有公司專門仿制這類器件.類似的器件在墨盒、刷卡、SD卡,存儲材料上應用廣泛,甚至在智能門禁上也有應用.在手機上屬于一個類似身份識別物.
價格差不多在1塊多.
沒有這個,moto基本上是非認可的. 索 、愛 等幾家的產品上也有類似的,但是有些區別,而這兩家或者和體,也常使用可改寫,并可以進行數據交換(如電池使用信息等).沒有這方面的數據交換用碼片,則這幾類機器出現的是無法識別或者是功能缺少.
另一種樓上所說的ID電阻,是手機對電池的類型識別,一些手機對電池采用不同ID電阻,來識別電池的類型、容量等訊息.然后根據具體的電池采用對應的充電模式對其進行充電等.而且這類的工作方式基本上和熱敏電子類似,是由手機內部一個電壓基準串連一個固定電阻,然后將和電池上這個電阻的分壓值送給手機mcu 的AD口進行采集識別與處理.

如果手機內部的充電控制電路做的好的話,那么從理論上,熱敏電阻用普通電阻進行替代也是可以的.因?yàn)樵撾娮柚饕菍?duì)于電池在充電過程中的溫度異常的識別.如能保證不會出現在充電過程中的異常,那么留之無用.有些手機內部的硬件控制軟件根本就沒有對于熱敏電阻這方面的曲線識別部分程序,這些更多的是沒有實力的公司從國外引進的手機中,對這一類產品,該熱敏電阻則形同虛設.如果想識別這一類東西的話,可以在熱敏電阻和負極端子隨便并上幾k或者幾百歐姆的電阻,如果手機還是正常充電而不報警,則說明了手機的bug!

放電保護電壓在2.75V不當,一般要在2.5V~2.2V
因?yàn)閷?duì)于容量的測試國標等要求的是從4.20放到2.75V,如果2.75V保護的話,常會出現還沒有進行放電完畢就出現保護動作的可能.
估計770212是不太理解電池的執行標準和電池的各項工作原理.

先謝謝各為老兄了!不過客戶指定放電保護在2.8-3.0V之間,咋辦?

謝謝!給你加分

請問有沒有VG509A的資料??

還有帶充電器控制端的電路有沒有?像彩智星3000等..

有沒有京瓷TG200電池的電路?索尼Z18電路..謝了

我有
