頂自己一下

不用改變,只要改變參考電壓就行了.
如果用431,可以將2個10K電阻換成電位器.

那是不是說,穩壓管選擇5V,3000V輸出時,然后后面的兩個電阻比值為9:1,1000V輸出時,電阻比為1:1.是這個意思嗎?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144400213.jpg');}" onmousewheel="return imgzoom(this);">
是不是來調整那個r1電阻,可是如圖所示,r6電阻與1000V-3000V電壓變化不是成線性關系啊,到時候怎末調整呢?
請解答,謝謝!

怎么不是線性關系?R6不必變化呀.你只是需要3KV和1KV時最后R3即10K上的電壓基本一致,對吧?將R1變?yōu)殡娢黄?中心抽頭接跟隨器+端.

恩,是這樣的,從1000V到3000V可調,最后在10k電阻上輸出2.5伏的電壓與基準電壓去比較,可是我取了幾個點來計算:1000,1500,2000,2500,3000V仿真時,要想10k電阻上輸出2.5V:
電壓                r1                  r6
3000v            1280k               9.636k
2500v            960k                9.544k
2000v            640k                9.4k
1500v            320k                9.112k
1000v            0.1                 8.3k
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144457088.jpg');}" onmousewheel="return imgzoom(this);">
所以我不知道R6怎么調整,請指教,謝謝!

你有一個錯誤,我要求的R1是電位器,中心抽頭輸出,不是改變R1的電阻.這是有區別的.
因為是高壓采樣,R1+R2的阻值不能改變,改變的是分壓比例,R6固定不變.

哦
原來是這樣,謝謝您!
我還有一個地方不明白,望您賜教:那r6阻值不變的話,輸出的電壓還能保證是2.5伏嘛?還是說,r6不變,假設輸出2.43V,此值與基準的差值反饋回到原邊電路?

你理解的很對,如果輸出低了,反饋電路通過整個回路使輸出升高,直到輸出達到2.5V,反之亦然.

謝謝您的講解!

再請教一下,高電壓輸出反饋來調整時,是不是也可以參照cmg老師的反饋回路設計,謝謝,我的表達能力不好,不知說清楚沒有.

再請教一下,那對于這種高壓輸出是不是也可以按照cmg老師的那片精華帖反饋環路設計中的方法來計算,謝謝!我表達能力不好,不知道說清楚沒有.

當然可以,CMG可是重量級的專家,很專家的.
高壓反饋要注意和低壓略有不同,其響應不要太快,相位調整很重要.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145350849.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145345375.jpg');}" onmousewheel="return imgzoom(this);">

這時我設想的電路圖,次級側第一線圈輸出為驅動數字電路,第三線圈輸出為輔助電源,第二線圈為3000V高壓,通過兩個整流管引出,一路用于驅動后面的電路,一路用于反饋,其中反饋部分我在Saber中沒找到變阻器,就先用的電阻.您看一看,是不是能用CMG老師的公式?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145183331.jpg');}" onmousewheel="return imgzoom(this);">

bama兄,能幫忙再看看嗎?

最后你是用5%損耗計算的還是0.05%計算的?
高壓電源的計算稍有不同,不能機械的套用公式,在低壓輸出時變壓器次級直流阻抗、二極管等效阻抗都可以忽略,在高壓輸出時就不能簡單忽略了.(適用于采樣電阻直接接在功率通道輸出端的情況,計算第一個零點.)
在計算時應盡量選擇接近實際的參數,否則計算結果差100倍呢.
從圖上看,反饋回路的零點計算應該計算測量通道的RC,而不是功率通道的RC,畢竟3000V的功率通道的元件沒有參與控制回路.是否應該計算采樣電阻上的RC?這時并在30K測量電阻上的電容的Rc可以忽略不計,主要是采樣電阻起作用.

先謝謝btma兄的關注!我把上面的圖照您說的改了一下.
我最后用5%來算的,您說的很對,我就是用您說的測量通道的RC來計算的,您說的測量電阻上的電容的ESR可以忽略不計,是不是指那第一個零點?我在計算中,第一個零點的頻率是578K,RHZ13.6K,極點為2.27K,照CMG老師的算法,取帶寬為RHZ的1/4為i:=arctan(13.6/(4*578))=.337度;是不是就是您說的沒什么作用?

另外Rload=30V/1mA=30K就是上面公式中求零極點時的有效電阻,Rsense=0.33,D=0.48,Ns/Np=37.15.如果以上面數據,傳遞函數為g=860*(1+s/2*pi*578K)*(1-s/2*pi*13.6K)/(1+s/2*pi*2.72K)
總的相位角為0.337-arctan(3.4/2.27)-arctan(3.4/13.6)=-70,這樣是不是得用較大的補償,可是照cmg老師的公式,3.4K處功率部分的增益為-20* log(578/2.72)+20*log860 〉0這是不是有矛盾呢?

btma兄,希望您繼續關注我,謝謝!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145613061.jpg');}" onmousewheel="return imgzoom(this);">
這是我畫的電路圖,本來我想通過圖中的那個可變電阻來調節電壓1000-3000,可是1966k電阻太大了,我曾經想過,把1966k電阻分成幾個電阻來通過人工控制,可是不知能不能行,不知道您有沒有辦法呢?

抱歉,這幾天特別忙.
1、你上面計算的578KHz零點我認為沒有意義,應舍去.那只是電容本身的參數,在這里不起作用.CMG的計算針對的是LC輸出濾波的計算方法,在采樣RC中不能簡單套用,應計算采樣電阻R和C.
2、你的計算公式有錯誤,符號應為+不是-.
3、我們計算零極點的目的是為了判斷環路是否穩定,補償是否合適,而計算出的結果往往只起指導作用,實際的電路還是靠實驗調整.
4、高壓電源的反饋確實需要很大的相位補償.
5、你在公式里的幾個數據是如何來的?比如860,是開環增益嗎?請再核對一下計算參數.還有2.27KHz,計算時怎么變成了2.72K?
6、下面的電路圖中,如果電位器分成電阻,則調節范圍不連續了,應該不符合你的要求吧.一般我們設計高壓采樣電路不用高阻值的電阻調節,可以先用一級跟隨器接采樣電阻進行阻抗變換,運放輸出再接調節電路就可以了.正好你用的NE5532是雙運放.

上述意見請參考,斧正.

首先謝謝BTMA兄在凌晨回帖子,真是敬佩您的精神!
這個AN4137的說明
1145771902.pdf
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145772854.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145680465.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145680555.jpg');}" onmousewheel="return imgzoom(this);">

對于您第六條建議:我修改了電路圖,您看看是不是這樣.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145683327.jpg');}" onmousewheel="return imgzoom(this);">
其中電路先經過2970k和30k電位器的分壓,經過5v的穩壓管和電壓跟隨器輸出5-25V的電壓,在經過10K可變電阻的調節形成5V的電壓在經過電壓跟隨器來輸出.
另外向您請教幾個問題:
(1)我的電路本來只打算有一個5伏的輸出來驅動后續的ic,如果這樣修改的話是不是要重新加上兩組中間有抽頭的線圈來提供電壓跟隨器的VCC和VEE電壓呢?
(2)2970k和30k是不是要用高壓電阻呢?
(3)高壓變壓器是不是不能用EE來做?因為我以前沒有算過,本來參數都是以EE為標準的.
謝謝您的指點!

Np/Ns在公式里在分子上,計算時37.15怎么到了分母上?
AN4137的PDF文件無法下載,看不到呀.

修改后的電路意思對了,答復如下:
1、你是說用5V驅動NE5532運放的Vcc?還要運放輸出5~25V?這不可能吧?如果你需要關心0V附近的信號,就需要正負供電,如果只需要輸出1KV~3KV,用+12V單電源供電就可以了.因為運放電流很小,只用一個DCDC模塊就可以做隔離電源了,此類模塊也有正負輸出的.
2、如果輸出電壓夠高,2970K需要用高壓電阻,你的只3KV,用普通電阻就可以了.只是要注意電阻功率.30K不用高壓電阻,一般也不要用電位器.
3、高壓變壓器與低壓的有很大不同,一般不能用EE,可以用U、EC、FR型磁芯,根據你的功率,用U16就可以了.變壓器工藝特別重要.
4、建議在30K采樣電阻后加RC濾波,對地加TVS保護,防止高壓放電損壞運放.原來的Z2＝5V可以不要用了.
5、上面的推導公式應該是對的,我再驗證后再答復.

Np/Ns=1/37.15,不好意思,我又寫錯了,給您添麻煩了.那個AN4137我又傳了一次,好像還是沒法下載,我不知道怎么回事.您有郵箱嗎,我給你發到郵箱里吧.

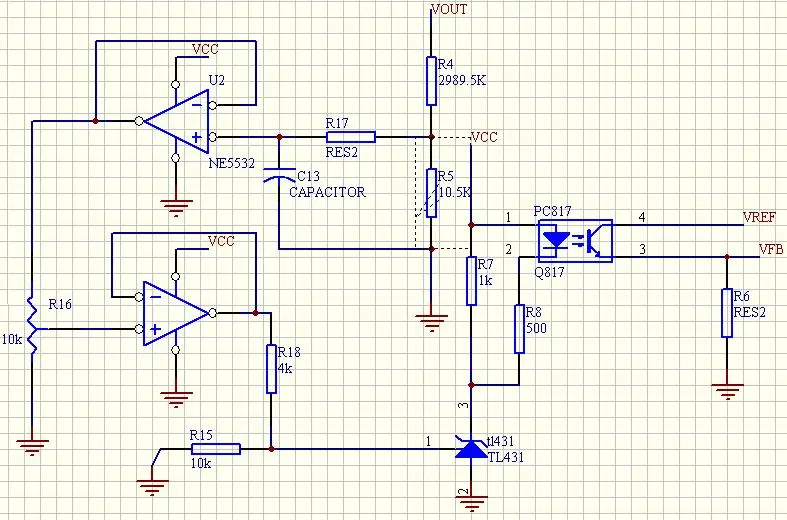

btma老師,謝謝您的指點,我會重新計算變壓器的參數的,電路圖我照您的意思修改了,您再看看,基于此圖向您請教的問題是:
(1)電路的電壓調整是不是通過R16電位器來完成?TVS是和30k電阻并聯嗎?
(2)采樣電阻所加的濾波RC電路是不是給電路加入了一個極點,其參數是不是要通過計算補償來完成?
(3)對于NE5532,您沒有明白我的意思,因我是新手,沒有整體設計的概念,開始在計算變壓器時,只設了兩路輸出,A路輸出是3000V,B路輸出7-20V經過7805穩壓后給后面的IC提供電源電壓5V.現在假設用7812輸出12伏電壓提供給放大器,當電路調整電壓時,對比A路1000v-3000v,B路輸出電壓的范圍就是14-42伏,42v就超過了7812的輸入電壓的范圍,那么是不是要在B路也有分壓呢?
(4)對于NE5532的12V電源電壓,我是不是要把R4(2970k)和R5(30k)和R18(10K)電阻變成2989.5k、10.5K、4K的關系來將分壓后的3.5-10.5V的電壓變成2.5V呢?
謝謝您的指教!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145782788.jpg');}" onmousewheel="return imgzoom(this);">

答復:
1、電路的電壓調整是可以通過R16電位器來完成,如果需要1KV~3KV的范圍,可在電位器對地加下電阻.TVS是和30k電阻并聯.需要說明的是:根據你的設計采用這種調節方式,從產品的角度一般不用這種方式,因為不可靠,當電位器損壞時,電路會失控.
2、采樣電阻所加的濾波RC電路確實是給電路加入了一個極點,其參數是要通過計算補償.
3、對于NE5532的供電,由于你的輸出需要可調,不能在同一個變壓器供電,應該另有輔助電源.
4、運放的供電電壓只提供放大信號的電壓上限,不會對信號有影響.
5、一般在TL431上原來的RC、C還需要,在R18上可加RC,組成3型PID放大回路,相關參考文件可看網上的文章.
6、你可以發我的郵箱:btma2006@yahoo.com.cn

謝謝btma老師,我現在明白了,從您的建議中我學到了很多知識.

那我需要先搭建一個產生12V供電電壓的電路來給運放提供穩定的電源電壓,是不是就是說將交流整流后的直流電壓接在兩個不同的變壓器上,一個是U16/17來產生可調的高電壓,一個是EE或別的來產生穩定的低電壓呢?
