輸出電壓波形


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144745053.jpg');}" onmousewheel="return imgzoom(this);">

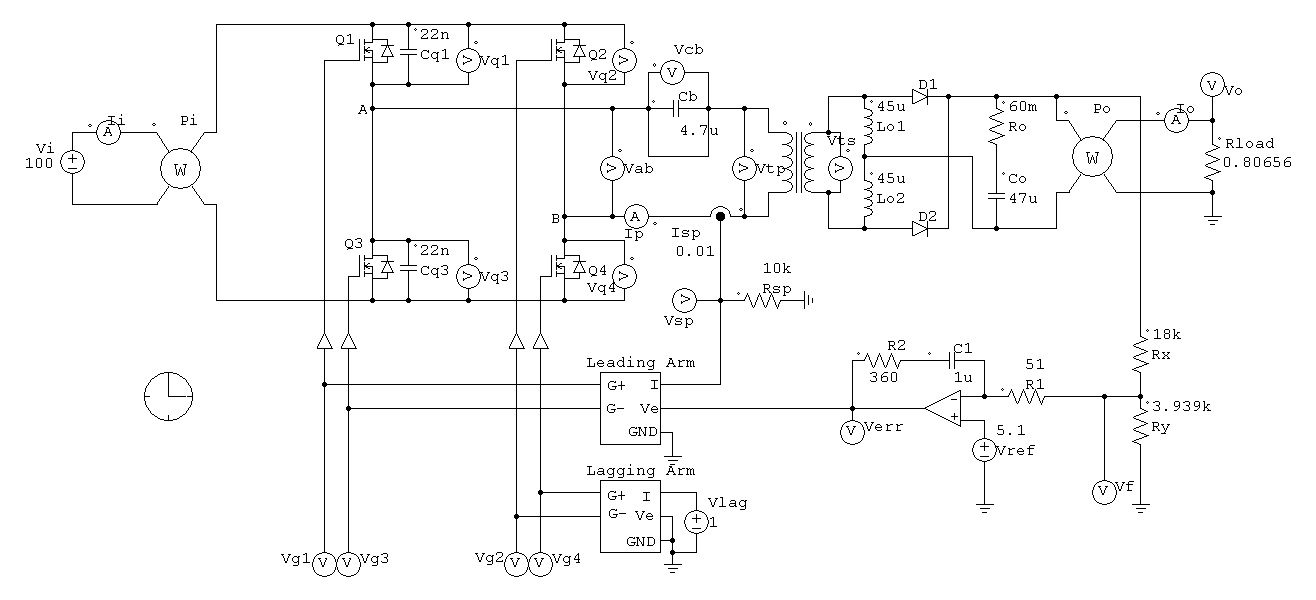

原理圖里的PWM模塊
Vpulse是200kHz（因?yàn)殚_關頻率100k），占空比0.02(100ns)
Vcc恒為高電平

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144744479.jpg');}" onmousewheel="return imgzoom(this);">

變壓器變比是Np:Ns=5:4，開關波形好像沒有問題。
原邊串聯的電容Cb如果不短路的話，輸出還不到25V。

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144745722.jpg');}" onmousewheel="return imgzoom(this);">

計算PI調節參數，除了建模分析以外還有辦法嗎？
我的參數是用全橋倍流的小信號模型算出來的

居然搞定了，做出來的實物有這么好就爽了

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144758180.jpg');}" onmousewheel="return imgzoom(this);">

可以提供檔案嗎?我也想試試看…

我也想看看檔案啊

可以提供檔案嗎?讓我們也學習學習!!!

我也想看看~

我是初學者

這個自己看著圖很容易就搭出來了

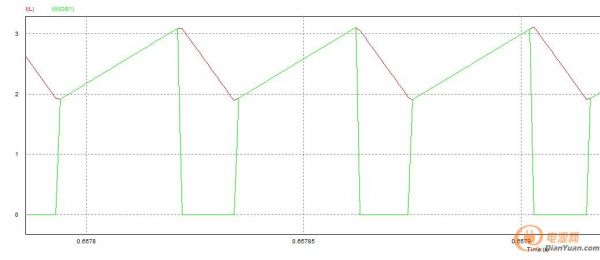

我最近用仿真一個buck，電流出現大小波了，目前分析是需要加電流斜率補償，但是psim軟件這方面太理想，一直沒有改出來

輸出電壓Uo





Ids電流亂了，環路特別的不穩定





自己改了十幾次搞定了
