多只大功率發光管使用應該盡可能串聯,比如用220V交流供電時可以串50顆.管數太多時分串.樓主所說的串聯發光管一只壞了整串不亮未必正確.根據我們的實踐,串聯發光管只要驅動器可靠,不出現大電流沖擊一般不會出現開路的情況,正常損壞都還保持通路,其他發光管照樣亮.如果驅動器損壞,是不是會燒壞管還要看驅動電路的結構.下面這款驅動器就從沒出現過損壞燒管的情況.


AP-2B320發光二極管驅動器使用說明書

用途和特點:
AP-2B320W發光二極管驅動器是制作一體化半導體燈的專用電源變換器,用于安裝在半導體燈內部,串聯驅動1串10-40只1瓦大功率發光二極管工作,220V交流市電供電,輸出脈動恒定電流.
本驅動器使用高頻脈寬調制式開關變換電路實現恒流控制,變換效率高,體積小,工作穩定.
本驅動器為全密閉模塊封裝結構,適合在高濕度,高粉塵,強震動等環境下使用.

技術指標:
輸入電壓:AC 187--253V
輸出電流:320mA±5%
變換效率  >90%
驅動管數:10-40只(1W)
使用溫度:-20-60℃
模塊體積:50x38.5x25

使用方法:
本模塊有4根引出線,2根橙色線是輸入端,接交流市電.黃/白線是輸出線,黃線接發光二極管正極,白線接發光二極管負極.所有發光二極管串連連接.

使用注意事項:
1、發光二極管不許接反,否則會擊穿發光管.
2、本驅動器是不隔離結構,使用時注意安全,制作發光二極管燈時發光二極管引線不得在燈具外部裸露.


深圳勁升迪龍科技發展有限公司
馮 13826550467

馮先生的電路有幾個缺點
1 非隔離,熱地,安全性差
2 效率低,用你的驅動電路不用推多,推5棵,點半小時,溫度已經很高了.
  過不了安規
2 功率因數低,充其量,僅能達0.6左右  (用SA7527制作的有0.95以
上)
3 諧波電流大,90%以上

4 可靠性低,打打高壓,來幾個突波實驗,你的驅動器還剩幾個?

6 您去推推看看,哪一家做LED路燈的會用你的方案?

  我不反對做廣告,但應該適可而止.

補充一下,你的驅動器輸出的是斷續的脈沖電流,非平滑的直流電,你可以自己測一下,峰值電流是LED標稱電流的兩倍,對LED的使用壽命有影響.

老兄.
我想做一款LED燈控制
紅綠藍三種.要求其同時閃動即可.可調速度.
共40PCS燈.我想用555+HV9910這樣可行嗎?
請問老兄有沒有更好的方案.

555可靠性可以,但9910不敢恭維.
我這里用可靠的方案,切磋一下
dhy1234@126.com

方案2具體怎么實現?
用什么芯片呢?

方案2  首先選一高功率因數開關電源,恒壓輸出,24V或36V;用QY3100組成恒流模組驅動4-8顆LED,用多個模組并列輸出

你好

趙先生,您好.
交流驅動器方案怎樣了?

丁先生你好!近期準備從你那里購買部分器件,做小型試驗.目前正在準備購買器件清單,還望丁先生大力幫忙了.

不隔離電路有不隔離電路的優點和缺點,隔離電路有隔離電路的優點和缺點,應該公正評價.關于這個問題我在“l(fā)ed天天談”話題里專有講述.大家可以去看看.綜合分析,做路燈這種大功率半導體燈應該優選選用不隔離方案.
你說我的電路腿5只溫度就很高了嗎?你側過嗎?如果沒測過你是怎么知道的?我們的一款驅動10--40只1瓦管的驅動器正好和你說的相反,溫度很低,我們帶著35顆1瓦管從3月1號掛上樣燈就沒關過,遠遠不至5顆管也遠遠不止半個小時了吧?就在我們的展室里,歡迎大家來鑒別誰說的是真話.功率因數和諧波失真是輸入回路的問題,前極加校正器就行了,如果用戶自己嫌麻煩我們以后也會提供配套的校正器模塊.

補充一下:關于脈沖驅動和純直流驅動也要客觀分析吧.說脈沖驅動影響使用壽命有什么理論根據嗎?發光二極管是一種量子器件,量子器件不怕脈沖,只要脈沖幅度控制的合理就行,國內外都有大量方案使用脈沖驅動的,脈沖驅動有脈沖驅動的優點.當然,脈沖給的超出了合理的范圍會縮短使用壽命,但直流驅動給的超出了合理的范圍也同樣影響使用壽命.
我并不是如你所說不使用直流驅動,不同情況不同對待,根據不同輸入/輸出情況,有的情況用直流比較有利我就用直流驅動,有的時候用脈沖比較有利我就用脈沖驅動,總之追求的是最高性價比,比如我有一寬24v直流電輸入帶8只白光管的驅動器用的就是直流驅動,因?yàn)檫@種情況下用直流驅動效率可以做的最高,用脈沖反而不行.不象你只認直流驅動.怎么樣,思維方式和你不同吧?哈哈.

如果大家對我說的有疑問歡迎體不同意見,也歡迎實地考察.不過別發短信,我手機最近有問題,看不到短信.
馮13826550467  fxusheng@yahon.com.cn

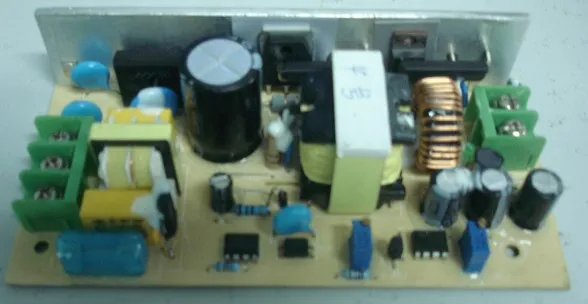

DHY1234  小弟 請您看看我這個電源怎么樣  16-26V可調 電流0-5A可調 你看看我這個電源怎么樣請高手賜教  小第QQ27999233 手機13760222528500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148459746.jpg');}" onmousewheel="return imgzoom(this);">

輸入是直流12V怎樣,驅動大功率的,60W吧

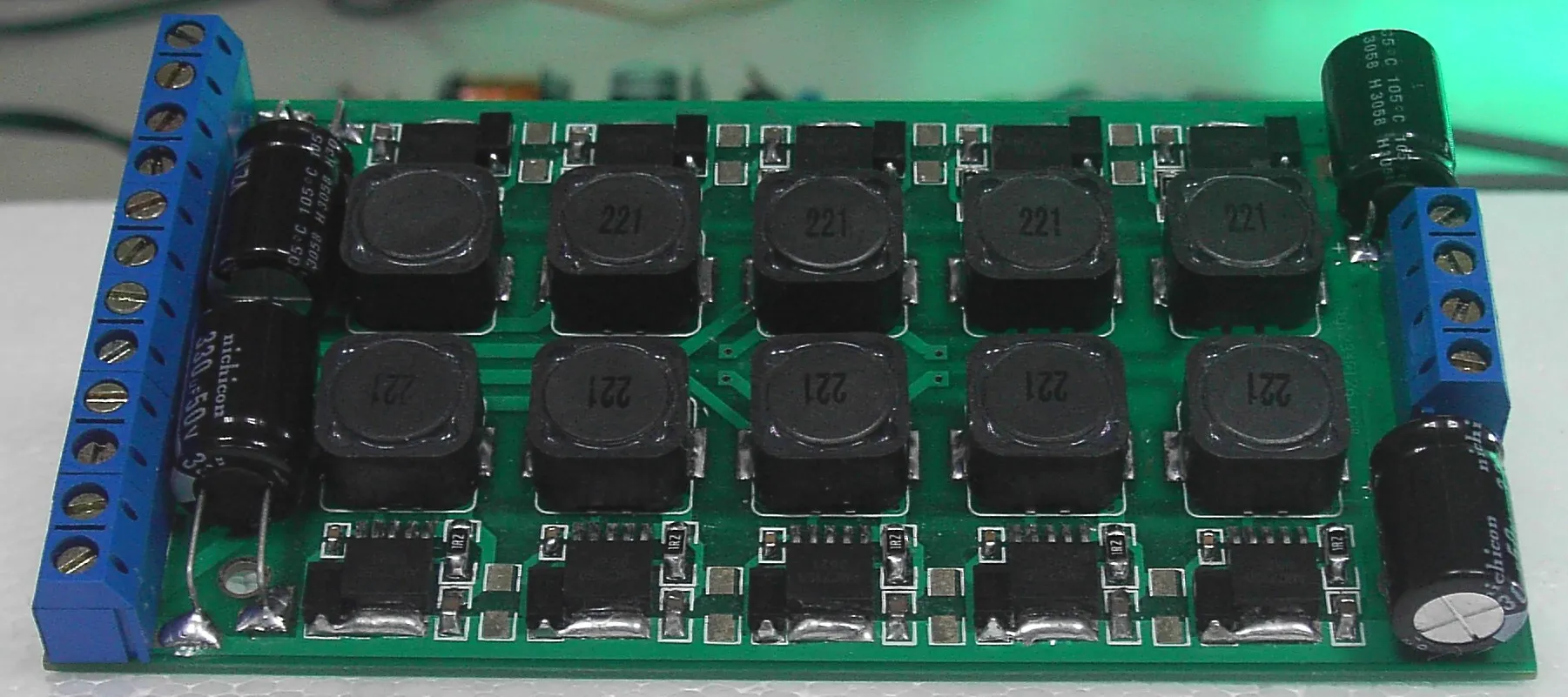

10路大功率LED驅動器圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164255259.jpg');}" onmousewheel="return imgzoom(this);">

輸入DC24-36V,10路輸出.
每路驅動1-8LED,電流0.1A-3.5A(可調節)
可配接不同要求的LED
恒流精度:輸入電壓在24V-36V變化時,輸出電流偏差在3%以內.
絕緣強度高達4000伏.
效率高達85%

應用方向:大功率LED路燈,隧道燈,交通指示.

功率余量大,高可靠度,輸出開路/短路保護.
輸入電源可選擇符合安規的開關電源,或工頻變壓器.

老兄,請問你的電源如何散熱?

www.led-driver.net
driver@leddriver.net

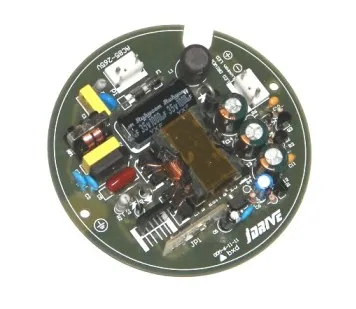

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1164304833.jpg');}" onmousewheel="return imgzoom(this);">

采用硅膠散熱
