萬能充上面好象也有個轉換開關是吧

是有呀,但那個是手動的呀,我想搞個電子自動轉換的那種,那位有這樣的電路呀,能否上傳一下.

怎么沒有人跟貼呀

你買個飛毛腿的萬能充,解剖一下電路就知道了.
:)

你有沒有嗎?有就給我貼一個嗎?

我這么做會被飛毛腿的人罵的,那里有很多我的朋友,他們也常來.
這個電路其實不復雜,你自已也可以想出來的.
是用4個三極管做的.我已經給你提示了.

可以參考電話的極性轉換電路.一般接四個二極管就行了

怎么弄哦

接4個二極管在電池上嗎?這里說的是充電器.
  接4個三極管或場管成橋式電路,利用電池的極性信息驅動該開通的對角二個管,形成自動正確對接,原理就是這樣的,不過我沒做過,大電流的成本高,功耗又大.

我也在關注中,老兄有找著的話貼出來,謝謝!

.....

四個三極管接成橋式整流就可以了,

關注中!

關注中!頂!

http://bbs.dianyuan.com/topic/140277

頂

看看這個電路,這個就是萬能充電器上的電路.[500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/52/176551177480073.gif');}" onmousewheel="return imgzoom(this);">

兄弟,能講一下它的工作原理嗎?謝謝~~!!

我想這個對你們來講不是問題吧!學習一下,不要一下子就懂了,這樣的話,進步會有點慢.路過!

這個電路好象有點問題喲.……Q3 Q5的基極應該連到Q4 Q6的集電極吧?

哈哈哈哈,好好分析吧!!等著!

二極管全橋只能針對輸入極性不確定的電路,輸出不行.

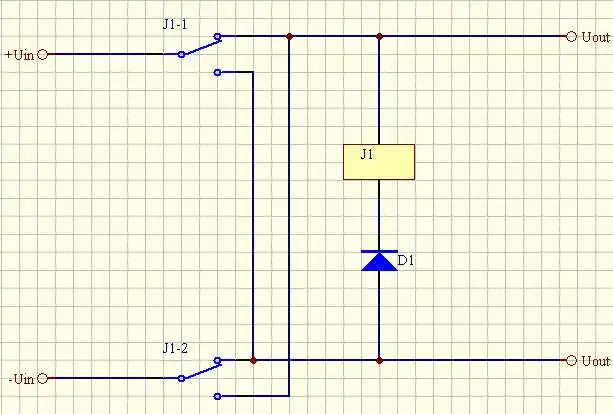

電路正常工作的前提條件:1.先接電池在接通充電器,2.電池還有足夠的電量驅動繼電器.元件取值根據實際需要.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1712121178007844.jpg');}" onmousewheel="return imgzoom(this);">

你的提示還應該多一些,如H橋電路,最好在加二個二極管,就再好不過了,如果這樣提示都不夠的話,那咱們就說啥也是白說,你說呢?

Q3,Q6 和Q4,Q5組成似如橋式電路,不錯!頂一下!

那個成本高呢?

請問那邊接電池啊  謝謝

用繼電器的損耗低,可靠性高.但上面的電路也不盡合理.

成本不高的,我自己試了一個小功率的自動極性轉換電路,成熟一點要4個MOS管,兩個三極管,兩個電阻.成本的話視功率而定了

這個電路空載電流不會大?
