太復雜了,一時看不懂原理.我也想做個音調控制電路,請幫忙看一下這樣可不可行.1145344201.pdf

怎就沒高手上來幫忙一下啊!!!!

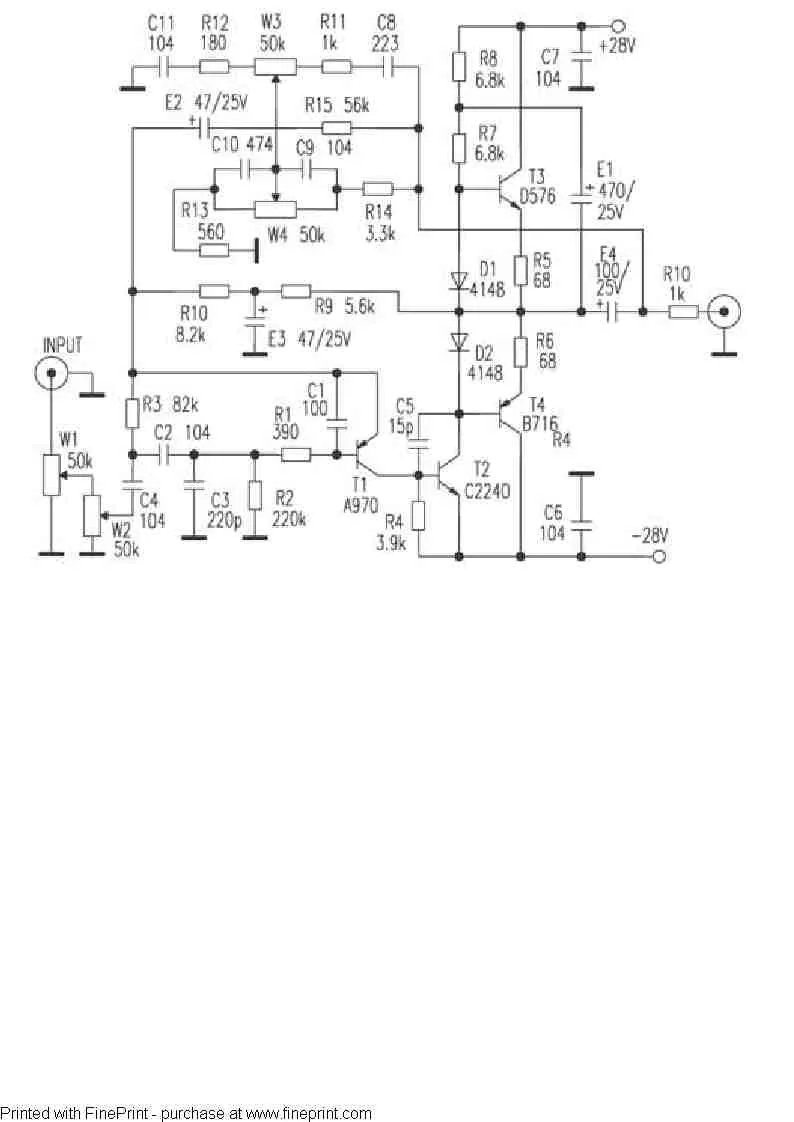

音調前級電路如采用集成電路自制相對較為簡單,但電路受到工作電壓相對較低和集成塊本身的限制,易出現削波失真,且音樂的動態與速度同優秀分立元件前級相比還有相當?shù)牟罹?為此我參考英國NAD功放音調前級電路,采用一些更高品質的發燒元器件,制作出這套音調前級電路.    電路見右下圖(另一聲道同樣),W1是左右平衡電位器,W2為音量電位器.選用日本東芝音響專用名管A970、C2240為第一二級放大,工作于單端甲類狀態.C2、C4是輸入耦合電容,R2、C2濾除不必要的超高頻信號,R1同時作T1下偏置電阻,C1、C5為消振電容,R4為T2的偏置電阻,R7、R8、D1、D2為T3、T4提供偏置電壓.D1、D2串聯使T3、T4維持導通狀態,減小T3、T4交越失真.E1是自舉電容,E4是輸出耦合電容,R10是輸出緩沖電阻.T3、T4工作于靜態非對稱狀態,兩管射級有+3V靜態電壓.輸出電壓經R9、R10、E2積分濾波后向下射級供電,這個電流在動態時又與T3、T4的輸出信號大小成正比,使T1的工作電流隨輸出信號幅度的變化而變化.使T3、T4信號始終以恒流輸出,從而使整個電路體現出以電流負反饋方式工作對音質改善的諸多優點,R3為反饋電阻.其余元件構成常規負反饋式音調網絡.該網絡對高低音分別有±7dB和±10dB的調節范圍.整個電路增益大約7dB.電路工作電壓能達到±28V,遠高于集成音調電路,對音樂動態速度表現很有益.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145413277.jpg');}" onmousewheel="return imgzoom(this);">

w3. w4無功能是因?yàn)檩敵龆藳]有接到反饋回路里面，把w3.w4條節端連接C10，R15之間就行。

w3. w4無功能是因?yàn)檩敵龆藳]有接到反饋回路里面，把w3.w4條節端連接C10，R15之間就行。
