防止BOOST電感瞬間飽和的

太謝謝你了 ,請問這個二極管應選用什么類型的呢?

請參考下帖

http://bbs.dianyuan.com/topic/11085

那個管子是在剛開始接點時,給IR1150的OVP/ENA提供使能電壓使其工作.在芯片開始工作后,由于BOOST升壓的作用,輸出端電壓將會超過該二極管另一端的電壓,二極管就鉗止了.

另外忘記告訴你,那應該用開恢復二極管.因?yàn)殡娏鞅容^大,你應該采用并聯的開恢復二極管,比如MUR,型號我記不太清楚了.

暈,是快恢復二極管,打錯了

我又暈,我最近頭腦糊涂.快恢復二極管是電感后面的那個,我以為你問后面的呢,沒看清楚,我是個大笨蛋.
上面的二極管用一般的整流二極管就可以了.注意承受電壓,電流大概在3-4A左右,最好取允許通過電流更大點的管子.

hehe

太謝謝你了 我做實驗用到這個芯片 感覺什么都不懂 快愁死了、還有幾個問題:1 聽說這個電路中采樣電阻干擾很嚴重 需要做濾波電路,請問怎么做啊 ?2 mosfet開關管前需要加肖特基二級管和電路的并聯 是為了加速開關管的關斷  請問在300瓦 100千赫茲開關頻率的電路中 這個肖特基二級管應選用多大的安全電壓和安全電流啊?

很感謝你

太謝謝你了 我做實驗用到這個芯片 感覺什么都不懂 快愁死了、還有幾個問題:1 聽說這個電路中采樣電阻干擾很嚴重 需要做濾波電路,請問怎么做啊 ?2 mosfet開關管前需要加肖特基二級管和電路的并聯 是為了加速開關管的關斷  請問在300瓦 100千赫茲開關頻率的電路中 這個肖特基二級管應選用多大的安全電壓和安全電流啊
呵呵,不客氣.我也正在搞這個東西.剛把仿真模型建好,我是用PSIM來進行系統仿真的,基本搞懂運行原理,波形很漂亮.下一步我做個500W出來.最終目的是做到3000W.
你的第一個問題關于濾波電路,IRF公司提供的一個DEMO,300W的可以參考下.采樣電阻一般阻值非常小,我打算自己用材料做個符合自己設計要求的電阻.
第二個問題,好象不需要肖特基二級管.

呵呵,不客氣.我也正在搞這個東西.剛把仿真模型建好,我是用PSIM來進行系統仿真的,基本搞懂運行原理,波形很漂亮.下一步我做個500W出來.最終目的是做到3000W.
你的第一個問題關于濾波電路,IRF公司提供的一個DEMO,300W的可以參考下.采樣電阻一般阻值非常小,我打算自己用材料做個符合自己設計要求的電阻.
第二個問題,好象不需要肖特基二級管.你說的那個二極管恐怕是說1150驅動CMOS管那個8腳上的二極管吧?那用一般的4148就可以了.

謝謝你 希望能和你做朋友,以后還請你多多指點,不知你是在哪個單位工作,我是在讀研究生,原來是學計算機專業的,現在學電力電子,暈頭轉向,得向你們多多學習啊

**此帖已被管理員刪除**

不用客氣,我也在讀研究生,研二快研三了.一直是電氣學院的,本科學的電機電器現在學的電力電子

這個東西做出產品好象不是很難.但是我們不是僅僅做出成品,更需要理解電路工作原理.你最好先仿真下吧,那樣理解更深刻.
搞這個東西很痛苦,但也很充實.
希望我們共同進步.

呵呵 你都研二了啊,該做畢業設計了吧?你的畢業設計選的什么啊?我以后也得選題了, 我是研一的 剛接觸,也在作仿真,用maltab做的波形很漂亮,不過我打算用pspice做,你說的psim是什么啊?也是pspice么?冒昧地問一下,能把你仿真文件和波形發給我看看么,想向你學習一下,保證保護你的知識產權,呵呵,先謝謝了

我做的關于1150的模型感覺不太好

你確實太冒昧了哈,這些東西是自己好不容易搞出來.還指望在上面多發幾篇有分量的文章.暫時不能外傳.

呵呵 這樣啊 那祝你搞出好論文來

輸入電流(上),輸入電壓波形(下)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147157413.jpg');}" onmousewheel="return imgzoom(this);">

電流采樣波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147157325.jpg');}" onmousewheel="return imgzoom(this);">

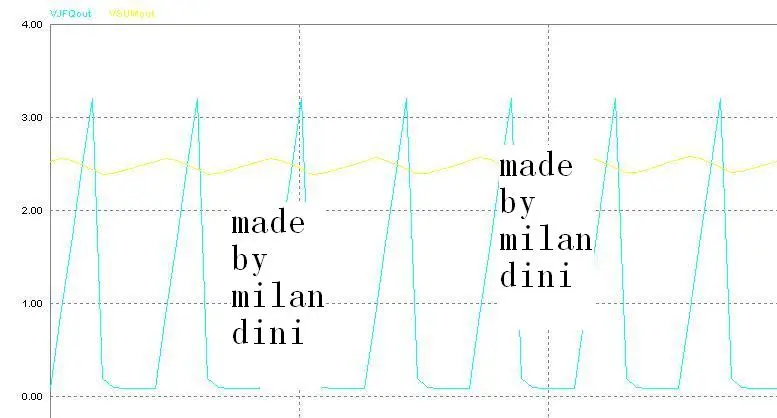

積分器輸出與經過處理的電流采樣信號的動作比較
核心東西,本芯片的奧秘在此.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147157468.jpg');}" onmousewheel="return imgzoom(this);">

呵呵,希望也早日看見你的MATLAB波形.

其實我也用matlab做過仿真.積分器那段不太好實現.
祝你好運.Good luck!

呵呵 不錯嘛 波形很理想啊,我現在用的電腦沒有輸入設備,下次想辦法找個有輸入設備的電腦也發上來請你指點,我現在想學ir1150的使用,按照整流公司的300瓦示例進行實驗,目標是輸入220,輸出385伏,可在實驗中測量只輸出260,我不明白是為什么 ,對芯片的使用我掌握的不太好,我感覺輸出電壓大小是有6引腳和地之間的那個電阻大小決定的,是不是啊?或者是不是我的電感設計的不好,我用的是500微的,小了么?盼望給予指點!!!

還有我的8引腳輸出脈沖基本上符合要求,可是有細微毛刺,用什么方法可以解決 啊
?

對了,我做的是三相三開關pfc單周控制仿真,先做單相的電路實驗

你是怎么搞到芯片的?我直到現在都搞不到.
能否幫我搞幾枚芯片,我愿意高價購買.
輸出如果測試電壓上不去,有可能是升壓電容太小,或升壓電感太小,也或許是芯片動作不夠.造成啟動脈沖占空比過小.和6腳相連的電阻的確可以影響輸出電壓.但是問題肯定不是出在這里的.
因?yàn)椴蓸与妷捍蠹s為7V左右,這樣和芯片內部的誤差放大器進行比較.對這個電阻盡量不要?jiǎng)?因?yàn)檫@會影響你的采樣,最后影響你的結果.

8腳輸出脈沖有毛刺,可以考慮稍微增大與之串聯的電阻的值,但不可太大.另外學習DEMO版用4148反向并聯的辦法可以有效消除擾動.也可以考慮小的電容接地.不過最后的辦法我不太提倡.
