C6改10nF試試看?;蛘逥1換其他廠家的FR207試試看。
我是初學者,最近也遇到類似的問題,改這個電容有效果。
這什么牌子的芯片呀?效率有多高呀??65W要用12N60?還兩個肖特基,,成本不低哦
我的芯片 用10N60 MOS,一個20100肖特基 20V3.25A 效率 90%以上
一般Vds看帶額定載時的波形,沒有看短路時的波形
帶正常載時Vds是多少?波形是怎樣的?
R8-R11的阻值太大了,往小的改,小于100K,
我做了一個65W PQ2620的原邊用了40匝,你這個波形很難看 調整下變壓器把,次 做20V的沒壓力才對的 效率啥都好做啊!

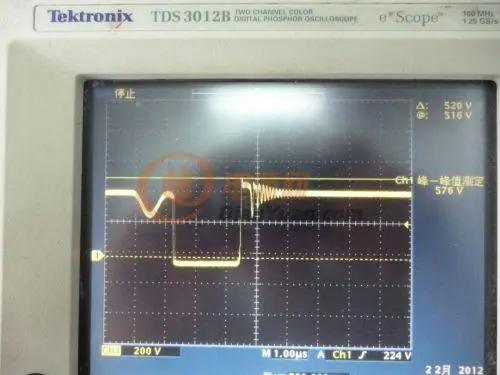

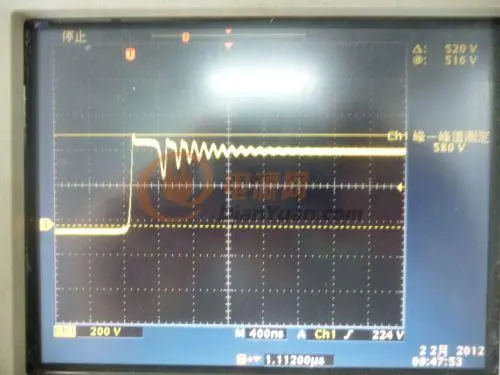

更改過,吸收這我只用47K的也沒效果,現我上傳輸入電壓在264VAC時的VDS的波形,輸出負載是,20V/3.25A時的波形。請大家?guī)椭治鱿?。要調整哪里比較好呢?
按你所說的我也改過,VDS會更高??!
短路的Vds太大,大部分原因是芯片的LEB時間太長。外圍想改比較難,可以試試將CS腳的RC濾波去了,變壓器漏感盡量小,采樣電阻改成無感的,估計會好點。你可以試試看。
尖峰的高低取決于以下幾點:
1.變壓器的匝比
2.RCD吸收回路的參數
3.變壓器的漏感。
你好:請問我目前的變壓器是28匝原邊,付邊9匝,VDD6匝,300uH電感量,PQ2620的磁芯,還要怎么改呢?請指點下,多謝!輸出是20V/3.25A的。
你這說的是穩態下的Vds。他現在是短路,不一樣的。LEB時間較小,反峰電壓肯定能下來。
改吸收電阻 不可取 改太小是能吸收能量 在電阻上損耗加大 溫度會很高 效率會降低, 100K已經很小了,看你的波形的震蕩很多,和我之前做一個無Y的很類似,我的正常工作時候VDS 520V 開機瞬間會跑到660V 前幾個周期體現出來,那是用普通打法 加了兩道屏蔽使得漏感增大造成的, 其實加TVS可以解決但是成本很高 , 你用的吸收二極管是FR207把 換成IN4007會低幾十V的
贊同你的觀點,就是說正常工作的時候,VDS達到多少了?不要看短路之后的
輸出點解電容的容量減小試一下,還有在431陰級對地接個10uf的電容。
你好Q2現在是IN4148二極管了,沒什么變化

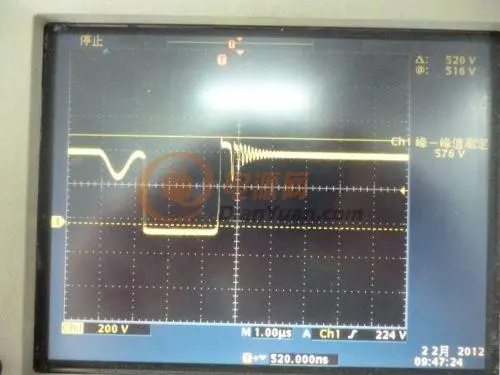

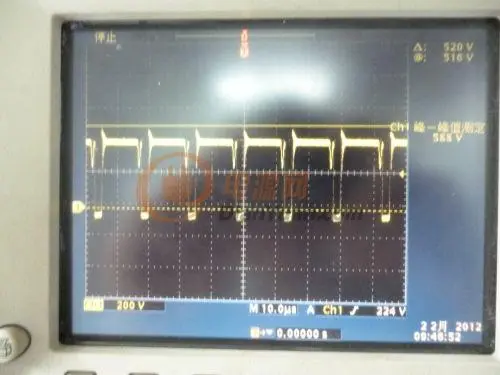

正常時VDS的圖片已經貼上,請有空關注回復下多謝!
看了半天才明白,原來光耦是錯的
Vds過高,是不是變壓器的問題呢?
接這個與VDS有什么關系呢,愿聽其祥!環路再慢也沒有用。還有更好的方法嗎?
