NMOS管的體二極管問題,大蝦請進!

請問大蝦在NMOS管等效電路種,NMOS管的體二極管是跟開關S并聯(M1),還是串聯(M2)?
多謝!

全部回復(10)

只看樓主

正序查看

倒序查看

feelbetter

LV.6

2006-04-23 19:55

在開關斷開的時候,還有沒有體二極管?二極管的方向你是怎么確定的?

回復

yaruolin

LV.4

2006-04-23 20:13

@feelbetter

在開關斷開的時候,還有沒有體二極管?二極管的方向你是怎么確定的?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145794390.jpg');}" onmousewheel="return imgzoom(this);">

回復

feelbetter

LV.6

2006-04-23 20:33

@yaruolin

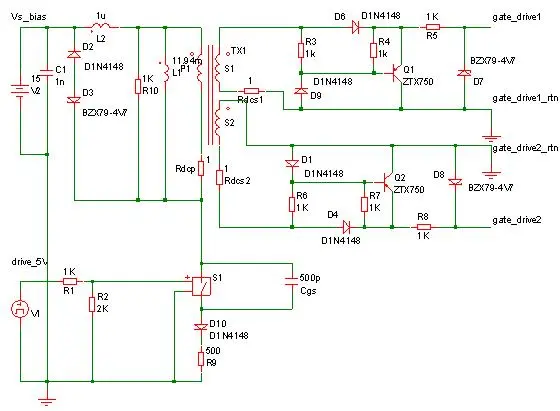

開關斷開時應該有體二極管,方向如圖中所示.我用這個NMOS等效模型進行仿真時,當NMOS應該斷開的時候(用一個方波來控制),因?yàn)橛畜w二極管,所以還是導通的,整個電路圖如下圖所示:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145794390.jpg');}"onmousewheel="returnimgzoom(this);">

能解釋一下S1斷開了,電流還能不能流過體二極管d10?

回復

yaruolin

LV.4

2006-04-23 21:19

@feelbetter

能解釋一下S1斷開了,電流還能不能流過體二極管d10?

這是DIODE的電流圖形
S斷開時,DIODE上沒有電流

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145798348.jpg');}" onmousewheel="return imgzoom(this);">

回復

feelbetter

LV.6

2006-04-23 21:25

@yaruolin

這是DIODE的電流圖形S斷開時,DIODE上沒有電流[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145798348.jpg');}"onmousewheel="returnimgzoom(this);">

你為什么不找本書看看?自己在這創造FET的模型十多麼的主觀和浪費時間.

回復

yaruolin

LV.4

2006-04-23 21:35

@feelbetter

你為什么不找本書看看?自己在這創造FET的模型十多麼的主觀和浪費時間.

我按照一個資料上的建的MOS模型啊,它的模型就是我第一帖的M1,大蝦可以幫我看下這個圖哪里有漏洞嗎?我用M1的時候變壓器源邊兩端的電壓就只有幾百mV,但是用M2時變壓器源邊兩端的電壓就是3V的方波,占空比跟drive_5V的占空比一樣,正是所需要的.很困惑啊,不知道用M1怎么能得到需要的3V的方波?
