1500W雙管正激的控制芯片、變壓器、電感設計問題，求助哇?。。?/h1>

     各位大師們好，在下是新手，研究開關電源，目前在研制雙管正激變換器，

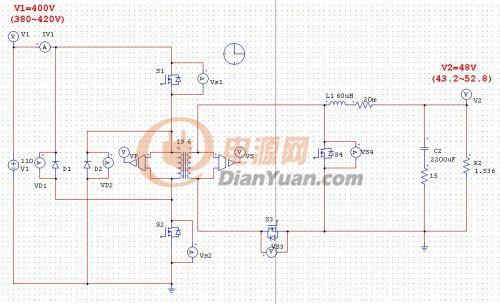

參數：P=1500W，輸入電壓Vin=400VDC，輸出Vo=48VDC，電感L=60uH，電感電流有效值Irms=32A。



 控制芯片想選取3842，3844，或者其他的芯片，不知道那種更合適。

變壓器和電感的磁心設計，不知道大家有哪些寶貴的建議，控制方法用平均電流控制，

麻煩各位大師們多提寶貴建議，幫助在下解決當前緊急問題，謝謝各位了?。?！



全部回復(6)
正序查看
倒序查看
2012-02-16 14:15

我也是新手，沒有做過Forward，但是還是要跟帖支持。不知你設定的工作頻率是多少？65K的話我計算出來的感量跟你差不多，50多uH。匝比3左右。還請大師們來解答。

0
回復
42184218
LV.2
3
2012-02-16 14:48
@heguangjing110
我也是新手，沒有做過Forward，但是還是要跟帖支持。不知你設定的工作頻率是多少？65K的話我計算出來的感量跟你差不多，50多uH。匝比3左右。還請大師們來解答。

先謝謝了！我定的工作頻率是100kHz，變壓器匝比按19：6，還沒有進入到變壓器設計階段，電路都考慮了寄生參數。電感計算值是46uH，取了一定的裕量。

0
回復
zq2007
LV.11
4
2012-02-16 20:20
@42184218
先謝謝了！我定的工作頻率是100kHz，變壓器匝比按19：6，還沒有進入到變壓器設計階段，電路都考慮了寄生參數。電感計算值是46uH，取了一定的裕量。
用3845吧。
0
回復
貼片機
LV.8
5
2012-02-16 20:49
次級同步整流呀？期待。。。
0
回復
42184218
LV.2
6
2012-02-17 10:37
@貼片機
次級同步整流呀？期待。。。
次級還不僅僅是同步整流，有其他重要用途
0
回復
42184218
LV.2
7
2012-02-17 10:41
@zq2007
用3845吧。
3842是采用峰值電流控制，外圍只有一個PI 環，實驗中好調試。3854有2個PI 環，調試有些困難。3845的占空比是小于50%吧！
