有源嵌位正激變換器-LAMBDA公司PH75S110-24

有源嵌位正激變換器-LAMBDA公司PH75S110-24

有源嵌位正激變換器-LAMBDA公司PH75S110-241145855501.sch

輸出加點東西可能會好一些

感覺怪怪的

請cmg和sometimes指點一下,為什么輸入電壓高時,主開關管放在高壓側,望眼欲穿ing......

小日本的這個隔離驅動電路不錯!輔助電源是松下公司的MIP161也不錯,700V的,就是對中國禁賣!但是設計的也不錯,我在產品上已經應用了.

市場有賣的嗎

你有300W的嗎PH300S280-48圖嗎?謝謝.

有

正反激的組合方式是110/280的LAMDA專利呵.
我想可能是為了避開VICOR的專利吧.
開關管在高壓側,箍位電路可以接地,箍位電路驅動好控制一些,也沒什么延時.
由于變壓器開氣,漏感較大,這樣開關管電壓應力會小一點.
就目前的設計來說,完全依照正反激的結構意義不是很大,不如用正激,或雙路正激來(做600W,)必竟有源箍位的IC現在不是很貴.

有源嵌位正激變換器PH75S48-241152168877

有源嵌位正激變換器PH50S24-24

有源嵌位正激變換器PH50S24-241152169175.sch

謝謝!!!

請問您有PAF500F48-28或PAF700F48-28的圖嗎?

沒有,如果有人提供樣機,我可以解剖.

多謝兄弟、辛苦了!有空找一愛默生電源請教大俠!

客氣了,希望我解剖出來的圖紙對各位有用!呵呵

我這兒有樣機,可以提供幾張照片.他是用兩個變壓器的,一個正激,一個反激.用的芯片好象是LAMBDA自己的.

要樣機測繪,樣機是好的壞的沒關系,我拆了LAMBDA公司的這幾個電源,用的是三菱的M51977FP和TI公司的UC2570,在市場上可以買到.日本LAMBDA公司1994年申請專利,專利號為US5291382,從專利描述可知,原邊采用正反激組合變換器,副邊采用全波整流.ZVS,低電流應力,不用輸出電感.

這些是圖片

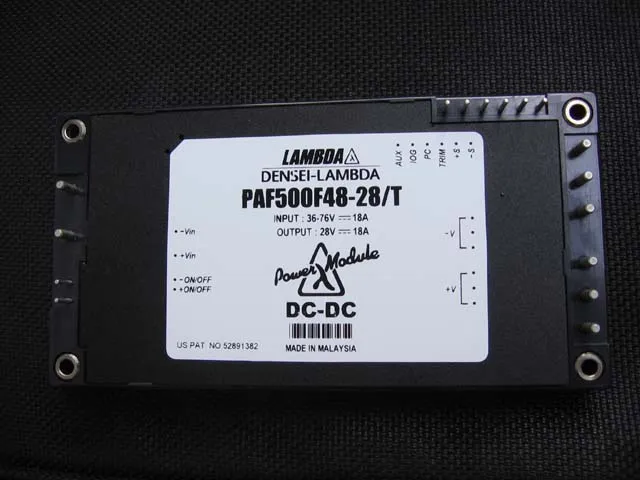

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155363667.jpg');}" onmousewheel="return imgzoom(this);">

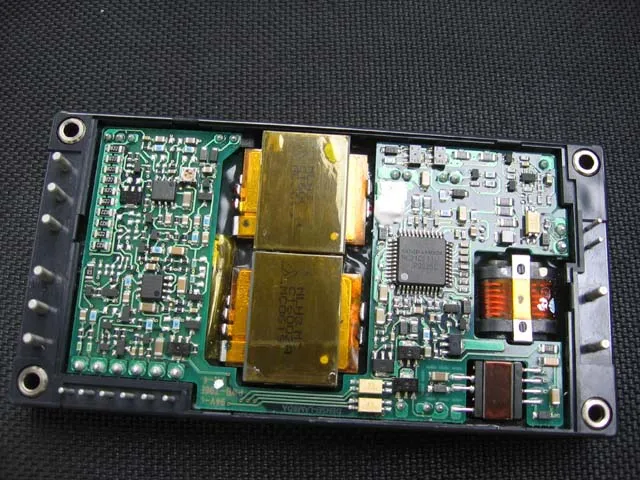

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155364618.jpg');}" onmousewheel="return imgzoom(this);">

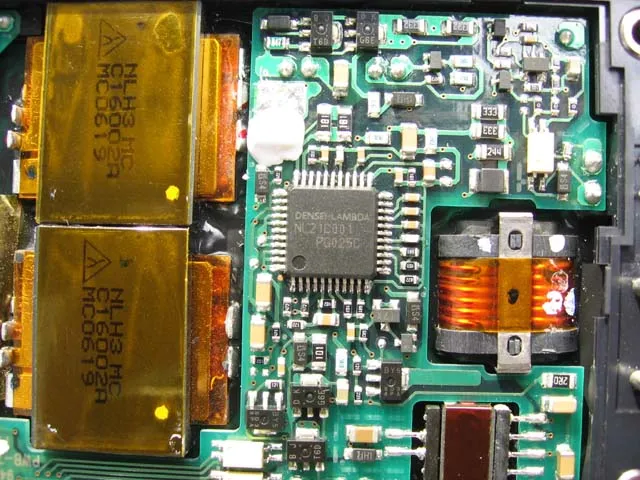

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155364826.jpg');}" onmousewheel="return imgzoom(this);">

好東西!我有熱板,鋁基板上的東西我可以取下來.控制板上的PLCC封裝的IC沒見過,好象是LAMBDA公司專用IC.

要命的是,里面結結實實灌了很多膠!跟常見的鋁基板結構有些差異,我看了看,只有先將控制板拆出來,剝?nèi)ツz,就可以看到完整的鋁基板和電路了!

呵呵,小日本就是壞!

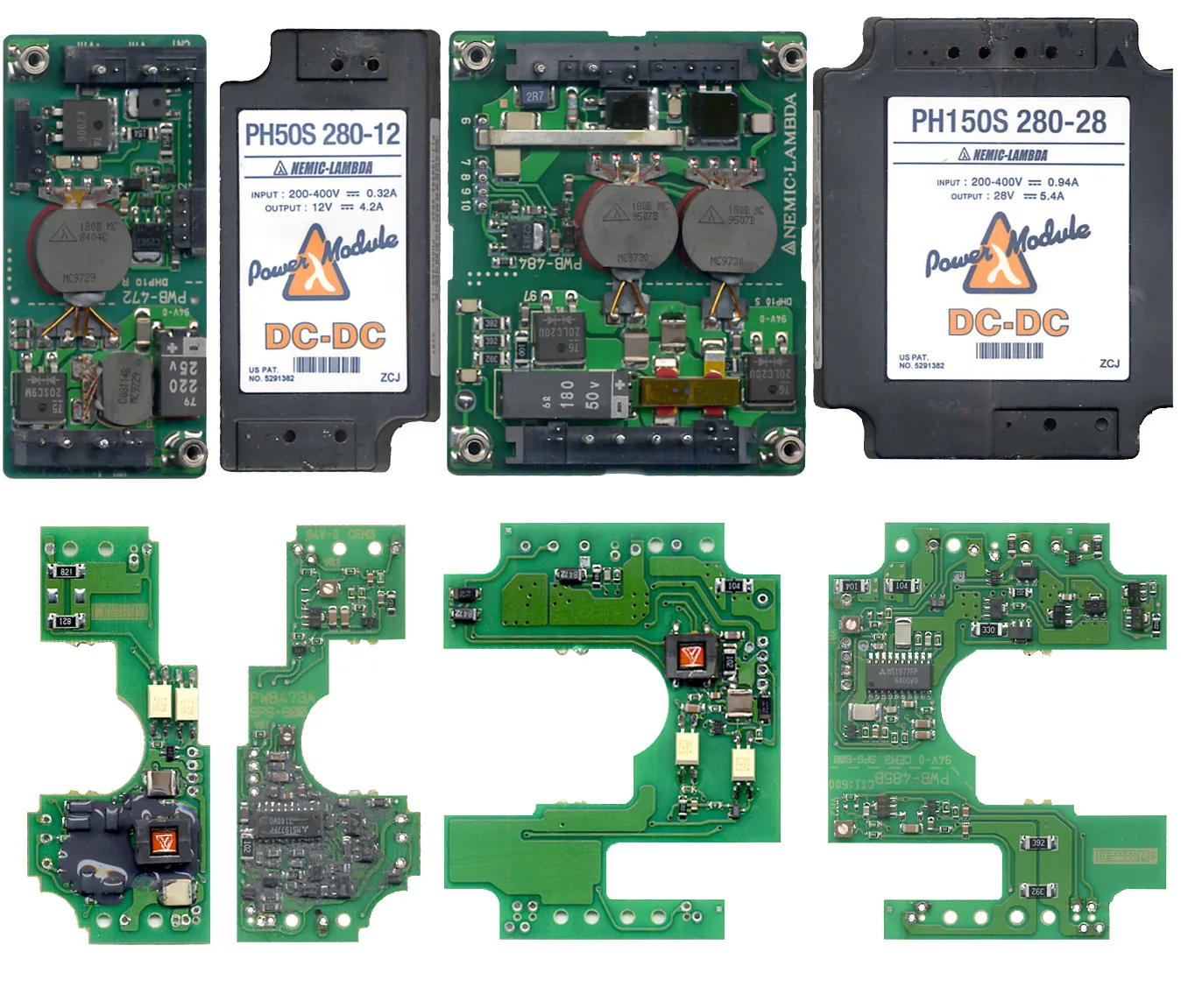

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1155719083.jpg');}" onmousewheel="return imgzoom(this);">

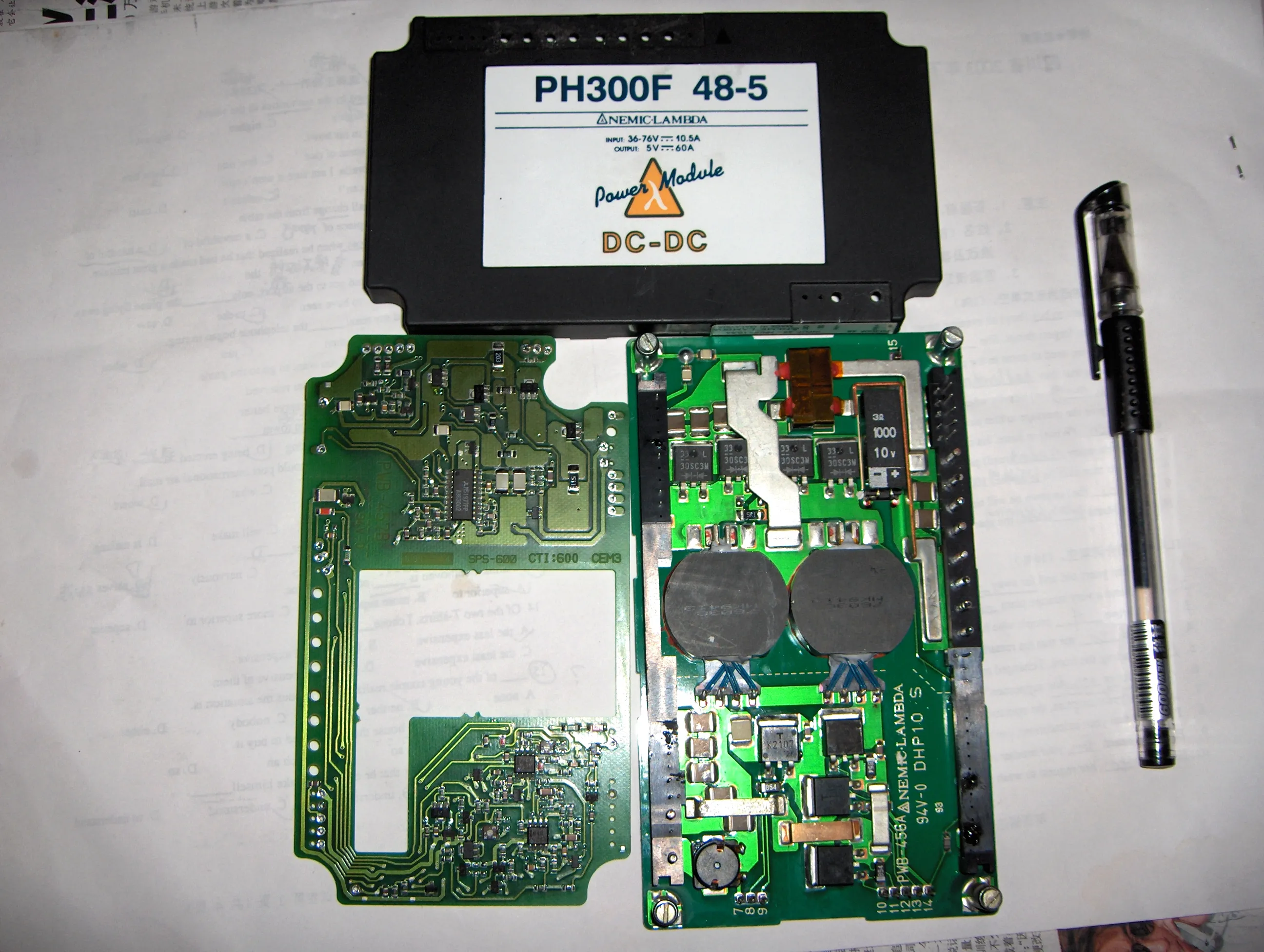

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163557244.jpg');}" onmousewheel="return imgzoom(this);">

好貼!

頂.辛苦了.

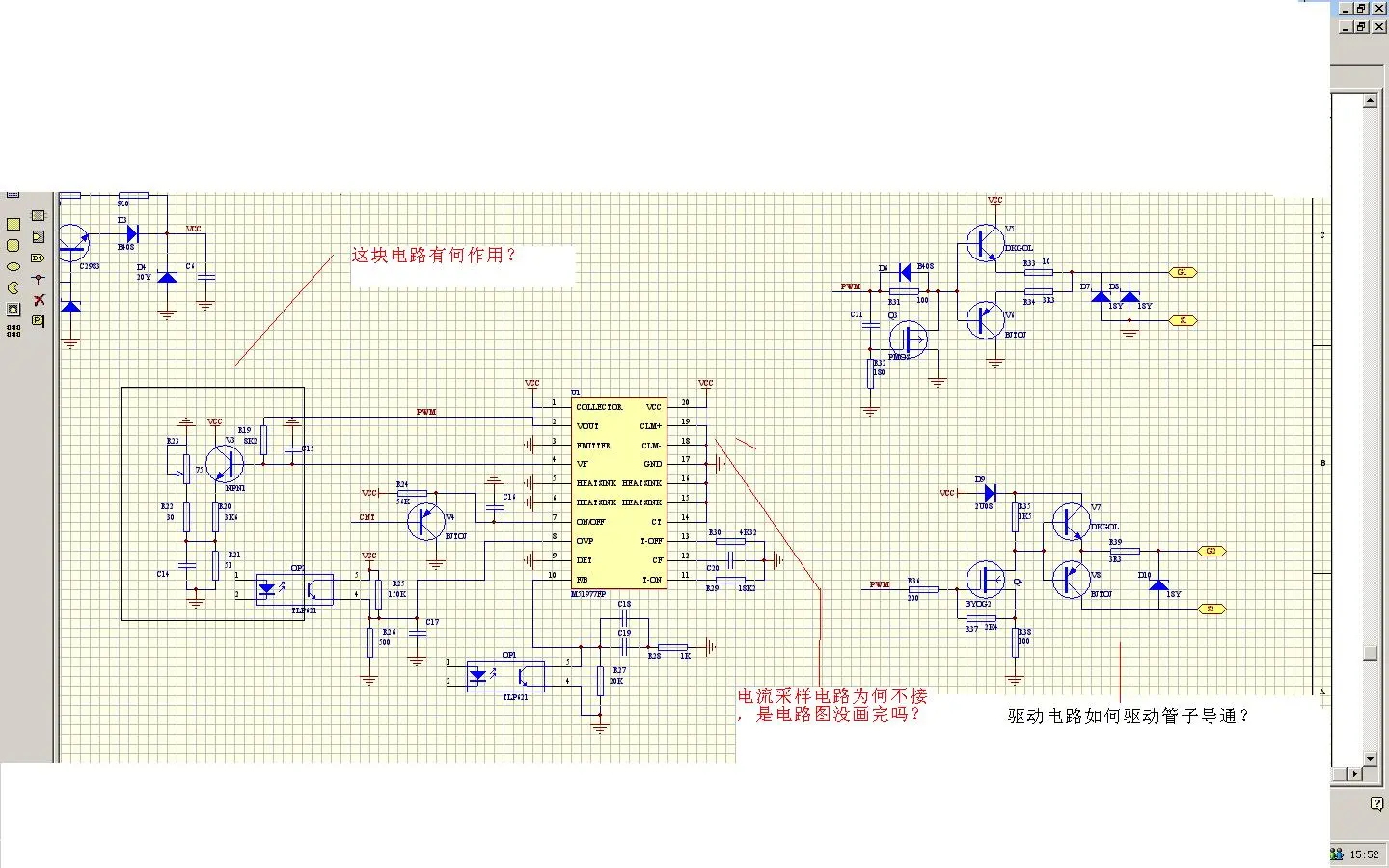

螞蟻大哥,看你描原理圖.發現如下問題!見圖,能否把完整的圖紙發上來,讓大家討論,不勝感激.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/59/339911195891783.jpg');}" onmousewheel="return imgzoom(this);">
