請幫忙看看，電路為什么不行

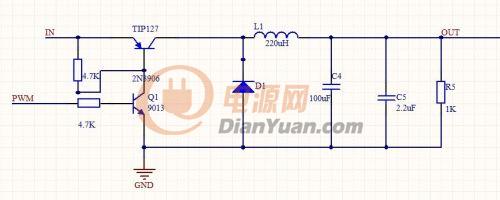

不管怎么調整輸入電壓（8V--30v）TIP127一上電就發燙，然后，不管怎么調PWM的占空比，還是頻率，輸出一直只能測到幾毫伏而已。。

為什么??？搞了好久，一直弄不清楚問題出在哪里啊。。。

全部回復(23)
正序查看
倒序查看
有路
LV.2
2
2012-02-25 01:00
靜待高手。。。自己先頂一下。。。
0
回復
ta7698
LV.9
3
2012-02-25 07:57
幾毫伏？輸出有短路吧？
0
回復
有路
LV.2
4
2012-02-25 10:09
@ta7698
幾毫伏？輸出有短路吧？

應該不會，因?yàn)槲液噶藘蓚€(gè)相同的電路。。。是不是TIP127不適合做開關管??？

0
回復
jianyedin
LV.9
5
2012-02-25 10:11
TIP217是三極管,應該用MOS吧
0
回復
有路
LV.2
6
2012-02-25 10:15
@有路
應該不會，因?yàn)槲液噶藘蓚€(gè)相同的電路。。。是不是TIP127不適合做開關管?。?/span>
還有，就是我把TIP127改為MOS管IRF9540 上電之后，直接燒掉。。。
0
回復
2012-02-25 10:15
@jianyedin
TIP217是三極管,應該用MOS吧

我看你這個217怎么是個PNP管，當輸入經過4.7K的時候基集處于高電平時候 PNP管處于關斷狀態試問輸出怎么工作 杯具啊……

0
回復
有路
LV.2
8
2012-02-25 10:16
@jianyedin
TIP217是三極管,應該用MOS吧

是三極管，但是，看數據手冊，它可以通過的電路也挺大的，Ic可以達到3A

0
回復
有路
LV.2
9
2012-02-25 10:20
@liaolifeng
我看你這個217怎么是個PNP管，當輸入經過4.7K的時候基集處于高電平時候PNP管處于關斷狀態試問輸出怎么工作杯具啊……

我是用PWM控制Q1，然后，間接控制TIP127的

你看：但PWM為高時，Q1導通，那TIP127的B極直接拉低，然后，TIP127開

當，PWM為低時，Q1截止，TIP127的B極為高，TIP127關斷。。。

應該是這樣的吧。。。

0
回復
wuyuki
LV.5
10
2012-02-25 10:21
@有路
靜待高手。。。自己先頂一下。。。

看看原件腳焊錯木哈

  不要范低級錯誤

0
回復
liaolifeng
LV.6
11
2012-02-25 10:23
@有路
是三極管，但是，看數據手冊，它可以通過的電路也挺大的，Ic可以達到3A
把你這個管子換成NPN的 D882應該是合適的具體你看看參數……
0
回復
有路
LV.2
12
2012-02-25 10:28
@liaolifeng
把你這個管子換成NPN的D882應該是合適的具體你看看參數……

哪個管子？換Q1還是TIP127?

0
回復
liaolifeng
LV.6
13
2012-02-25 10:35
@有路
哪個管子？換Q1還是TIP127?
你的第9貼說的原理是沒錯，當你的Q1導通后 127確實B極是低電平處于導通階段，那導通的階段輸入的電位也會被拉掉，你將他的方式換一下。改成Q1導通的時候無輸出，關斷的時候有輸出的狀況。。就是將127改成NPN管。。試一下吧！
0
回復
有路
LV.2
14
2012-02-25 10:39
@liaolifeng
你的第9貼說的原理是沒錯，當你的Q1導通后127確實B極是低電平處于導通階段，那導通的階段輸入的電位也會被拉掉，你將他的方式換一下。改成Q1導通的時候無輸出，關斷的時候有輸出的狀況。。就是將127改成NPN管。。試一下吧！
嗯，那我試一下，謝謝你啊。。。對了，你以前有沒有做過用單片機輸出PWM，然后，控制上圖的BUCK的降壓電路啊？
0
回復
ta7698
LV.9
15
2012-02-25 11:34

TIP127的基極到Q1集電極之間一定要串一個電阻！否則你的PWM信號一旦高電平就短路！

0
回復
liaolifeng
LV.6
16
2012-02-25 11:44
@有路
嗯，那我試一下，謝謝你啊。。。對了，你以前有沒有做過用單片機輸出PWM，然后，控制上圖的BUCK的降壓電路??？
對了你的PWM信號最好不是直接單片機出來的 單片機出來的信號很微弱不一定能直接控制三極管處于完全導通截止?fàn)顟B(tài)。。。
0
回復
2012-02-25 14:48
@ta7698
TIP127的基極到Q1集電極之間一定要串一個電阻！否則你的PWM信號一旦高電平就短路！

建議pwm輸入端4.7k電阻上反并關斷加速二極管，用示波器看9013集電極是否有足夠幅度的pwm脈沖。還要避免輸入直流偏置電壓，不行的話改電容隔直或光耦耦合。

0
回復
有路
LV.2
18
2012-02-26 10:19
@ta7698
TIP127的基極到Q1集電極之間一定要串一個電阻！否則你的PWM信號一旦高電平就短路！
在實際的電路中，是有加電阻的，可是還是不行。。。不知道為什么。。。始終找不到原因。。。
0
回復
samsung陳
LV.8
19
2012-02-27 19:23
@ta7698
TIP127的基極到Q1集電極之間一定要串一個電阻！否則你的PWM信號一旦高電平就短路！
是的啊，PNP所謂低電平導通，其實只是基極比集電極低0.4-0.6V就行，比如輸入12V，那基極電位只要11.6V就飽和導通了
0
回復
zq2007
LV.11
20
2012-02-27 20:10
@samsung陳
是的啊，PNP所謂低電平導通，其實只是基極比集電極低0.4-0.6V就行，比如輸入12V，那基極電位只要11.6V就飽和導通了
樓主，你的這個電路具體功能是？
0
回復
有路
LV.2
21
2012-02-28 11:30
@zq2007
樓主，你的這個電路具體功能是？

利用BUCK電路，實現降壓。。。

0
回復
pangjihao
LV.10
22
2012-02-28 12:13
把TIP127焊開,在L1處用DC電源接上,看電壓和電流是不是正常的,如果是有短路的話和你的線路是沒有關系的.看那里出錯,有時并不一定是線路的問題.
0
回復
zouliquan
LV.4
23
2012-02-28 12:29
@pangjihao
把TIP127焊開,在L1處用DC電源接上,看電壓和電流是不是正常的,如果是有短路的話和你的線路是沒有關系的.看那里出錯,有時并不一定是線路的問題.

建議在電感前面加個二極管吧，實在不行把電感斷開看看有沒有電壓，一步步慢慢的來，就幾個元器件應該很好找的。

0
回復
小凡凡
LV.7
24
2012-02-28 13:33
@有路
利用BUCK電路，實現降壓。。。



                                          在輸出接上LC濾波電路就可以了
