新手做UC3842/200W反激電源求高手們指正（已完工+圖+波形）

各位大俠們好；

        沒做過開關電源哈，一LED燈廠老板要做12V/15A開關電源，成本當然是最主要的。開工前對啥是正激、反激基本不了解。好在有點電子的基本功底，選方案時開始臨時抱佛腳，才知道一些基本理論，低成本就只能選反激了。但反激做200W的不是很多，買了個聽說是名牌（JS說的）100W電源來解剖，又在

本論壇找到近似功率的文章數據做參考用E135\40繞變壓器數個，在我理解開關電源功率大小就是開關管、變壓器大小不同而已，直接替換下“名牌100W”變壓器試，結果當然是一塌糊涂，因當時還不知道要留氣隙。沒辦法，只好一個個原件地去了解，在本論壇找答案，通過多次參數、數據調試?；就旯ぁＰ枞煌旯ち?，但我對自己做出的東西是否正確還是不清楚的。所以發帖求正，同時感謝本論壇幾位高手“心中有冰”“世界真奇妙”等大俠的文章。

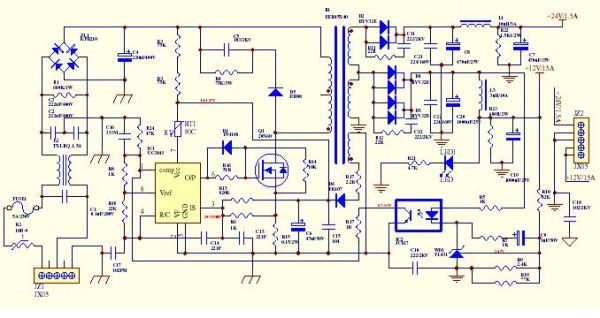

原理圖；

工作條件、參數；

輸出；      1);+12V/15A,   滿負載壓降0.3V

                  2)+24V/1.5A

輸入；AV 90-230V

散熱條件；140 X 140 X 2 mm鋁片做成U型+風冷。

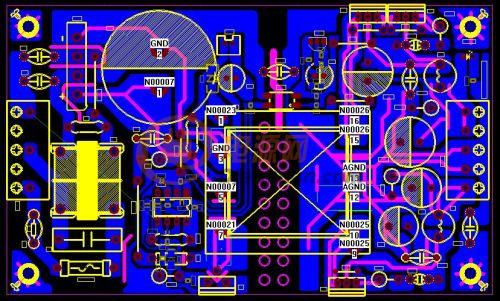

PCB圖，

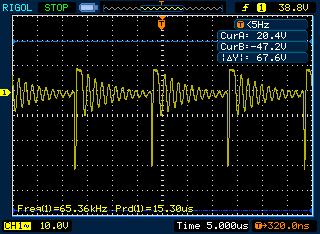

空載MOSFET D上波形.JPG  -10倍探頭

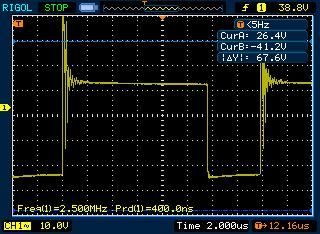

12V 8.5A時MOSFET D上波形.JPG，-10倍探頭。此時溫度（24小時煲機）應在70度左右，無風冷。

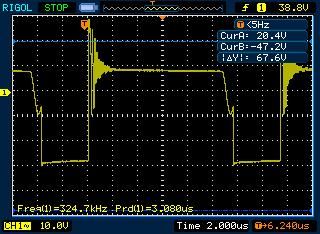

12V 16A時MOSFET D上波形.JPG，-10倍探頭，應在85度以上，40X40 12V 風冷。

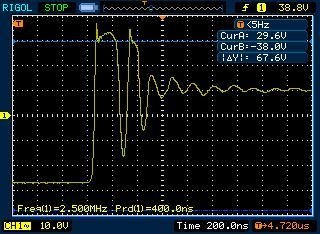

12V 16A時MOSFET D上波形頭展開圖.JPG  -10倍探頭

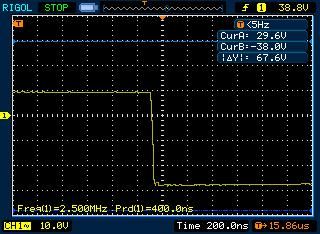

12V 16A時MOSFET D上波形尾部展開圖.JPG，-10倍探頭，8.5A時有個缺口，16A時沒啦。



      同上面介紹的一樣，我不知啥叫正常，還有很多波形圖上不了。

效率測試；用IT8512輸出是86%（15A時）用電流表監測輸入電流電壓側是93%（應是功率因數未補償吧）。

溫度不用說啦，不要風冷肯定是不行的了，140 X 140 X 2 mm的散熱遠遠不夠。

       MOSFET管發熱不大，13N60,18N60,20N60我都試過，滿功率長期工作均無問題。主要溫度在整流管，我目前用的是MBR3010 整流半橋并聯，不知合理否。

        以上求大家評論。再次謝謝大家了。





全部回復(31)
正序查看
倒序查看
asouth
LV.8
2
2012-03-02 16:23
厲害！看不到圖?。?/div>
0
回復
2012-03-02 16:27
@asouth
厲害！看不到圖??！

沒發過圖片，我是先弄到我的相冊里在COPY過來的，咋看不見呢？？？？

0
回復
asouth
LV.8
4
2012-03-02 16:29
@heyong163b
沒發過圖片，我是先弄到我的相冊里在COPY過來的，咋看不見呢？？？？[圖片]
上傳圖片或附件；上傳完畢，需點擊“插入編輯器”。
0
回復
2012-03-02 16:38
@asouth
上傳圖片或附件；上傳完畢，需點擊“插入編輯器”。

我用復制沾貼，我看到圖片了，你們能看到嗎？請多提意見。



0
回復
2012-03-02 21:18
@heyong163b
我用復制沾貼，我看到圖片了，你們能看到嗎？請多提意見。
看到圖片了，mbr30100有什么問題呢？ 用同步整流的話效率會高一點。
0
回復
2012-03-03 15:07

別冷場了，請大俠們跟進，根據你們所掌握的正確電路、波形多提意見??！

0
回復
2012-03-03 17:09
@heyong163b
別冷場了，請大俠們跟進，根據你們所掌握的正確電路、波形多提意見?。?/span>
波形正確，第一次能搞這么好很不錯的
0
回復
小凡凡
LV.7
9
2012-03-03 19:22
@qinzutaim
波形正確，第一次能搞這么好很不錯的[圖片]

私下說句，賺的錢老板拿了，但風險要自己去承擔。

可以頻繁送樣，但最好先不要急著量產，多花點時間去認真測試、優化，為今后設計的大功率反激產品打下堅實基礎。

另外，市場上200W的LED電源產品，幾乎都是LLC。



0
回復
heyong163b
LV.5
10
2012-03-03 21:10
@qinzutaim
波形正確，第一次能搞這么好很不錯的[圖片]
     謝謝你的“肯定”，我有點自信心了。
0
回復
zq2007
LV.11
11
2012-03-03 21:27
@heyong163b
回復8帖 qinzutaim    謝謝你的“肯定”，我有點自信心了。
3842強悍啦。
0
回復
heyong163b
LV.5
12
2012-03-03 21:39
@小凡凡
私下說句，賺的錢老板拿了，但風險要自己去承擔?？梢灶l繁送樣，但最好先不要急著量產，多花點時間去認真測試、優化，為今后設計的大功率反激產品打下堅實基礎。另外，市場上200W的LED電源產品，幾乎都是LLC。
       說實在的，我開發過的電子產品我也記不清有多少了，自我感覺對項目也算夠嚴謹?shù)牧耍珡膩頉]有過象這個“產品”這樣不自信過，雖都是電子產品，對原件的性能、特性也算了如指掌，可能是行業不同，特別是成本大于一切的低價位產品市場，所有能力幾乎都用到了極限，這在其它常規電子產品中是不可思議的。
       LLC，對我來說又是新名詞了！開關電源是電能變換主要發展方向，我一定認真學習。謝謝小凡凡的提議，看得出你是一位很有實戰經驗的老手，你的回復驗證了我不自信的關鍵點，對老板來講成本大于一切，但對一個成熟的工程師，可靠性才是重要的，對本人、對老板、對用戶負責是產品設計工程師的基本職責。謝謝你的提醒。
0
回復
小凡凡
LV.7
13
2012-03-04 00:48
@heyong163b
回復8帖 qinzutaim    謝謝你的“肯定”，我有點自信心了。

沒有貶低的意思，這個產品用反激設計，特別是無PFC的情況下，存在極大的設計風險...........

最低90VAC輸入，200W功率，單個TO-220封裝的管子，EI40磁芯，15A輸出用一兩個小電解電容。從輸入到輸出的元器件，都明顯存在嚴重的裕量不足，更何況LED電源一般大多都是滿負荷運行.........

對于LED電源，很多芯片公司有很多完整的設計方案，可以直接參考，成本算下來也不一定會相差太大。老板實在不同意的話，就用反激設計在窄范圍輸入，風險也會小很多（國內產品沒必要搞低壓輸入，其實很多公司的LED電源也是這么設計的），或者低壓降額使用（低壓輸入自動限制輸出功率），最大程度去規避可能預料到的風險。

0
回復
heyong163b
LV.5
14
2012-03-04 02:46
@小凡凡
沒有貶低的意思，這個產品用反激設計，特別是無PFC的情況下，存在極大的設計風險...........最低90VAC輸入，200W功率，單個TO-220封裝的管子，EI40磁芯，15A輸出用一兩個小電解電容。從輸入到輸出的元器件，都明顯存在嚴重的裕量不足，更何況LED電源一般大多都是滿負荷運行.........對于LED電源，很多芯片公司有很多完整的設計方案，可以直接參考，成本算下來也不一定會相差太大。老板實在不同意的話，就用反激設計在窄范圍輸入，風險也會小很多（國內產品沒必要搞低壓輸入，其實很多公司的LED電源也是這么設計的），或者低壓降額使用（低壓輸入自動限制輸出功率），最大程度去規避可能預料到的風險。
       我沒有說你貶低啥，估計你沒祥看我的回復。
       我將電源拿到實物上做過測試的，它是一個舞臺幻影編程LED光投射系統，真實電流并不大，但除LED外是最麻煩的大小電機近10個，最大電流不到12A，但對方產品一致性很差，個別真的能上15A，這也是老板的前一個配套電源失敗的原因，在此之前我并不知道他還有個失敗案例在先，得知后心里就開始敲鼓了，我專門上該舞臺燈光廠去了解過。本電源的難點決不是LED，是電機的啟動電流，好在均工作于間隙狀態，平均電流不到8A（小時均值），發熱在實物上應該不是問題，關鍵是對突發電流的應付能力。后來才知其實在原來的電源稍做改動是可以應用的。就是調整MOSFET S 電阻，原0.22R肯定太大，保護電流不到13A，我改成0.15R真實保護在20A左右，基本可以避免該配套機正常運轉時不出現過流保護。
         關鍵詞；均流不大、沖擊電流大、過流保護，考慮風扇的可靠性又增加了PCT溫度保護。就是依據上述的工作條件我心里才有些底，敢放出去批量的。好在已批量過兩次了，暫時還沒發現問題。最讓我不放心的只是我對開關電源毫無經驗才有此貼的出現。
0
回復
小凡凡
LV.7
15
2012-03-04 12:16
@heyong163b
回復13帖； 小凡凡      我沒有說你貶低啥，估計你沒祥看我的回復。      我將電源拿到實物上做過測試的，它是一個舞臺幻影編程LED光投射系統，真實電流并不大，但除LED外是最麻煩的大小電機近10個，最大電流不到12A，但對方產品一致性很差，個別真的能上15A，這也是老板的前一個配套電源失敗的原因，在此之前我并不知道他還有個失敗案例在先，得知后心里就開始敲鼓了，我專門上該舞臺燈光廠去了解過。本電源的難點決不是LED，是電機的啟動電流，好在均工作于間隙狀態，平均電流不到8A（小時均值），發熱在實物上應該不是問題，關鍵是對突發電流的應付能力。后來才知其實在原來的電源稍做改動是可以應用的。就是調整MOSFETS電阻，原0.22R肯定太大，保護電流不到13A，我改成0.15R真實保護在20A左右，基本可以避免該配套機正常運轉時不出現過流保護。        關鍵詞；均流不大、沖擊電流大、過流保護，考慮風扇的可靠性又增加了PCT溫度保護。就是依據上述的工作條件我心里才有些底，敢放出去批量的。好在已批量過兩次了，暫時還沒發現問題。最讓我不放心的只是我對開關電源毫無經驗才有此貼的出現。

此類產品，采用電流模式控制芯片、較細的線徑（相對較多的匝數）、較大氣隙及最小漏感設計可很大程度提高產品的可靠性。

原理圖看的不是很清楚：

1、變壓器采用最小漏感設計，盡量控制在2%以下（EI40做到1%以下比較難）；

2、KRP控制在0.40-0.66之間（中心柱氣隙0.5～0.8mm，以漏感比值及中心柱氣隙來確定LP（KRP），視情況而定。

3、RCD緩沖，D最好采用HER20X，R不要小于3W，C的容量在4.7nF-10nF之間；

4、MOS管的驅動電阻取10～47歐，不要考慮EMI，如果會改版，就再加一個PNP管；

5、VCC采用線性穩壓供電，且VCC電容不可低于47uF，耐壓不低于50V，最好用100 uF/50V。

   采用UC3842，有太多的人吃過此虧；因為VCC重視不夠，采用22 uF電解，甚至10 uF……….

6、限流電阻也不能取得過小，否則低壓全滿載開機容易損壞，最好是手動調整設置，必要時從HVDC拉個電阻下來；

7、PIN3的RC緩沖參數：R、C取值均不可過大，以獲取最快保護速度；

0
回復
heyong163b
LV.5
16
2012-03-04 13:52
@小凡凡
此類產品，采用電流模式控制芯片、較細的線徑（相對較多的匝數）、較大氣隙及最小漏感設計可很大程度提高產品的可靠性。原理圖看的不是很清楚：1、變壓器采用最小漏感設計，盡量控制在2%以下（EI40做到1%以下比較難）；2、KRP控制在0.40-0.66之間（中心柱氣隙0.5～0.8mm，以漏感比值及中心柱氣隙來確定LP（KRP），視情況而定。3、RCD緩沖，D最好采用HER20X，R不要小于3W，C的容量在4.7nF-10nF之間；4、MOS管的驅動電阻取10～47歐，不要考慮EMI，如果會改版，就再加一個PNP管；5、VCC采用線性穩壓供電，且VCC電容不可低于47uF，耐壓不低于50V，最好用100uF/50V。  采用UC3842，有太多的人吃過此虧；因為VCC重視不夠，采用22uF電解，甚至10uF……….6、限流電阻也不能取得過小，否則低壓全滿載開機容易損壞，最好是手動調整設置，必要時從HVDC拉個電阻下來；7、PIN3的RC緩沖參數：R、C取值均不可過大，以獲取最快保護速度；

這才是我真正需要的嘛！謝謝了哈?。?/p>

      我目前用的是EER40  PC40，初次級均用0.31按5A/mm平方并繞，自己繞漏感能控制在3%，我抽查了下批量只能控制在5%內就不錯了。按初級電感量350uH定的中心柱氣隙,具體是多少我倒沒測試過。除漏感外基本滿足你的經驗。
      關于RCD，我目前只用RC，22R 2N2 ，HER20*我比較了MBR3010的帶流正相壓降，所以就選MBR3010了，滿功率老化它的溫度最高，肯定也是損耗最大的地方，估計也是最有提升潛力的地方。我會抽空再試試。包括同步整流。
      MOS管驅動電阻就是G極電阻吧，22R并4148.你是說再給MOS管加PNP驅動？這我真沒想過。一定玩下。
      UC3842 Vcc 與另一組24V、1.5A我在實驗時花的功夫最大，上燈光廠看到整個系統后才放心24V這一組，對方在這里有一組15V/3A PWM隔離系統。我就專一搞Vcc，查閱很多網上資料，最后將該組繞在最外層再加一個小電感（原理圖中無），并調整到HVDC阻值，首先保證低壓起動的同時高壓滿負荷不超過最高值并留有余量。基本不需線穩壓了。
      PIN3上拉我是接在VCC上的，這個不知會不會有問題。原方案PIN3的RC緩沖C取103 配1K并大量炸機，不懂開關電源的我也發現這是個問題，現在用的是221，包括到4PIN的斜率補償。我是參照“名牌機”改的，會不會小了點。

0
回復
小凡凡
LV.7
17
2012-03-04 14:26
@heyong163b
這才是我真正需要的嘛！謝謝了哈??！     我目前用的是EER40 PC40，初次級均用0.31按5A/mm平方并繞，自己繞漏感能控制在3%，我抽查了下批量只能控制在5%內就不錯了。按初級電感量350uH定的中心柱氣隙,具體是多少我倒沒測試過。除漏感外基本滿足你的經驗。     關于RCD，我目前只用RC，22R2N2，HER20*我比較了MBR3010的帶流正相壓降，所以就選MBR3010了，滿功率老化它的溫度最高，肯定也是損耗最大的地方，估計也是最有提升潛力的地方。我會抽空再試試。包括同步整流。     MOS管驅動電阻就是G極電阻吧，22R并4148.你是說再給MOS管加PNP驅動？這我真沒想過。一定玩下。     UC3842Vcc與另一組24V、1.5A我在實驗時花的功夫最大，上燈光廠看到整個系統后才放心24V這一組，對方在這里有一組15V/3APWM隔離系統。我就專一搞Vcc，查閱很多網上資料，最后將該組繞在最外層再加一個小電感（原理圖中無），并調整到HVDC阻值，首先保證低壓起動的同時高壓滿負荷不超過最高值并留有余量。基本不需線穩壓了。     PIN3上拉我是接在VCC上的，這個不知會不會有問題。原方案PIN3的RC緩沖C取103配1K并大量炸機，不懂開關電源的我也發現這是個問題，現在用的是221，包括到4PIN的斜率補償。我是參照“名牌機”改的，會不會小了點。

"關于RCD，我目前只用RC，22R 2N2 ，HER20*我比較了MBR3010的帶流正相壓降，所以就選MBR3010了，滿功率老化它的溫度最高，肯定也是損耗最大的地方，估計也是最有提升潛力的地方。我會抽空再試試。包括同步整流。"

HER20X指的是初級繞組緩沖二極管，不要用HER107、FR107之類的二極管.........

EER40，把漏感比值做到1-1.5%應該比較容易；5%的漏感，意味著全滿載工作，漏感中將會存儲10W的能量...........

如果是CCM模式設計，盡量不要采用帶同步整流設計。

0
回復
heyong163b
LV.5
18
2012-03-04 14:40
@小凡凡
"關于RCD，我目前只用RC，22R2N2，HER20*我比較了MBR3010的帶流正相壓降，所以就選MBR3010了，滿功率老化它的溫度最高，肯定也是損耗最大的地方，估計也是最有提升潛力的地方。我會抽空再試試。包括同步整流。"HER20X指的是初級繞組緩沖二極管，不要用HER107、FR107之類的二極管.........EER40，把漏感比值做到1-1.5%應該比較容易；5%的漏感，意味著全滿載工作，漏感中將會存儲10W的能量...........如果是CCM模式設計，盡量不要采用帶同步整流設計。

        哦，這個呀，我用的是HER208,電容用的103+47K/3w，溫度也較高。問一下，如D極上沖波不是很高的話能否降低電容值、加大電阻值降低熱量及稍提高效率呢？

        變壓器在小功率時就有溫升（不風冷時），應是漏感造成的，看來工藝必須提高才行。

        同步整流只是玩而已，老板哪會同意！

0
回復
heyong163b
LV.5
19
2012-03-04 15:00
@小凡凡
"關于RCD，我目前只用RC，22R2N2，HER20*我比較了MBR3010的帶流正相壓降，所以就選MBR3010了，滿功率老化它的溫度最高，肯定也是損耗最大的地方，估計也是最有提升潛力的地方。我會抽空再試試。包括同步整流。"HER20X指的是初級繞組緩沖二極管，不要用HER107、FR107之類的二極管.........EER40，把漏感比值做到1-1.5%應該比較容易；5%的漏感，意味著全滿載工作，漏感中將會存儲10W的能量...........如果是CCM模式設計，盡量不要采用帶同步整流設計。

關于CCM模式設計，盡量不要采用帶同步整流設計。

        我還沒弄懂各個模式，正在學習中，針對你這句話，我能不能這樣理解，反激電源除靠電感儲能外必須靠整流二極管、電解組成放電回路，同步整流會破壞或?qū)@一過程不利。那整流二極管準確的說是續流管了。

       同理，反激式開關電源整流后的第一個電解電容（CL前）實際并不是單純的濾波，而是能量變換原件之一。我反復考慮過該問題，如這樣的話這個容值就不是越大越好了。它必須根據電壓、電流、頻率來取最佳值，我在本壇暫時沒找到關于這個疑問的解答。

0
回復
小凡凡
LV.7
20
2012-03-04 15:17
@heyong163b
       哦，這個呀，我用的是HER208,電容用的103+47K/3w，溫度也較高。問一下，如D極上沖波不是很高的話能否降低電容值、加大電阻值降低熱量及稍提高效率呢？       變壓器在小功率時就有溫升（不風冷時），應是漏感造成的，看來工藝必須提高才行。       同步整流只是玩而已，老板哪會同意！

       降低RCD緩沖的電容值沒有意義，可能使情況更壞，103/1KV夠了，在這個地方有些人會使用薄膜電容。電阻值看實際損耗等可以再適當提高，但在RCD上似乎提高不了多少效率！可能的話，可以用一個10-47歐電阻串在103/1KV電容下面。

0
回復
小凡凡
LV.7
21
2012-03-04 15:35
@heyong163b
關于CCM模式設計，盡量不要采用帶同步整流設計。       我還沒弄懂各個模式，正在學習中，針對你這句話，我能不能這樣理解，反激電源除靠電感儲能外必須靠整流二極管、電解組成放電回路，同步整流會破壞或?qū)@一過程不利。那整流二極管準確的說是續流管了。      同理，反激式開關電源整流后的第一個電解電容（CL前）實際并不是單純的濾波，而是能量變換原件之一。我反復考慮過該問題，如這樣的話這個容值就不是越大越好了。它必須根據電壓、電流、頻率來取最佳值，我在本壇暫時沒找到關于這個疑問的解答。

關反激的輸出級：

輸出繞組：原邊儲能并通過耦合，在次邊繞組兩端產生交流脈沖；

二極管：就只起到整流作用，將此交流脈沖整流成直流脈動脈沖；

前級電解電容：在次級繞組放電期間，輸出繞組（電感）與該電容一起組成LC濾波器，將直流脈動的脈沖串平均成直流成分；

后級LC濾波：進一步濾除開關頻率成分，與環路有關系；

       按照理論計算，前級的電解電容確實可以用很小容量的電解。但實際情況是，目前的電解電容ESR過高，不能承受過大的紋波電流，長期使用往往會導致電容溫升過高，直接爆掉。

        CCM盡量不采用同步整流，其最大的問題是變壓器（電感）中包含直流成分，同步控制所需的開通、關斷信號無法快速、準確檢測。目前有些芯片在一些特點條件下可以可靠工作在CCM模式，但需要的是更多的實驗測試和廠家的技術支持等。

0
回復
heyong163b
LV.5
22
2012-03-04 18:49
@小凡凡
關反激的輸出級：輸出繞組：原邊儲能并通過耦合，在次邊繞組兩端產生交流脈沖；二極管：就只起到整流作用，將此交流脈沖整流成直流脈動脈沖；前級電解電容：在次級繞組放電期間，輸出繞組（電感）與該電容一起組成LC濾波器，將直流脈動的脈沖串平均成直流成分；后級LC濾波：進一步濾除開關頻率成分，與環路有關系；      按照理論計算，前級的電解電容確實可以用很小容量的電解。但實際情況是，目前的電解電容ESR過高，不能承受過大的紋波電流，長期使用往往會導致電容溫升過高，直接爆掉。       CCM盡量不采用同步整流，其最大的問題是變壓器（電感）中包含直流成分，同步控制所需的開通、關斷信號無法快速、準確檢測。目前有些芯片在一些特點條件下可以可靠工作在CCM模式，但需要的是更多的實驗測試和廠家的技術支持等。
哦，明白了，謝謝！
0
回復
led公子
LV.9
23
2012-06-08 10:46

發的什么圖片啊, 看都看不了

0
回復
heyong163b
LV.5
24
2012-06-08 11:06
@led公子
發的什么圖片啊,看都看不了

你電腦有問題。



0
回復
led公子
LV.9
25
2012-06-08 17:07
@heyong163b
你電腦有問題。

也許我 屏幕太小了吧

看不清楚

 能不能把你的詳細資料發我信箱呢

謝謝

0
回復
led公子
LV.9
26
2012-06-09 10:36

高人啊, 給點資料

0
回復
waterayay
LV.7
27
2012-06-09 14:56
0
回復
rensheng
LV.4
28
2012-06-09 22:19
不錯，學習啦，圖紙能清晰些就更好啦。
0
回復
heyong163b
LV.5
29
2012-06-11 14:22
@rensheng
不錯，學習啦，圖紙能清晰些就更好啦。

我找下，重發高清圖出來哈。

0
回復
heyong163b
LV.5
30
2012-06-11 14:59
@heyong163b
我找下，重發高清圖出來哈。



變壓器是通過無數次實驗得到的最佳數據，但要注意鐵心質量，我選了幾個變壓器廠，都是PC40，但結果賭博一樣，質量差的直接炸機，因我老化全是90%功率自然冷。高溫磁飽和炸機電路保護是起不了作用的。





UC3842_200w_sch

修改了溫控開關位置，原來那個位置如起控是要燒IC的，改后為打嗝保護。還有；如滿載200W必須強風冷才行。如引用到24、48V輸出效率更高，36V以上可自然冷。

      PCB有改，就不發圖了。

      有問題請隨時提出。

0
回復
hnzfm
LV.2
31
2012-06-25 15:21
@heyong163b
[圖片] 變壓器是通過無數次實驗得到的最佳數據，但要注意鐵心質量，我選了幾個變壓器廠，都是PC40，但結果賭博一樣，質量差的直接炸機，因我老化全是90%功率自然冷。高溫磁飽和炸機電路保護是起不了作用的。  [圖片]UC3842_200w_sch 修改了溫控開關位置，原來那個位置如起控是要燒IC的，改后為打嗝保護。還有；如滿載200W必須強風冷才行。如引用到24、48V輸出效率更高，36V以上可自然冷。     PCB有改，就不發圖了。     有問題請隨時提出。

變壓器看不明白
