tl494的9,10兩個腳怎么不出脈沖波形呢？仿真是可以出來的，附圖，謝謝大家

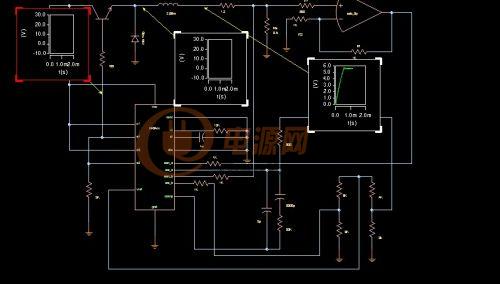

 我仿真這個電路是出了方波的，可是自己調試的時候又沒有，主要是9,10兩個腳沒有輸出，我已經把圖附著了，希望大家?guī)臀铱纯?，我調了好幾天，也不知道哪里有問題





全部回復(5)
正序查看
倒序查看
zq2007
LV.11
2
2012-03-03 16:12
TL494其它腳有什么異常嗎？比如供電，RC電路等。
0
回復
2012-03-03 16:21
@zq2007
TL494其它腳有什么異常嗎？比如供電，RC電路等。
檢查3腳反饋、4腳死區工作狀態，8、11與vcc連接及工作電壓等是否正常。還有實際用Pmos管接8、11腳驅動會更好。
0
回復
2012-03-07 19:21
@ymyangyong
檢查3腳反饋、4腳死區工作狀態，8、11與vcc連接及工作電壓等是否正常。還有實際用Pmos管接8、11腳驅動會更好。
請問你知道為什么，我改變4腳的電壓，輸出占空比改變，可是輸出方波的電壓幅值也跟著改變嗎？
0
回復
2012-03-07 19:22
@zq2007
TL494其它腳有什么異常嗎？比如供電，RC電路等。
請問你知道為什么，我改變4腳的電壓，輸出占空比改變，可是輸出方波的電壓幅值也跟著改變嗎？
0
回復
2012-03-07 22:36
@十里平湖
請問你知道為什么，我改變4腳的電壓，輸出占空比改變，可是輸出方波的電壓幅值也跟著改變嗎？
4腳調的死區時間，應該跟輸出方波電壓幅值關系不大。
