就是讓磁芯加速?gòu)?fù)位這樣的正激電路能使電路工作的占空比增大嗎?
就是讓磁芯加速?gòu)?fù)位全部回復(11)
正序查看
倒序查看
@mpc8

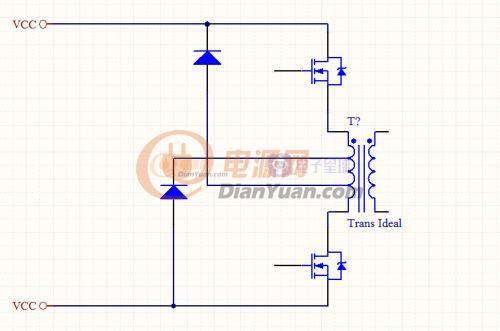

是正激阿!只是變形了一下復位的時候用了中間的繞組!我想這樣就可以增加電路的工作占空比而不是普通雙管正激占空比等于0.5
你好，樓主。
這個電路的占空比設定考慮和普通單管的考慮應該一致。主要思路都是：開關管關斷時，保證復位線圈能將“勵磁能量”釋放完。所以，如果導通0.4，那么關斷（復位）也要0.4；如果導通0.5，那么關斷（復位）要0.5
具體可以參考《開關電源設計第二版》第57頁到59頁，樓主的疑問就在59頁上方。希望能幫助到你。
0
回復
@hq936
個人覺得從圖上看，這個電路應該是加長了復位時間。把二極管與變壓器的節點和MOS管的換下才是加快復位速度把，也就是復位繞組的匝數大于初級的才是加快。伏秒平衡V1*Ton=V2*Toff，若復位匝數大于初級，V2>V1,所以Toff
呵呵，是啊，我是這么認為的，且還有冰版的貼子里看到關于復位繞組的問題，我印像中是復位繞組多于初級繞組，這樣可以加快復位和降低開關管應力，開關管的耐壓可以取低些，對于單管正激來說很好，可是昨晚找好好外都沒找到那一貼，上午找了一陣子也沒找到，依稀記得是老礦石師傅回喬老爺?shù)囊痪湓?br />
