時代NB-500氣保焊機奇怪故障，求助

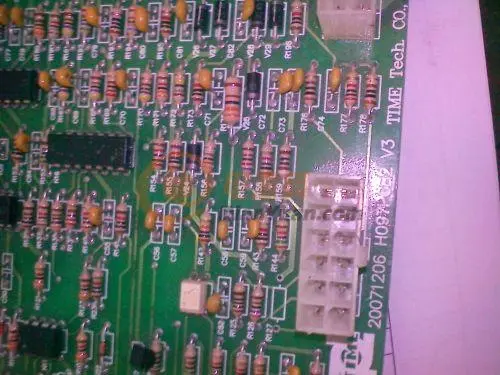

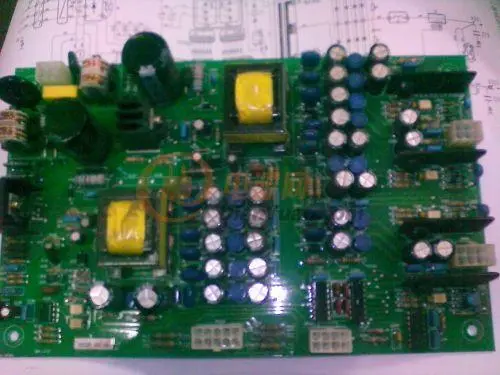

一連幾臺全新機，都出現這個問題，空載電壓只有38V左右，正常值是70V左右，怪就怪在，連控制板和驅動板一起換掉，都不能解決問題，IGBT模塊我們也成對換過，在好的機子上拆下來的，另外，注意到控制板上，有編號H097 PCB2 V3和H152 PCB2 V4兩種版本，好像不能通用，接口全是一樣的，
全部回復(9)
正序查看
倒序查看
wxh0734
LV.2
2
2012-03-03 21:50





0
回復
2012-03-04 10:54
不懂。幫你頂下
0
回復
hw09527
LV.5
4
2012-03-04 20:29
@xinzhixin321
不懂。幫你頂下[圖片]

你查過快恢復二極管了嗎,時代的我見過用DW的,DW的管子如果壞了是不短路的.必須把主變拆下,一個一個的測  .

0
回復
2012-03-04 20:44

電流反饋線開路了 也是這樣  分流器過來的

0
回復
272212100
LV.6
6
2012-03-04 21:00
@wxh0734
[圖片] [圖片]
問廠家把什么改了.問題就出來了
0
回復
2012-03-04 22:10
你試著焊一下，看能不能焊，我見過有一款焊機有防電擊的功能，空載輸出就是只有30V但焊接是正常的，當時我也以為焊機有故障，繞了好大彎子呢！
0
回復
2012-03-04 22:22
@wxh0734
[圖片] [圖片]

把4個橋臂的驅動波形看看，要把示波器探頭掛在IGBT的門極上看，我估計有橋臂沒動作，這樣就只有半個波，所以空載電壓就只有一半左右。應該是驅動板到IGBT的線有斷的，驅動信號沒送過去。

0
回復
2012-03-04 22:26
版本不同，只是單片機寫入的程序不同。
0
回復
ZX710086
LV.5
10
2012-03-06 18:36
7數的朋友說得很好，這是一個反饋檢測，來保護IGBT的使用受命的，當焊接的時候，30V其實是一個假電源，給一個運算反負饋，當焊接的時候正負短路，30V電源續流，拉底電平，使主控板工作，PWM脈沖，主變得電，焊接。則反之。。。。。。。。。
