看是這個嗎???
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1146473072.gif');}" onmousewheel="return imgzoom(this);">

呵呵!!是的是的,真是謝謝.以前好象還有各點工作波形的?

這個是不帶反饋的電子變壓器

昨天試驗用磁罐作正交變壓器代替節能燈電路中的磁環實現穩壓控制,剛剛做成功.由于用節能燈的板子改裝,輸出回路是串聯諧振+變壓器輸出,跟LLC略有不同.

祝賀你!效率有多高呢?

我做的為什么總是帶不起負載的呢?有誰能分析一下它的工作原理呢?它是ZCS還是ZVS呢?

LLC 是不是參與諧振的元件是2個電感一個電容呢 !還有LLCC  大俠指教啊

怎么沒人說話呢

噢,對不起!應該是的,Lr+Lm+Cr

Lm是什么呢 作用是什么呢?請賜教!

是否可用變壓器的勵磁電感擔當?

賜教不敢!我也是初學,一起學習!Lm是變壓器的勵磁電感,它在整個諧振周期內只參預一小段時間且Lm>>Lr,主要的還是Lr+Cr諧振.

今天我又調了一下電路,發現整流后濾波電容不能太大,否則帶不了負載甚至不起振!我按樓上電路做,自激頻率為141KHz,可我怎么也改變不了這個頻率,電路的工作頻率是由那些參數決定的呢?

Lm參與諧振作用何在呢?能否指教一下呢?

想改變頻率請從T2下手吧.

但我已更改過T2初級圈數和C2,都沒反應!T2出來的是很好的正弦波,但其它地方都沒有,奇怪!

只能給你一個觀念,就是如何讓T2磁飽和.能控制磁飽和時間就能控制頻率.再來就看你啦!!

多謝多謝

多謝你的指點!現已調試成功,單變換器的轉換效率為92%,應該還可以高一點.開關管實現ZVS,整流管實現ZCS,波形還可以.開關損耗很小,最重要的是EMI輻射很低呢!

恭喜啦!!有機會請把波形圖及成品相片貼上來給大夥瞧瞧,讓大家學習學習如何.

這個是一定的了,共同進步嘛!

搞錯了,開關管實現的也是ZCS

電容太多,太大,當然帶不起負載呀,你可以將輸出電容減少,試一試.

主要是為了下一步實現ZVS做準備.

Coss+Lm+Lr諧振就實現開關管的ZVS,Lr+Cr諧振實現ZCS.

Lr+Cr諧振實現ZCS,???????????

錯!

這可是多諧半橋!不是嗎?

請明示

你理解可能有誤,你再看看資料.

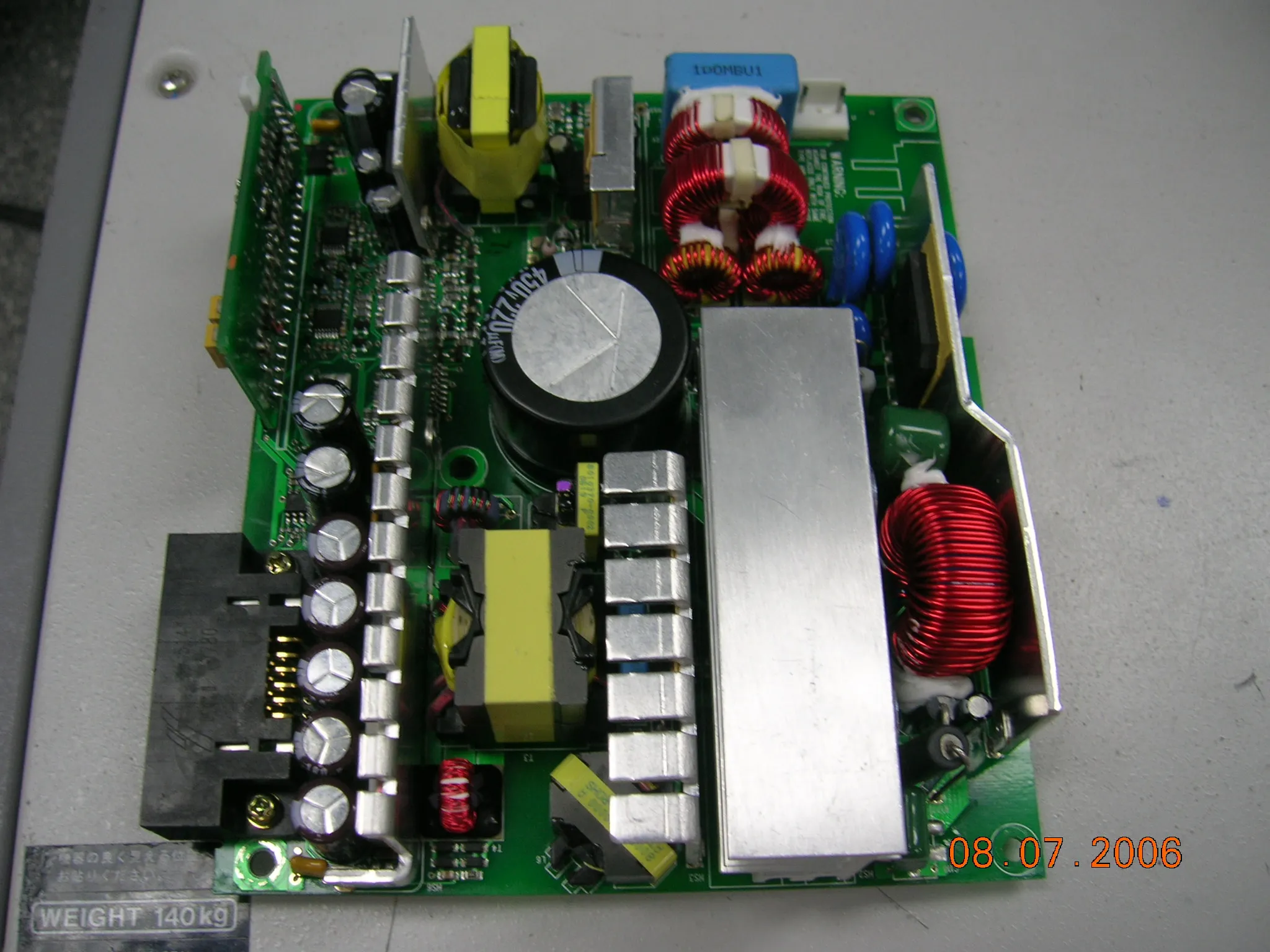

呵呵,上傳一個LLC電源產品,330W.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/44/1154944985.jpg');}" onmousewheel="return imgzoom(this);">
