探討:開關電源空載或輕載時間歇振蕩發出異音的原理及解決辦法

聲音可以從變壓器工藝解決,可是仍然會存在間歇振蕩,我認為與RCD緩沖器設計和反饋回路參數,變壓器參數有關,可是找不到可行的解決方法來消除振蕩,  請問有此經歷的同仁們一起來談談看,謝謝!
全部回復(32)
正序查看
倒序查看
guolun
LV.4
2
2006-11-14 22:25
這個問題很值得關注.
0
回復
孤燈下
LV.7
3
2006-11-15 08:32
什么IC做的?
0
回復
njugjf
LV.2
4
2006-11-15 10:32
我遇到的幾次,都是從反饋環路補償上面解決的.
0
回復
hosion
LV.6
5
2006-11-16 12:54
@孤燈下
什么IC做的?
我用過的IC,VERPER12,VERPER22,0165系列,FAN7601,SG5701等都有這個問題
0
回復
hosion
LV.6
6
2006-11-16 12:55
@njugjf
我遇到的幾次,都是從反饋環路補償上面解決的.
我現在改良是在IC的SENSE腳上想辦法
0
回復
ridelight
LV.1
7
2006-11-16 13:10
@njugjf
我遇到的幾次,都是從反饋環路補償上面解決的.
樓上幾位兄臺能不能說的詳細點,兄弟我也正為此苦惱.
謝謝了
0
回復
2006-11-16 13:40
@ridelight
樓上幾位兄臺能不能說的詳細點,兄弟我也正為此苦惱.謝謝了
和你間歇的頻率有關,在你低端和高端不容易聽到(人耳的聽覺范圍在20Hz-20kHz).所以可調整反饋回路調整間歇頻率.要做到空載低功耗聲音只能減小,不能完全消除.一般變壓器浸漆后聲音會小,還有一點就是和RCD浪涌吸收網絡內電容材質也有關系,此電容也是一個發聲源.
0
回復
孤燈下
LV.7
9
2006-11-16 17:50
@hosion
我用過的IC,VERPER12,VERPER22,0165系列,FAN7601,SG5701等都有這個問題
不熟悉這幾個IC!看看工作頻率會降低到多少?降低到20KHz以下了,說明是IC的固有缺陷.
不過,也可以看看他的Datasheet,沒有噪音的IC,一定會做顯著的宣傳.
0
回復
diode
LV.4
10
2006-11-16 17:56
@牽只螞蟻散步
和你間歇的頻率有關,在你低端和高端不容易聽到(人耳的聽覺范圍在20Hz-20kHz).所以可調整反饋回路調整間歇頻率.要做到空載低功耗聲音只能減小,不能完全消除.一般變壓器浸漆后聲音會小,還有一點就是和RCD浪涌吸收網絡內電容材質也有關系,此電容也是一個發聲源.
"還有一點就是和RCD浪涌吸收網絡有電容材質也有關系,此電容也是一個發聲源."
樓上老兄能說說為什么嗎?那和電容的大小有關嗎?
0
回復
2006-11-16 18:43
@diode
"還有一點就是和RCD浪涌吸收網絡有電容材質也有關系,此電容也是一個發聲源."樓上老兄能說說為什么嗎?那和電容的大小有關嗎?

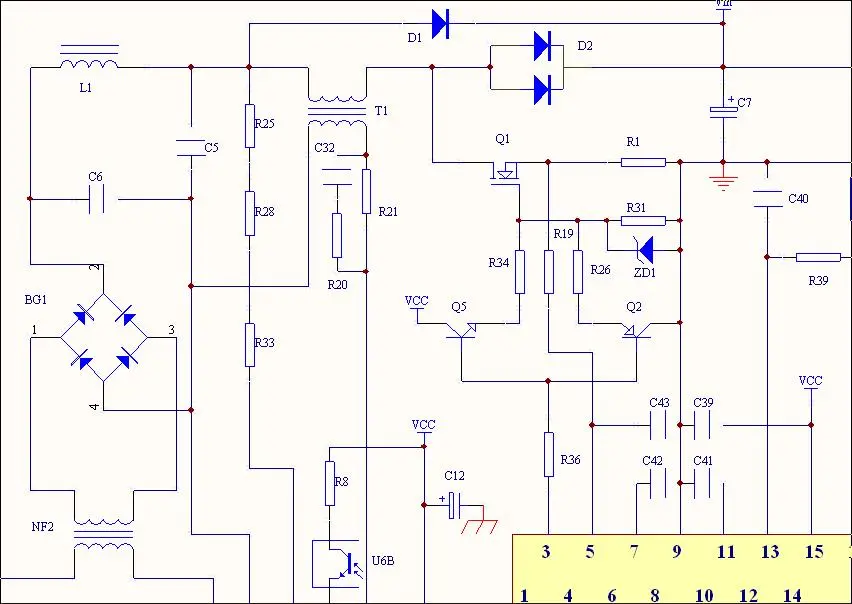

瓷片電容在充放電的時候,會引起資片介質震動.震動當然就會發出響聲.如果電容不好的話就會發出很大的響聲.實踐證明,反激的RCD網絡電容越大,響聲越大,但吸收效果好.我做個兩款電源板,都是由于電容發響聲的.一個方案是用CM0565R做的,RCD網絡的電容在空載的時候響聲很大,后來將Y5P改為藍色的Z5U電容,響聲明顯減小.另一個是LCD 電源PFC部分的二個電容,圖中的C5,C6.之前用普通的MEF金屬化電容,特別是低壓時響聲不是一般大.后來改用高頻大流的串心電容就OK了.不過這個PFC響聲和我的方案也有一定的關系.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163673810.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
wbj098
LV.5
12
2006-11-17 20:10
是變壓器設計不合理.
0
回復
wbj098
LV.5
13
2006-11-17 20:15
我認為是變壓器.振蕩頻率.什么電氣參數.?幫幫算一下.
0
回復
guolun
LV.4
14
2006-11-17 21:49
@wbj098
我認為是變壓器.振蕩頻率.什么電氣參數.?幫幫算一下.
我的經驗是:一般是變壓器發聲,浸漆后發聲大大減弱.空載發聲(負載無聲),那是間歇振蕩引起的,這樣可以節能.如果加大負載,發聲更厲害,那是反饋電路設計不合理產生的,在示波器上可以看到雜亂不穩定的波形.在TL431補償方面可以改善,如果還不行,在電源IC的FB端,通常是817的輸出端,加1-4.7uF的電解,可以根除.但是造成電源的瞬態反應差.
0
回復
jundz
LV.8
15
2006-11-18 10:49
關注中,這種問題我也遇到.
0
回復
roches
LV.3
16
2006-11-19 16:50
@guolun
我的經驗是:一般是變壓器發聲,浸漆后發聲大大減弱.空載發聲(負載無聲),那是間歇振蕩引起的,這樣可以節能.如果加大負載,發聲更厲害,那是反饋電路設計不合理產生的,在示波器上可以看到雜亂不穩定的波形.在TL431補償方面可以改善,如果還不行,在電源IC的FB端,通常是817的輸出端,加1-4.7uF的電解,可以根除.但是造成電源的瞬態反應差.
pcb layout 也值的注意.
0
回復
LV.1
17
2007-01-19 15:40
@jundz
關注中,這種問題我也遇到.
CM0565R最近我也在用,空載時叫,帶載就沒問題了.
0
回復
power88888
LV.6
18
2007-01-19 15:56
@
CM0565R最近我也在用,空載時叫,帶載就沒問題了.
關注中.......!
0
回復
2007-12-18 16:41
@power88888
關注中.......!
好好話題要頂呀!兄弟們上.
0
回復
wpcxp109
LV.5
20
2007-12-25 14:09
@ridelight
樓上幾位兄臺能不能說的詳細點,兄弟我也正為此苦惱.謝謝了
看看這篇文檔 1325601198562987.pdf
0
回復
power88888
LV.6
21
2007-12-27 09:09
@yonghua.chen
好好話題要頂呀!兄弟們上.
我認為是變壓器、及RCD中的C的材質也關系,有電容本身在空載時也會發出聲音.可換一下其它材質的電容試試!
0
回復
2007-12-27 16:27
**此帖已被管理員刪除**
0
回復
power006
LV.5
23
2007-12-27 21:09
@lingjiuweiwei
**此帖已被管理員刪除**
我認為,聲音出現的本質為兩個:1,電容急劇充放點,2,震蕩.
聲音和選擇的控制IC也有很大關系,我認為,任何一個PFC控制IC,其工作模式就從根本上決定了聲音問題,就算設計到最佳狀態,可能聲音問題也只能改善到一定程度,這時,換一個另一種工作模式的控制IC可能是上策.
在PFC回路,我曾處理過用6562控制引起的聲音問題,始終不能得到滿意的效果.后來,換一個電壓控制臨界模式的7530,結果大大改善聲音問題.
個人之見.

順便說個很怪的問題:
用6562做PFC控制的機子,在老化后,在正常工作條件下,有的有聲音,有的沒有,為什么?
這時的6562表面有烤焦似的黑斑,難道這是該6562是假貨的表現?換個新的6562后,沒了聲音.
0
回復
haojx1010
LV.1
24
2015-11-22 08:21
@diode
"還有一點就是和RCD浪涌吸收網絡有電容材質也有關系,此電容也是一個發聲源."樓上老兄能說說為什么嗎?那和電容的大小有關嗎?
電容換成薄膜電容也會好點
0
回復
haojx1010
LV.1
25
2015-11-22 08:24
@guolun
我的經驗是:一般是變壓器發聲,浸漆后發聲大大減弱.空載發聲(負載無聲),那是間歇振蕩引起的,這樣可以節能.如果加大負載,發聲更厲害,那是反饋電路設計不合理產生的,在示波器上可以看到雜亂不穩定的波形.在TL431補償方面可以改善,如果還不行,在電源IC的FB端,通常是817的輸出端,加1-4.7uF的電解,可以根除.但是造成電源的瞬態反應差.
FB端加電容也只能減小  無法根除啊  這樣只是降低了間歇震蕩的頻率
0
回復
zhangyiping
LV.9
26
2015-11-22 21:37
@power006
我認為,聲音出現的本質為兩個:1,電容急劇充放點,2,震蕩.聲音和選擇的控制IC也有很大關系,我認為,任何一個PFC控制IC,其工作模式就從根本上決定了聲音問題,就算設計到最佳狀態,可能聲音問題也只能改善到一定程度,這時,換一個另一種工作模式的控制IC可能是上策.在PFC回路,我曾處理過用6562控制引起的聲音問題,始終不能得到滿意的效果.后來,換一個電壓控制臨界模式的7530,結果大大改善聲音問題.個人之見.順便說個很怪的問題:用6562做PFC控制的機子,在老化后,在正常工作條件下,有的有聲音,有的沒有,為什么?這時的6562表面有烤焦似的黑斑,難道這是該6562是假貨的表現?換個新的6562后,沒了聲音.
有間歇震蕩的話題,如何消除,我看環路還是最重要的,占空比非常小時,難于支撐了,所以就出現了諧振震蕩了,1,環路調穩定一些,2,增大假負載的功率能量,3,如果有條件的話,無損耗的假負載,就是小小的變換器將輸出的網輸入的直流電壓輸送,假如這個效率是0,9,那么,十瓦的假負載的真負載的功率就是1瓦了,如果采用電阻10瓦功率太大了,無損耗就是像電子負載一樣的,但電路必須簡單,用一個555固定控制就可以了,這個脈寬也是可以調整的,就是電路簡單的好,復雜的就麻煩了。如果不調脈寬,采用3845固定的0,45占空比就可以了,也是非常簡單的。
0
回復
haojx1010
LV.1
27
2015-12-06 09:20
@hosion
我用過的IC,VERPER12,VERPER22,0165系列,FAN7601,SG5701等都有這個問題

0
回復
2015-12-10 11:39
好帖表沉啊
0
回復
莫火聲6
LV.7
29
2019-09-30 15:12
@電源網-娜娜姐
好帖表沉啊
0
回復
小夜
LV.1
30
2019-10-14 15:44
好貼
0
回復
lxg105
LV.2
31
2019-10-26 10:21
@牽只螞蟻散步
瓷片電容在充放電的時候,會引起資片介質震動.震動當然就會發出響聲.如果電容不好的話就會發出很大的響聲.實踐證明,反激的RCD網絡電容越大,響聲越大,但吸收效果好.我做個兩款電源板,都是由于電容發響聲的.一個方案是用CM0565R做的,RCD網絡的電容在空載的時候響聲很大,后來將Y5P改為藍色的Z5U電容,響聲明顯減小.另一個是LCD電源PFC部分的二個電容,圖中的C5,C6.之前用普通的MEF金屬化電容,特別是低壓時響聲不是一般大.后來改用高頻大流的串心電容就OK了.不過這個PFC響聲和我的方案也有一定的關系.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163673810.jpg');}"onmousewheel="returnimgzoom(this);">
RCD具體指的什么,是初級線圈并聯的吸收尖峰的那幾個元件嗎?
0
