阻容降壓電路電容燃燒起火

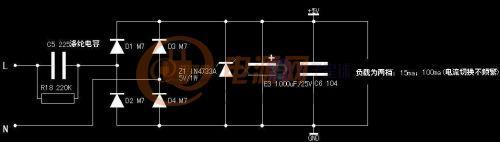

這也太嚇人了吧：我做的一個阻容降壓電路，給單片機和繼電器供電，在工作了2天后，225滌綸電容開始冒煙，冒了兩分鐘后，開始燃燒。在冒煙過程中，后面的電路還在工作正常，直到起火。燃燒了10秒后，電源跳閘。

請各位老大幫我分析一下原因。在線急等

全部回復(29)
正序查看
倒序查看
lm1001
LV.2
2
2012-03-14 14:05
自己頂一下
0
回復
米老鼠
LV.8
3
2012-03-14 14:19
@lm1001
自己頂一下

阻容降壓不能用滌綸電容做吧

滌綸電容屬于CL系列，一般用在直流場合或者低壓小電流

一般用CBB電容比較合適

0
回復
2012-03-14 14:25
5V有100mA負載了還不如拿一手機充電器接上用算了。
0
回復
lm1001
LV.2
5
2012-03-14 14:37
@feitian9000
5V有100mA負載了還不如拿一手機充電器接上用算了。

我也在考慮是否是如下幾個原因：1、電容要用CBB的；2、是否是未加限流電阻的原因；3、電容質量不行，標稱的400V是否達不到

0
回復
lm1001
LV.2
6
2012-03-14 14:38
@lm1001
我也在考慮是否是如下幾個原因：1、電容要用CBB的；2、是否是未加限流電阻的原因；3、電容質量不行，標稱的400V是否達不到

關鍵是做的是一產品，5V適配器造價高了，否則也不會選擇阻容降壓。還有體積的問題

0
回復
lm1001
LV.2
7
2012-03-14 14:40
@米老鼠
阻容降壓不能用滌綸電容做吧滌綸電容屬于CL系列，一般用在直流場合或者低壓小電流一般用CBB電容比較合適
CBB電容損壞會燃燒不？
0
回復
米老鼠
LV.8
8
2012-03-14 14:44
@lm1001
CBB電容損壞會燃燒不？
CBB壞了外面的封裝材料會破開一點，還沒遇到過會燃燒的，CBB的耐壓400V以上的就夠了
0
回復
米老鼠
LV.8
9
2012-03-14 14:45
@lm1001
關鍵是做的是一產品，5V適配器造價高了，否則也不會選擇阻容降壓。還有體積的問題
是不是做智能開關
0
回復
lm1001
LV.2
10
2012-03-14 14:46
@米老鼠
CBB壞了外面的封裝材料會破開一點，還沒遇到過會燃燒的，CBB的耐壓400V以上的就夠了
老大，您認為滌綸電容燃燒是因?yàn)?00ma電流對于它來說太大，長時間引起發熱，然后爆漿，是這樣的嘛？
0
回復
lm1001
LV.2
11
2012-03-14 14:47
@米老鼠
是不是做智能開關
是的
0
回復
lm1001
LV.2
12
2012-03-14 14:51
@米老鼠
CBB壞了外面的封裝材料會破開一點，還沒遇到過會燃燒的，CBB的耐壓400V以上的就夠了
遇到過電解電容爆開，但好歹沒起火吧。這鬼電容，壞就壞了吧，還特頑強，直到燃燒到最后一刻，后面的電路都在工作
0
回復
米老鼠
LV.8
13
2012-03-14 14:57
@lm1001
遇到過電解電容爆開，但好歹沒起火吧。這鬼電容，壞就壞了吧，還特頑強，直到燃燒到最后一刻，后面的電路都在工作

CL系列電容可以很小體積做到很大容量，但是耐壓不能做到很高，原因很大一部分就是介質絕緣能力，介質很薄，而且鍍層沒有自恢復特性，一旦有單點擊穿那就會擴大擊穿范圍，形成燃燒

0
回復
feitian9000
LV.7
14
2012-03-14 14:58
@lm1001
關鍵是做的是一產品，5V適配器造價高了，否則也不會選擇阻容降壓。還有體積的問題

那還真不好辦了?？梢詮钠渌矫嫒胧郑?/p>

1、100mA負載電流是有點大，如果是繼電器電流，可以考慮繼電器吸合后的維持電流可以小比較多，那么電解供給動作電流，降壓電容只需要供給維持電流便可以了，這樣電容可以小一點，電流小點發熱也會小點。

2、電容的耐壓不夠，象這樣工作我會考慮630V的（其實體積也不小了）。

0
回復
lm1001
LV.2
15
2012-03-14 15:02
@米老鼠
CL系列電容可以很小體積做到很大容量，但是耐壓不能做到很高，原因很大一部分就是介質絕緣能力，介質很薄，而且鍍層沒有自恢復特性，一旦有單點擊穿那就會擴大擊穿范圍，形成燃燒
謝謝老大，看得出您挺專業的。換成CBB電容是不是就能避免
0
回復
lm1001
LV.2
16
2012-03-14 15:04
@feitian9000
那還真不好辦了?？梢詮钠渌矫嫒胧郑?、100mA負載電流是有點大，如果是繼電器電流，可以考慮繼電器吸合后的維持電流可以小比較多，那么電解供給動作電流，降壓電容只需要供給維持電流便可以了，這樣電容可以小一點，電流小點發熱也會小點。2、電容的耐壓不夠，象這樣工作我會考慮630V的（其實體積也不小了）。
我用的是1000u的電解。225電容耐壓是400V，400V會不會因?yàn)殡娙輳S家的問題有偷工減料的可能??？現在的電子市場真的是魚龍混雜
0
回復
米老鼠
LV.8
17
2012-03-14 15:06
@lm1001
是的

以前做過類似的項目，電容降壓有個問題，你單片機和控制電路的功耗基本是恒定的，但是繼電器線圈有幾十個mA，在繼電器不吸合的時候，穩壓管溫升很厲害

而且阻容降壓電路在考慮溫升的情況下，很難做到170-260V輸入范圍都能穩定工作溫升不超標

0
回復
lm1001
LV.2
18
2012-03-14 15:08
@米老鼠
CL系列電容可以很小體積做到很大容量，但是耐壓不能做到很高，原因很大一部分就是介質絕緣能力，介質很薄，而且鍍層沒有自恢復特性，一旦有單點擊穿那就會擴大擊穿范圍，形成燃燒
另外，電容耐壓是400V的，會不會因?yàn)橘|(zhì)量問題達不到，這點能否通過加限流電阻減輕浪涌的影響？
0
回復
米老鼠
LV.8
19
2012-03-14 15:13
@lm1001
另外，電容耐壓是400V的，會不會因?yàn)橘|(zhì)量問題達不到，這點能否通過加限流電阻減輕浪涌的影響？
CL系列標400V耐壓必須燒的，你換CBB的400耐壓就不會，除非電容質量問題
0
回復
米老鼠
LV.8
20
2012-03-14 15:14
@lm1001
另外，電容耐壓是400V的，會不會因?yàn)橘|(zhì)量問題達不到，這點能否通過加限流電阻減輕浪涌的影響？
想減輕浪涌你電解容量可以用小點，470都足夠用了
0
回復
lm1001
LV.2
21
2012-03-14 15:17
@米老鼠
CL系列標400V耐壓必須燒的，你換CBB的400耐壓就不會，除非電容質量問題
是它的標稱值有水分嗎？另外長時間100mA對阻容降壓來說能行嗎，理論上似乎是可以的，不知道實際應用多不多？在我的電路中，限流電阻有必要加嗎？
0
回復
lm1001
LV.2
22
2012-03-14 15:19
@米老鼠
想減輕浪涌你電解容量可以用小點，470都足夠用了
哦，我用1000u主要是想減輕點脈動
0
回復
ta7698
LV.9
23
2012-03-14 16:22
@lm1001
我也在考慮是否是如下幾個原因：1、電容要用CBB的；2、是否是未加限流電阻的原因；3、電容質量不行，標稱的400V是否達不到
電容質量不過關！最好用電容。
0
回復
lm1001
LV.2
24
2012-03-14 16:37
@ta7698
電容質量不過關！最好用電容。
"電容質量不過關！最好用電容",老兄打錯字了吧
0
回復
小鞏
LV.11
25
2012-03-14 16:48
@lm1001
"電容質量不過關！最好用電容",老兄打錯字了吧

首先確認電容品質，再換個廠家的試一下。

0
回復
elven_boy
LV.4
26
2012-05-18 11:44
哥們問題解決了沒？225 提供給后面的最大電流都到152ma了，把電容容量變小點
0
回復
timy21
LV.1
27
2012-05-21 18:33
電容耐壓不夠，CL電容標稱的電壓400V，指的是400VDC。你得采用標稱400VAC的CBB電容。
0
回復
隱形專家
LV.10
28
2012-05-22 05:54
@timy21
電容耐壓不夠，CL電容標稱的電壓400V，指的是400VDC。你得采用標稱400VAC的CBB電容。
正解
0
回復
2012-05-23 00:01

這么精確十秒,

0
回復
2012-05-23 00:01
@timy21
電容耐壓不夠，CL電容標稱的電壓400V，指的是400VDC。你得采用標稱400VAC的CBB電容。

對的！
