為了降低功率損耗,通常啟動電阻只流過極小的電流,利用次小電流將3842電源端的濾波電容電壓充電至16V(這之前3842處于待機狀態,功耗很低),3842啟動后電流需求較大,啟動電阻無法供應,所以必須利用輔助供電繞組

那3842啟動完成后,啟動電阻還是工作的,上面還是有電流流過阿

由啟動電阻提供的電流太小,不足以維持3842的正常工作.

是的,不過那電流很小,功耗還是比較大的,電阻一般要用2W的,有一些電源為了減小這外功耗加了三極管和穩壓管,這樣在開關電源工作后不再供電...

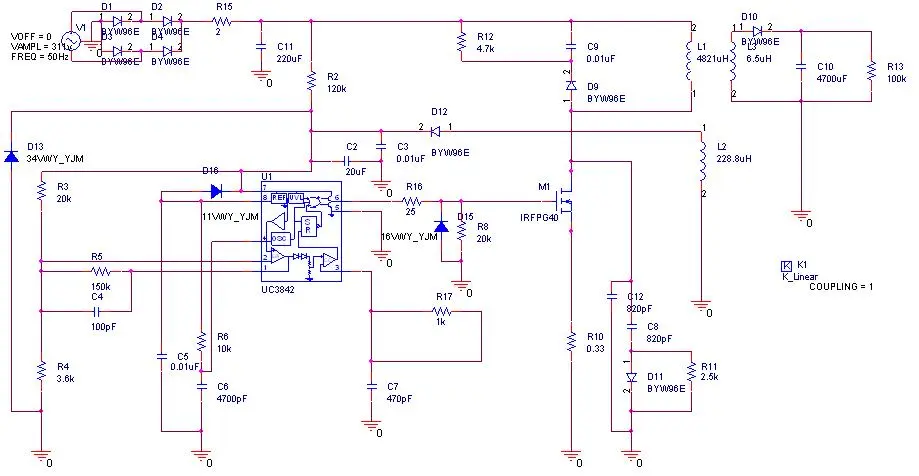

我現在也在做一個其于UC3842單端反激式的電源,現在能夠有5V的穩定輸出,不過主回路有密集的尖峰電流達到26A的樣子,所以過流保護加不上,肯請指教,謝謝.

我的郵箱是yanjiaming2000@163.com
希望能和各位交流.

3842要加那個限流電阻的,你把你的圖和參數傳上來看看...

請問能不能給個啟動部分的參考圖給我啊,小弟是在校生,用TL494做一個雙正激,輸入是270的,輸出是100V,我想啟動后切斷啟動電路,由于能力有限,所以想請教幫忙,再想問問,輸出采樣部分有什么好的建議啊,小弟很感謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163494601.jpg');}" onmousewheel="return imgzoom(this);">

請李老師指導,十分感謝.

錯誤不少,,不一一說明了,你參照下這個話題.

http://bbs.dianyuan.com/topic/2869

李老師怎么不給人家說說啊!哈哈我來代李哥說說,有不對的地方還請哥哥指正:
1.Buck電容容量選取大了點.
2.Vcc電壓要用電阻分壓?jiǎn)?dòng).
2.MOS 驅動部分泄放D接錯.
3、IC3腳電壓未引MOS管S腳電壓.
4.反饋用輔助線圈反饋會影響Vcc.
5.線路輸出不能穩定.
6.其他.

用494是可以不要輔助電源自激振蕩的,在普通494電路中,在二個開關管B極對電源都加上220K-470K的電阻,494供電要在變壓器取出一個繞組,當自激時,給494供電,然后自動轉為494控制,因?yàn)?94輸出比那二個電阻要強得多.

好的,謝謝!我看到有的直接是用條啟動支路,幫助啟動,然后再切斷它.但是具體不知道怎么做.我試試看,正激也可以自激?

哦,正激還真不行,如果494是放在高壓側的話可以用啟動電路,用三極管和12V穩壓管做射極跟隨供電,494供電饒組取15V,當494啟動后,三極管就不再供電了.

多謝謝Rich和李老師的的熱心指點

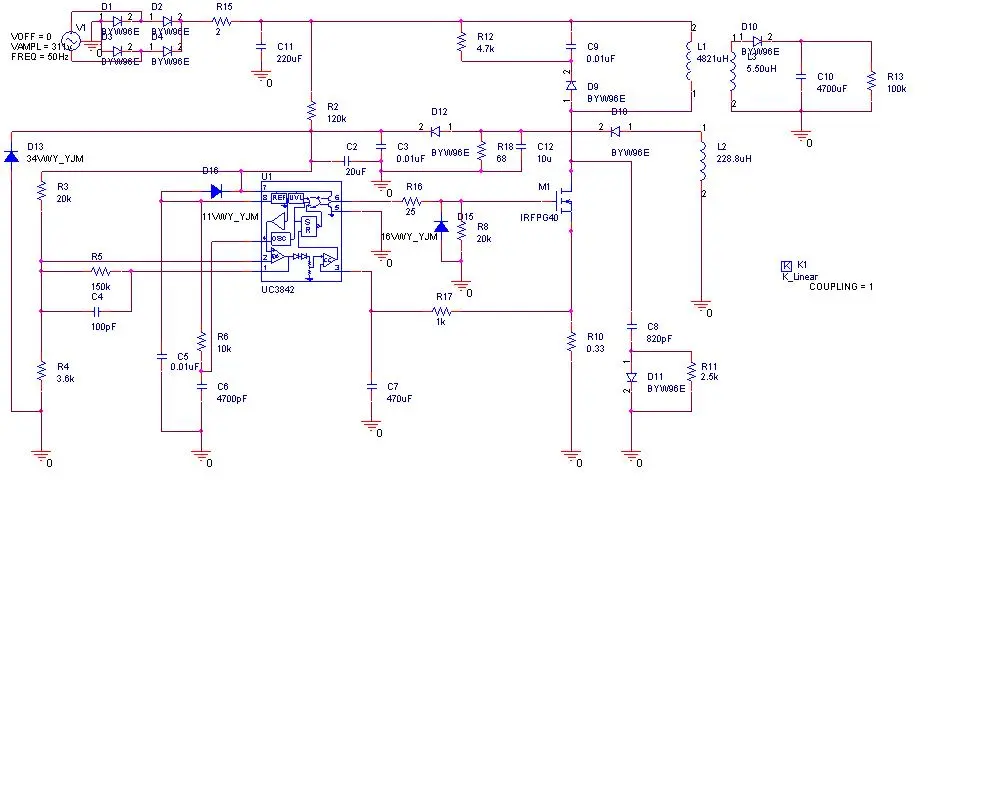

我把電路作了如下修改,以下這幾個問題我不知道怎么解決,誠請賜教,在此先謝過了.
3.MOS 驅動部分泄放D接錯.
4.反饋用輔助線圈反饋會影響Vcc.
5.線路輸出不能穩定. 500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163583553.jpg');}" onmousewheel="return imgzoom(this);">

這種電路接法只能用在穩壓精度不高的電源上,因?yàn)殡妷菏菑姆答伨€(xiàn)圈取樣的,

對于這個電路,我有如下看法,

1、D13,D16可不接,

2、你這里用了二組RCD電路,只要一路就行了,多了徒增功耗,去掉C8,D11,R11.

3、用3842最好加上斜波補償,既在IC第34腳之間并一個102電容,頻率要重新計算,

多謝,非常感謝李老師的指點,我再作修改.

OrCAD的Pspice模型中,UC3842內部的7腳和8腳之間好像沒有接穩壓管,我試圖在外電路接上.這個穩壓管的值是11V嗎?

你還得多看看3842的資料,沒有這么個穩壓管,只有一個5V基準.

G極加Diode的作用是加速G極電壓的瀉放,接法最好是500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163594781.gif');}" onmousewheel="return imgzoom(this);">

李兄,麻煩你幫忙看看這個電路有什么問題.1163604797.ddb

1,天關管對地沒接限流電阻,

2、推動100+30歐有點大,去掉100,二極管并在30歐上,

3、3843供電最好用二極管和主回路隔離,并加電容濾波.

4、3腳對地接一471電容,C9取消.

5、L2前要接電容,D1可不接.

6、輸入電源是12V,輸出也是12V,5V為線性整流,這個電路沒有實際意義.

謝謝你的指點,請問這個電路要怎樣才能寬電壓輸入工作(8-24V).

3843啟動電壓是8.4V,不太適合這個電壓.如輸入電壓在9V以上才可行.

要實現寬電壓輸入,用反激是最好的了,輸出繞二個繞組,一個5V,一個12V.

多謝了,具體電路還不是太清楚,我再琢磨一下.有不懂的地方還請幫忙.

多謝指教 :)

非常感謝,還在進一步改進中 ^_^

李老師,能不能上傳個草圖上來參考一下.

穩壓管的取值要高于IC的啟動電壓,反饋繞組的電壓要高于穩壓管的電壓,R1有助于短路保護功能,R2用電極管時可不用,用場管最好加上,限制沖擊電流.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163727680.gif');}" onmousewheel="return imgzoom(this);">

弱弱的問一句,直接從高壓下來,地線怎么解決,要把高壓的地和反饋供電繞組的地(芯片的地)連起來,還有就是在啟動電路上添加一個管子是不是降低了電路的可靠性,我只的是和直接用電阻比較,謝謝了.我還想問一個問題,在大功率的場合,系統上電的順序有講究啊,控制先上還是主功率電路先上?

這個電路只適合PWMIC在熱地的,如3842電路.
494一般在冷地,這個電路就不行了,但如果組成的是半橋電路,可以用自激式啟動,上面我已經說過,在二支三極管的CB極上并220K以的電阻,很多模塊式電源就是用的這種電路.
