錳銅絲 電流取樣很難達成一致

我在網友上傳的PCB設計規范中有見到以下描述.
現在我這里也出現使用錳銅絲作為電流取樣,結果過爐后的結果不理想
標準為15A 偏差為+0.2A/-0.7A, 很難達成一致.
我不明白‘焊盤要做成非金屬化’是何意?還請各位賜教


PCB 工藝設計規范
5.3.6 錳銅絲等作為測量用的跳線的焊盤要做成非金屬化,若是金屬化焊盤,那么焊接后,焊
盤內的那段電阻將被短路,電阻的有效長度將變小而且不一致,從而導致測試結果不準確.
全部回復(21)
正序查看
倒序查看
zhaoboo
LV.6
2
2006-05-11 08:36
我也看不懂,頂先.
0
回復
2006-05-11 09:03
@zhaoboo
我也看不懂,頂先.
電路板是有厚度的,錳銅絲穿過過孔的部分就被金屬化過孔短路,這一段的電阻值將變小.
0
回復
2006-05-11 09:18
@風清揚老鷹
電路板是有厚度的,錳銅絲穿過過孔的部分就被金屬化過孔短路,這一段的電阻值將變小.
那末如果我要更改這個過孔,是不是應這樣處理

當初我們設計這個錳銅絲形成的取樣電阻,做樣品是通過的,但量產就問題多多.

如果不做金屬過孔,過錫爐時怎樣能夠透錫到正面來了?(兩面都有銅箔,因電流為15A ,故不能去掉正面銅箔)

百思不得其解.
0
回復
zhaoboo
LV.6
5
2006-05-11 09:19
@風清揚老鷹
電路板是有厚度的,錳銅絲穿過過孔的部分就被金屬化過孔短路,這一段的電阻值將變小.
請問DX如何改善?
0
回復
2006-05-11 10:22
@webtianxia
那末如果我要更改這個過孔,是不是應這樣處理當初我們設計這個錳銅絲形成的取樣電阻,做樣品是通過的,但量產就問題多多.如果不做金屬過孔,過錫爐時怎樣能夠透錫到正面來了?(兩面都有銅箔,因電流為15A,故不能去掉正面銅箔)百思不得其解.
我考慮你只要稍微加長錳銅線引腳,保證吃錫時的量,應該好解決,
或者加大錳銅線阻值,調整錳銅線的吃錫量也可以調整取樣電流!
該建議盡做參考!具體還得你試驗!
0
回復
2006-05-11 10:26
@webtianxia
那末如果我要更改這個過孔,是不是應這樣處理當初我們設計這個錳銅絲形成的取樣電阻,做樣品是通過的,但量產就問題多多.如果不做金屬過孔,過錫爐時怎樣能夠透錫到正面來了?(兩面都有銅箔,因電流為15A,故不能去掉正面銅箔)百思不得其解.
1.改電路,在采樣放大環節增加放大倍數調節電路
2.反復試驗,使用金屬化過孔下使用不同的錳銅絲長度統計試驗,找到一個最合適的長度,單靠計算不行的.注意過錫工藝的一致性.
0
回復
2006-05-11 10:32
@sunlight.man
我考慮你只要稍微加長錳銅線引腳,保證吃錫時的量,應該好解決,或者加大錳銅線阻值,調整錳銅線的吃錫量也可以調整取樣電流!該建議盡做參考!具體還得你試驗!
我們現在主要是采用使用鐵片墊高此元件來控制.

但是錳銅線此材質本來吃錫就不是很好,且易氧化,
導致上錫量不標準,從而造成取樣不準.

我現在的想法是將PCB正面的錫盤使用綠油覆蓋,這樣
過錫爐時就會只有一面會上錫(即過錫爐的那面)不知可否?
0
回復
2006-05-11 10:46
@webtianxia
我們現在主要是采用使用鐵片墊高此元件來控制.但是錳銅線此材質本來吃錫就不是很好,且易氧化,導致上錫量不標準,從而造成取樣不準.我現在的想法是將PCB正面的錫盤使用綠油覆蓋,這樣過錫爐時就會只有一面會上錫(即過錫爐的那面)不知可否?
過孔直徑合適銅絲正好穿過,不留空隙,正面焊盤覆蓋阻焊層,焊錫將不能流到正面,應該可以.
0
回復
2006-05-11 11:44
@webtianxia
我們現在主要是采用使用鐵片墊高此元件來控制.但是錳銅線此材質本來吃錫就不是很好,且易氧化,導致上錫量不標準,從而造成取樣不準.我現在的想法是將PCB正面的錫盤使用綠油覆蓋,這樣過錫爐時就會只有一面會上錫(即過錫爐的那面)不知可否?

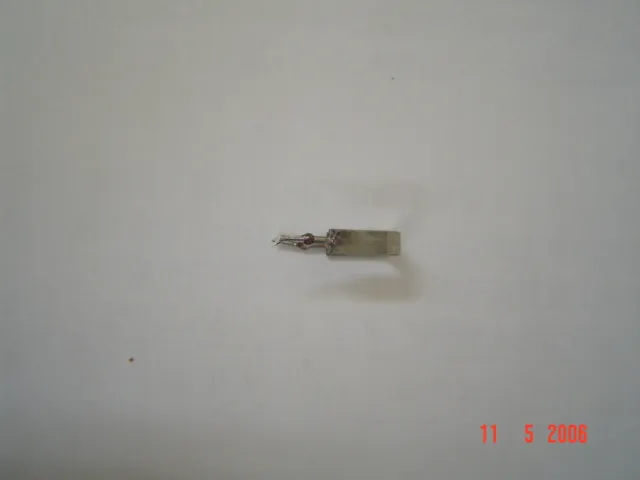

用鐵片墊高很費時,設計的時候就應該有擋片吧,看我圖
不好上錫,我們是在前制程先對錳銅線上錫,再作業!
希望對你有用!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1147319065.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
zhaoboo
LV.6
11
2006-05-12 09:06
@風清揚老鷹
過孔直徑合適銅絲正好穿過,不留空隙,正面焊盤覆蓋阻焊層,焊錫將不能流到正面,應該可以.
D
0
回復
jacki_wang
LV.11
12
2006-05-12 09:28
@webtianxia
我們現在主要是采用使用鐵片墊高此元件來控制.但是錳銅線此材質本來吃錫就不是很好,且易氧化,導致上錫量不標準,從而造成取樣不準.我現在的想法是將PCB正面的錫盤使用綠油覆蓋,這樣過錫爐時就會只有一面會上錫(即過錫爐的那面)不知可否?
這個是控制一致性的好辦法,但是達不到你的誤差范圍,如果要做到這么準確,建議使用電位器調節過電流點.
0
回復
webtianxia
LV.5
13
2006-05-12 09:37
@jacki_wang
這個是控制一致性的好辦法,但是達不到你的誤差范圍,如果要做到這么準確,建議使用電位器調節過電流點.
可是取樣電流是AC, 又有15A/63V ,不大好調節.
0
回復
jacki_wang
LV.11
14
2006-05-12 09:44
@webtianxia
可是取樣電流是AC,又有15A/63V,不大好調節.
估計不好調也比做不到來得強些吧,呵呵.
不能把取樣信號整流后再使用嗎?
0
回復
webtianxia
LV.5
15
2006-05-12 10:30
@jacki_wang
估計不好調也比做不到來得強些吧,呵呵.不能把取樣信號整流后再使用嗎?
這是個AC 電源適配器的取樣小板,輸出直接連到AC 電壓表去了,取樣信號整流會增加成本,還要改其它部件,總之,不想做的太麻煩.我現在已經在聯系做樣板去了,希望能改好.

錳銅絲不能改,因為MOQ的關系,stock 中已經有很大的一批,已付款無法退回去.只能改PCB了.
0
回復
jacki_wang
LV.11
16
2006-05-12 10:37
@webtianxia
這是個AC電源適配器的取樣小板,輸出直接連到AC電壓表去了,取樣信號整流會增加成本,還要改其它部件,總之,不想做的太麻煩.我現在已經在聯系做樣板去了,希望能改好.錳銅絲不能改,因為MOQ的關系,stock中已經有很大的一批,已付款無法退回去.只能改PCB了.
不過成本是要綜合考慮的,要包含材料,工時,管銷研還有RMA等,不是簡單的考慮材料而已.

祝你好運.
0
回復
webtianxia
LV.5
17
2006-05-12 10:44
@jacki_wang
估計不好調也比做不到來得強些吧,呵呵.不能把取樣信號整流后再使用嗎?
現在制程只能保証70%的良品(一次過爐), 其它部份只能在初測邊測邊校準.

其實我們的UPS 上的取樣電阻也有這個問題,只是因為范圍大一些,所以不良率要少一些.
0
回復
2007-11-16 14:39
@zhaoboo
請問DX如何改善?
我想知道如何能上錫?謝謝!
0
回復
2007-11-16 20:57
用電位器調節過流點就可以達成一致了.
0
回復
楚天?
LV.8
20
2007-11-17 09:41
交流電流為什么不用互感器呢?
錳銅線可以預先漆好,然后把非焊接部分用三防漆保護起來.
事實上,我買到過一種表面帶漆的錳銅線,剝皮過錫,再焊接就能夠保證精度了.
或者,做成正查,通過并聯電阻來修正.
0
回復
310555397
LV.6
21
2007-11-17 15:53
這東西可以讓廠家做得有定位腳的,就不用加?xùn)|西墊了.
0
回復
cnriya
LV.1
22
2008-09-09 19:04
@chensheng114
我想知道如何能上錫?謝謝!
我也想知道如何使錳銅絲能方便可靠地上錫?謝謝!
