mosfet電路出問題 幫忙分析一下

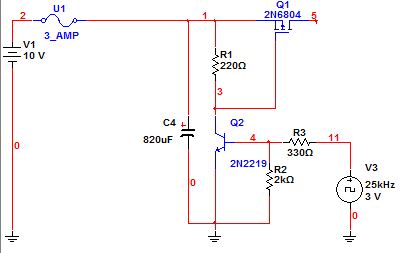

電路如下：

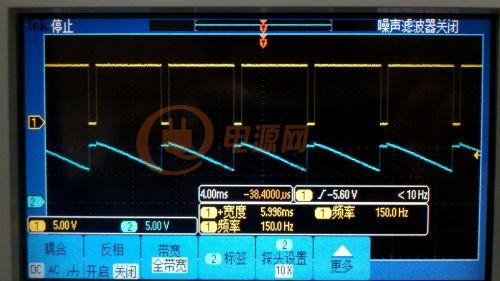

3（黃線）、5（藍線）端波形如下：



mosfet怎么關斷這么慢啊？

全部回復(20)
正序查看
倒序查看
2012-03-28 19:51
求助啊 是驅動原因呢 還是開關管原因呢
0
回復
zzb5355
LV.4
3
2012-03-28 23:46
@asnowgober
求助啊是驅動原因呢還是開關管原因呢
mosfet G級加個10-100歐的驅動電阻，你在看看波形
0
回復
40560335
LV.1
4
2012-03-30 02:12

慢就對了，Q2導通后將負極直接接到Q1柵極，Q1導通；Q2截止后，Q1柵極不能立即被拉高，所以就。。。給你看個這個，這個叫圖騰柱電路，相信你能得到啟發！~

0
回復
2012-03-30 09:01
@40560335
慢就對了，Q2導通后將負極直接接到Q1柵極，Q1導通；Q2截止后，Q1柵極不能立即被拉高，所以就。。。給你看個這個，這個叫圖騰柱電路，相信你能得到啟發！~
可是示波器觀察到Q1的波形可以看出柵極電位很快就被拉高了啊，還有您給的圖片顯示不了，能不能重新發一份，謝謝了。
0
回復
ebing
LV.1
6
2012-03-30 10:51

Q1的負載是多大？阻性還是容性？對關斷時間都有影響

0
回復
2012-03-30 10:56
@ebing
Q1的負載是多大？阻性還是容性？對關斷時間都有影響
我要是接負載（LC濾波后接電阻）的話，根本關不了的，接負載的話還能像圖中能夠下降。圖中的波形是后面沒接負載時的波形。
0
回復
ebing
LV.1
8
2012-03-30 11:12
@asnowgober
我要是接負載（LC濾波后接電阻）的話，根本關不了的，接負載的話還能像圖中能夠下降。圖中的波形是后面沒接負載時的波形。

先接L后接C應該是能關斷的，而且因電感的續流作用，Q1的輸出在關斷瞬間會到負電壓，需在Q1和L之間接續流二極管到地。

柵極波形正常的話FET應該是正常工作的，你給出的波形應該是沒接負載或負載很輕的情況。

0
回復
2012-03-30 11:21
@ebing
先接L后接C應該是能關斷的，而且因電感的續流作用，Q1的輸出在關斷瞬間會到負電壓，需在Q1和L之間接續流二極管到地。柵極波形正常的話FET應該是正常工作的，你給出的波形應該是沒接負載或負載很輕的情況。
我接負載后，就是先接L后接C的，只要有占空比，不論多大，輸出端波形就是一條直線。
0
回復
ebing
LV.1
10
2012-03-30 11:25
@asnowgober
我接負載后，就是先接L后接C的，只要有占空比，不論多大，輸出端波形就是一條直線。
LC之后是直流沒錯啊，難道你指Q1的輸出端是直線？
0
回復
asnowgober
LV.2
11
2012-03-30 11:26
@ebing
LC之后是直流沒錯啊，難道你指Q1的輸出端是直線？
是啊，就是MOSFET漏極輸出是直線啊
0
回復
ebing
LV.1
12
2012-03-30 11:32
@asnowgober
是啊，就是MOSFET漏極輸出是直線啊

L是多大的，會不會是L有問題？（太小或中間短路）換個L試試。

0
回復
asnowgober
LV.2
13
2012-03-30 11:33
@ebing
LC之后是直流沒錯啊，難道你指Q1的輸出端是直線？
http://blog.dianyuan.com/article/329925 這是幾個波形 真弄不懂哦
0
回復
ebing
LV.1
14
2012-03-30 11:42
@asnowgober
http://blog.dianyuan.com/article/329925 這是幾個波形真弄不懂哦

看了下你的波形，感覺是LC之后的負載電流太小，或電感值和負載電流不匹配，電流越小，要求電感值越大。

如果電感沒有短路等問題，就是你的負載電流需要更大的電感值。加大電感再試下

0
回復
ebing
LV.1
15
2012-03-30 11:48
@asnowgober
http://blog.dianyuan.com/article/329925 這是幾個波形真弄不懂哦
這個電路是想用PWM來調壓？如果負載電流不恒定，得到的電壓也是不穩定的，博客里的波形應該是負載極輕時輸出電壓接近輸入電壓了，所以你看到Q1的輸出波動很小。
0
回復
asnowgober
LV.2
16
2012-03-30 11:53
@ebing
這個電路是想用PWM來調壓？如果負載電流不恒定，得到的電壓也是不穩定的，博客里的波形應該是負載極輕時輸出電壓接近輸入電壓了，所以你看到Q1的輸出波動很小。
其實我就是不明白為什么當Vgs約等于0時，開關管怎么會不關斷，漏極電壓怎么還近似等于輸入電壓。
0
回復
ebing
LV.1
17
2012-03-30 13:52
@asnowgober
其實我就是不明白為什么當Vgs約等于0時，開關管怎么會不關斷，漏極電壓怎么還近似等于輸入電壓。
你博客圖的情況是：柵極0V時fet是關斷的，這時你看到的漏極電壓是從電感過來的，因?yàn)殡姼泻竺娴腃上的電壓已接近電源輸入電壓了
0
回復
ebing
LV.1
18
2012-03-30 14:26
@asnowgober
其實我就是不明白為什么當Vgs約等于0時，開關管怎么會不關斷，漏極電壓怎么還近似等于輸入電壓。
最后一張圖上藍色波形的波動應該就是FET關斷造成的，只不過L值太小，電感上的電流很快趨于0后電感兩端的電壓就都等于后面電容上的電壓了。加大電感或加大負載電流，就會看到這個波動越來越大，最后形成你希望的關斷波形。
0
回復
ridgewang
LV.8
19
2012-04-03 21:44
@asnowgober
其實我就是不明白為什么當Vgs約等于0時，開關管怎么會不關斷，漏極電壓怎么還近似等于輸入電壓。

這個電路看沒什么問題啊。

D1另一端是接地嗎？ 從原理上看應該接地。

如果接地又有負載的話，波形應該不是你測試的那樣。

不過這個電路功耗有點大哦。

0
回復
ridgewang
LV.8
20
2012-04-03 21:50
@asnowgober
其實我就是不明白為什么當Vgs約等于0時，開關管怎么會不關斷，漏極電壓怎么還近似等于輸入電壓。

3個地方值得考慮

1、D1正端是否接地？

2、2N6804可能漏電太大，你不需要100V耐壓的MOS，看你這個電路是降壓的

   VDS= 30V，VGS=20V的P管足夠了，而且內阻不是一個數量級的，成本也會低很多。

3、電感量有點小，工作頻率20K，電感量建議至少用470uH,同時要考慮輸出電流的大小，電感的體積估計不能太小。

0
回復
asnowgober
LV.2
21
2012-04-03 22:11
@ridgewang
3個地方值得考慮1、D1正端是否接地？2、2N6804可能漏電太大，你不需要100V耐壓的MOS，看你這個電路是降壓的   VDS=30V，VGS=20V的P管足夠了，而且內阻不是一個數量級的，成本也會低很多。3、電感量有點小，工作頻率20K，電感量建議至少用470uH,同時要考慮輸出電流的大小，電感的體積估計不能太小。
D1正端接地了，mosfet我用的是IRF9130，電感我根據buck電路那個電感選取公式算的是30uH就夠了，平率越大，電感量應該可以做到越小的啊，我后面接的是5K的電阻。估計是電阻太大，電流小電感電流斷續導致mosfet輸出電壓幾乎等于輸入電壓。我想問一下您驅動mosfet那個圖騰柱式電路我做仿真的時候怎么出錯啊，電路見這個帖子：http://bbs.dianyuan.com/topic/878358；不買專用的芯片自己用圖騰柱式電路做mosfet驅動效果怎么樣啊，我有點害怕啊。
