求教,直流斬波電路的輸出可調范圍太小會是什么原因?
會不會是電感太小?
30v輸入
0-20v可調
要多大得電感啊?
求教,直流斬波電路的輸出可調范圍太小會是什么原因?
全部回復(11)
正序查看
倒序查看
@wangning
可調條件很多BUCK電路有很多輸入?yún)?shù),輸入電壓電流,輸出電壓電流,斬波頻率,控制網絡都和可調范圍有關.如果電感足夠大,工作在CCM,可以認為輸出輸入電壓比和占空比成正比的.實際使用時電感量也要由上面條件綜合決定.
buck參數(我是新手)

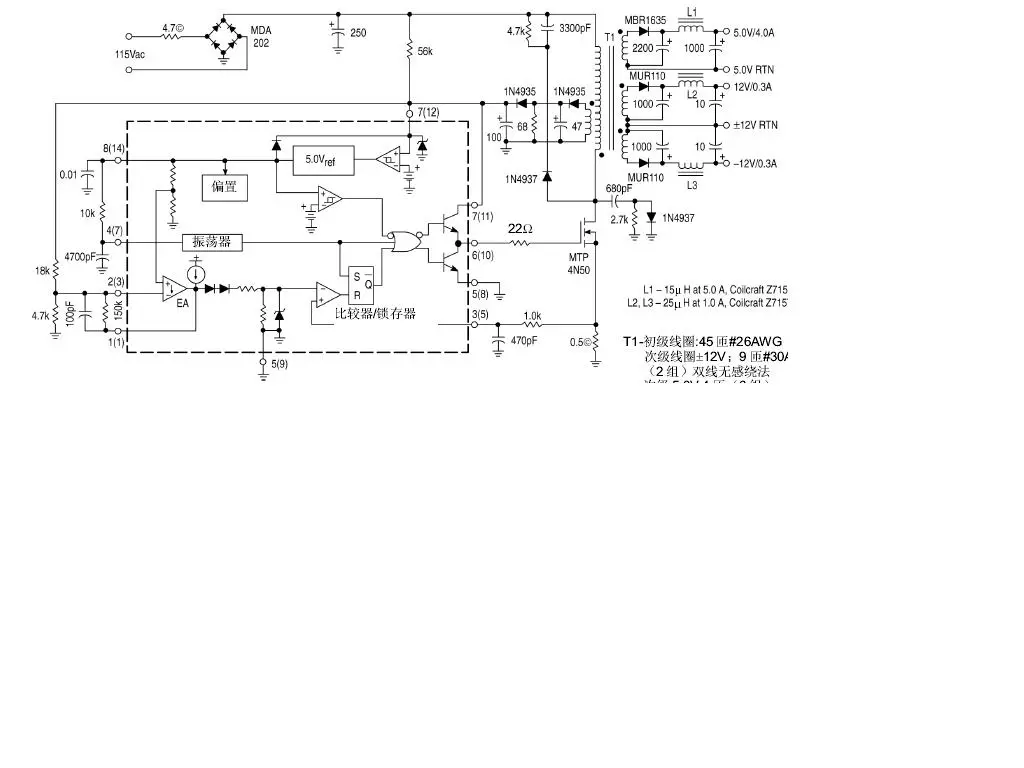

20khz、輸入30V,輸出0-20v,1A.就是這個圖啦.
但是現在的輸出可調范圍很小啊(只有2-3V的范圍)
可調用單片機實現.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061605470.jpg');}" onmousewheel="return imgzoom(this);">
20khz、輸入30V,輸出0-20v,1A.就是這個圖啦.
但是現在的輸出可調范圍很小啊(只有2-3V的范圍)
可調用單片機實現.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061605470.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@zhzhzh502
buck參數(我是新手)20khz、輸入30V,輸出0-20v,1A.就是這個圖啦.但是現在的輸出可調范圍很小啊(只有2-3V的范圍)可調用單片機實現.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1061605470.jpg');}"onmousewheel="returnimgzoom(this);">
sorry!上圖是另外一個方案,大部分就同圖上的原理啦
但是一接上220ac就爆!
但是一接上220ac就爆!
0
回復
@zhzhzh502
buck參數(我是新手)20khz、輸入30V,輸出0-20v,1A.就是這個圖啦.但是現在的輸出可調范圍很小啊(只有2-3V的范圍)可調用單片機實現.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/0/1061605470.jpg');}"onmousewheel="returnimgzoom(this);">
建議你先學習一下
電源是個復雜的系統,不是照貓畫虎的事情,建議你先找本書學習一下.你給出的是隔離單端反激的電路,不是BUCK.
電源是個復雜的系統,不是照貓畫虎的事情,建議你先找本書學習一下.你給出的是隔離單端反激的電路,不是BUCK.
0
回復
@wangning
建議你先學習一下電源是個復雜的系統,不是照貓畫虎的事情,建議你先找本書學習一下.你給出的是隔離單端反激的電路,不是BUCK.
是我搞錯了啦,前面的圖貼錯了,sorry!
做電源,反激的是前端的,將電壓降到30V左右,后續一個buck電路,做0-20V可調.
現在有兩個問題,
1.3842電路接上220ac就爆;
2.buck(ir2110驅動)的輸出范圍太小,懷疑是電感的問題,但是不確定.
做電源,反激的是前端的,將電壓降到30V左右,后續一個buck電路,做0-20V可調.
現在有兩個問題,
1.3842電路接上220ac就爆;
2.buck(ir2110驅動)的輸出范圍太小,懷疑是電感的問題,但是不確定.
0
回復
@zhzhzh502
是我搞錯了啦,前面的圖貼錯了,sorry!做電源,反激的是前端的,將電壓降到30V左右,后續一個buck電路,做0-20V可調.現在有兩個問題,1.3842電路接上220ac就爆;2.buck(ir2110驅動)的輸出范圍太小,懷疑是電感的問題,但是不確定.
我現在正做BUCK,也用2110驅動,但是2110和MOSFET發熱嚴重,沒法工作,下面是原理圖,指點一下,錯誤在哪?謝謝
