請問半橋電路有幾種,是否分為普通半橋電路和LLC諧振半橋,如下圖屬于哪類半橋電路

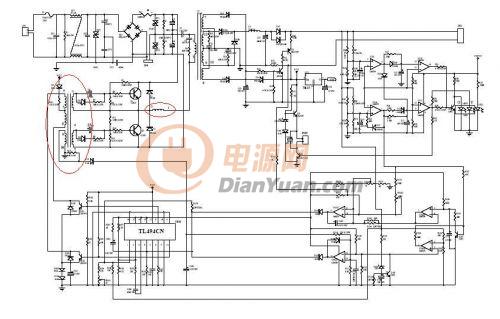

此電路是一個半橋充電器電路圖,它屬于LLC諧振半橋嗎,電路圖中紅圈標出來的為隔離驅動MOS的驅動變壓器,兩個推動MOS的繞組和它的原邊繞組原理容易理解,但其中1,3腳(串聯與橋臂與開關變壓器LP之間)和9,10腳(一端接地,另一端通過電阻分壓后接IN4148整流接到 LM324控制TL494 4腳)的作用是什么,請講述一下它的作用,1,3腳給我感覺像LLC諧振電感,不知我理解錯沒有,一直搞不清楚半橋和LLC的不同點,請大家指教指教,為大家看的清我將整份PDF檔上傳

HP8204A.B.C系列

全部回復(7)

只看樓主

正序查看

倒序查看

zq2007

LV.11

2012-03-30 21:15

LLC諧振半橋。

回復

tingfeng_2004

LV.2

2012-03-30 21:31

@zq2007

LLC諧振半橋。

哪紅圈中幾個繞組作用是什么?謝謝

回復

yqjwy_2008

LV.8

2012-03-31 09:06

@tingfeng_2004

哪紅圈中幾個繞組作用是什么?謝謝

單獨是諧振電感，
另一個是驅動變壓器還集成了電流互感器

回復

tingfeng_2004

LV.2

2012-03-31 10:04

@yqjwy_2008

單獨是諧振電感，另一個是驅動變壓器還集成了電流互感器

謝謝指點,這個電路困擾我好久了

回復

xmm

LV.3

2012-04-28 13:20

這不就是494自激啟動的普通固定頻率的半橋嗎？紅圈中的1,3腳在開機瞬間流過電流，驅動變壓器次級感應出電壓來驅動三極管，PC電源里都是用的這種自激啟動的方式。9,10腳是電流互感器，過流時通過324輸出高電平來關斷494，那個D106二極管起到正反饋?zhàn)饔?，?lái)保持494的關斷狀態
