saber buck 電路仿真CCM與DCM的差異,DCM電壓偏高

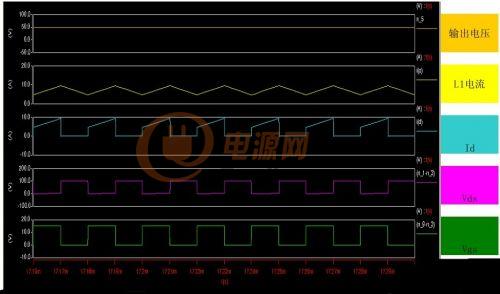

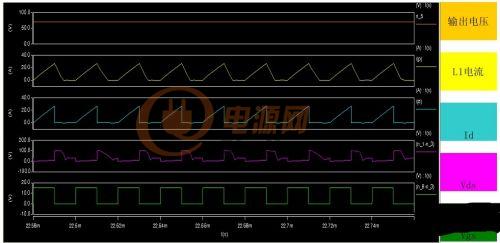

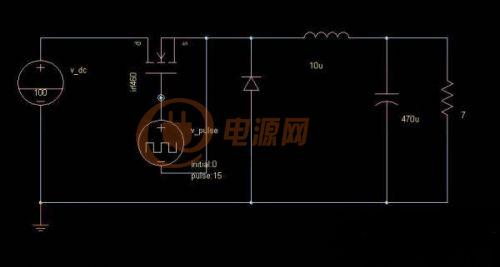

  各位朋友幫我看看，附件兩個圖片的波形，CCM的時候滿足VO=VIN*D,DCM的時候VO卻升高了，CCM L=100uH,DCM L=10uH這是怎么回事呢？VIN=100V  D=0.5  T=20us。多謝了。還有DCM的時候VDS出現振蕩是什么原因呢？

   buck

全部回復(7)
正序查看
倒序查看
jiame2006
LV.7
2
2012-04-19 23:41

沒人頂，自己頂個。

0
回復
2012-11-07 12:00
@jiame2006
沒人頂，自己頂個。
hi,這么早就接觸SABER啦，我?guī)湍沩?..
0
回復
dulai1985
LV.10
4
2012-11-08 00:10
@zhangwei0846
hi,這么早就接觸SABER啦，我?guī)湍沩?..
維維來頂啦，我也頂
0
回復
dulai1985
LV.10
5
2012-11-08 00:15
@dulai1985
維維來頂啦，我也頂
想老白學習~~~~
0
回復
dulai1985
LV.10
6
2012-11-08 00:37
@dulai1985
想老白學習~~~~

從你這個列子開始熟悉他~~

0
回復
2013-11-22 16:50
你好，我是新手，希望能回答你的問題，首先：buck電路只有工作在CCM模式下才可以得到Vo=Vin*D（可以推導），再者，當DCM模式的時候其輸出電壓的傳遞函數式Vo=Vin*2*D/（D+sqrt（D*D+8L/RT）），依據你給的參數可以得到Vo；最后一點，在DCM模式下Vds會出現振鈴。
0
回復
jiame2006
LV.7
8
2015-07-02 17:09
@嘿呼呼23
你好，我是新手，希望能回答你的問題，首先：buck電路只有工作在CCM模式下才可以得到Vo=Vin*D（可以推導），再者，當DCM模式的時候其輸出電壓的傳遞函數式Vo=Vin*2*D/（D+sqrt（D*D+8L/RT）），依據你給的參數可以得到Vo；最后一點，在DCM模式下Vds會出現振鈴。
謝謝你的回復，大概明白了，謝謝！
