探討串雙硅機工作原理

串雙硅機前后硅的觸發頻率是相同的嗎？如果觸發頻率相同是不是就直通了？接網抄那個硅是如何關斷的？

全部回復(35)

只看樓主

正序查看

倒序查看

wwrrhh123

LV.2

2012-04-29 13:58

請高手分析一下？十分感謝！

回復

tby2008

LV.9

2012-04-29 22:33

@wwrrhh123

請高手分析一下？十分感謝！

觸發頻率是一樣的，只是兩個硅觸發有時間差一般占空比選擇50%

前硅先觸發 為電容充電由于電感L的存在電容上的電壓遠高于高壓電壓

所以這個高壓迫使前硅反壓關斷經過特定的時間間隔后后硅觸發導通

對負載放電負載越重電容的放電速度越快當電容上的電壓或電流不足以維持可控硅導通時可控硅自然關斷然后前硅再次觸發導通為電容充電重復上面的步驟

串雙硅負載越重一般越容易關斷但負載越輕雖然電容放電的尾巴被拉長了很多但未必直通因為小負載時就算把后硅短路一樣可以正常工作

但為什么還存在直通現象呢？由于放電電容量頻率觸發占空比電感對關斷條件都會有一個臨界點當負載恰恰符合這個臨界點的時候就會出現直通現象

串雙硅觸發頻率電容量電感電壓一定時不管負載大小在保證正常工作的情況下基本可以認為是橫功率輸出

串雙硅可以認為是自控機的模仿版輸出波形基本一樣但效果取決于很多因素

如果知道一款自控機的下水波形完全可以用串雙硅模仿出來

往往大家做的串雙硅電壓遠超自控機很多所以范圍比自控機大很多

同時趕魚范圍也大了很多

回復

wwrrhh123

LV.2

2012-04-30 00:02

@tby2008

觸發頻率是一樣的，只是兩個硅觸發有時間差一般占空比選擇50%前硅先觸發 為電容充電由于電感L的存在電容上的電壓遠高于高壓電壓所以這個高壓迫使前硅反壓關斷經過特定的時間間隔后后硅觸發導通對負載放電負載越重電容的放電速度越快當電容上的電壓或電流不足以維持可控硅導通時可控硅自然關斷然后前硅再次觸發導通為電容充電重復上面的步驟串雙硅負載越重一般越容易關斷但負載越輕雖然電容放電的尾巴被拉長了很多但未必直通因為小負載時就算把后硅短路一樣可以正常工作但為什么還存在直通現象呢？由于放電電容量頻率觸發占空比電感對關斷條件都會有一個臨界點當負載恰恰符合這個臨界點的時候就會出現直通現象串雙硅觸發頻率電容量電感電壓一定時不管負載大小在保證正常工作的情況下基本可以認為是橫功率輸出串雙硅可以認為是自控機的模仿版輸出波形基本一樣但效果取決于很多因素如果知道一款自控機的下水波形完全可以用串雙硅模仿出來往往大家做的串雙硅電壓遠超自控機很多所以范圍比自控機大很多同時趕魚范圍也大了很多

1. 你的意思是如果我把兩個硅觸發頻率的相位錯開就不會出現直通現象，可以這樣理解嗎？

回復

wwrrhh123

LV.2

2012-04-30 00:36

2. 我不太認同你的第二個觀點，你是說等電容和電感里面的電完全釋放了，第二個硅會自行截止。那如果電容和電感里面的能量還沒完全放完第二個硅還處于導通狀態的同時第一個硅的觸發脈沖就來了，產生的結果只能是直通了，這怎么解釋??？

回復

偉文

LV.5

2012-04-30 11:22

@wwrrhh123

2.我不太認同你的第二個觀點，你是說等電容和電感里面的電完全釋放了，第二個硅會自行截止。那如果電容和電感里面的能量還沒完全放完第二個硅還處于導通狀態的同時第一個硅的觸發脈沖就來了，產生的結果只能是直通了，這怎么解釋啊？

串2硅電容熱是怎樣解決？

回復

wwrrhh123

LV.2

2012-04-30 13:29

@偉文

串2硅電容熱是怎樣解決？

是不是電容漏電了？耐壓夠嗎？

回復

偉文

LV.5

2012-04-30 15:21

@wwrrhh123

是不是電容漏電了？耐壓夠嗎？

不是漏電。不是耐壓問題。是頻密的充放電

回復

wwrrhh123

LV.2

2012-04-30 22:41

@偉文

不是漏電。不是耐壓問題。是頻密的充放電

什么叫頻密??？頻率太密??？

回復

wwrrhh123

LV.2

2012-05-01 19:59

@wwrrhh123

什么叫頻密??？頻率太密啊？

“tby2008”你好！感謝你對我的問題做了解答，不過我有幾個地方不太明白，希望你能指導一下！萬分感謝！

回復

wwrrhh123

LV.2

2012-05-02 09:37

@wwrrhh123

“tby2008”你好！感謝你對我的問題做了解答，不過我有幾個地方不太明白，希望你能指導一下！萬分感謝！

1. 如果我把兩個硅觸發頻率的相位錯開就不會出現直通現象，可以這樣理解嗎？ 2. 我不太認同你的第二個觀點，你是說等電容和電感里面的電完全釋放了，第二個硅會自行截止。那如果電容和電感里面的能量還沒完全放完第二個硅還處于導通狀態的同時第一個硅的觸發脈沖就來了，產生的結果只能是直通了，這怎么解釋啊？

回復

tby2008

LV.9

2012-05-03 14:44

@wwrrhh123

1.如果我把兩個硅觸發頻率的相位錯開就不會出現直通現象，可以這樣理解嗎？2.我不太認同你的第二個觀點，你是說等電容和電感里面的電完全釋放了，第二個硅會自行截止。那如果電容和電感里面的能量還沒完全放完第二個硅還處于導通狀態的同時第一個硅的觸發脈沖就來了，產生的結果只能是直通了，這怎么解釋?。?/span>

樓主的電路應該是后來加的吧？我回復帖子時，沒有看到電路；按普通串雙硅分析

回復

lijie5

LV.2

2012-05-03 16:18

@tby2008

樓主的電路應該是后來加的吧？我回復帖子時，沒有看到電路；按普通串雙硅分析

lai l

回復

天堂水

LV.5

2012-05-04 14:49

@lijie5

lai l

關注

回復

wwrrhh123

LV.2

2012-05-04 17:33

@tby2008

樓主的電路應該是后來加的吧？我回復帖子時，沒有看到電路；按普通串雙硅分析

是后來加的，之前用手機上網，圖傳不上去，后來用電腦才傳上去。其實還有一個圖是“自控串雙硅機”原理差不多，你再幫我分析一下這個圖！謝了

回復

hanhaifeng

LV.4

2012-05-05 10:06

@wwrrhh123

有沒有成熟穩定的串雙硅？能發一下嗎？

回復

東方狂人

LV.4

2012-05-05 10:30

@tby2008

上面的圖片不能達到你分析的效果，要將兩個二極管去掉才可以，不然不會升高電壓。

回復

wwrrhh123

LV.2

2012-05-05 12:16

@hanhaifeng

有沒有成熟穩定的串雙硅？能發一下嗎？

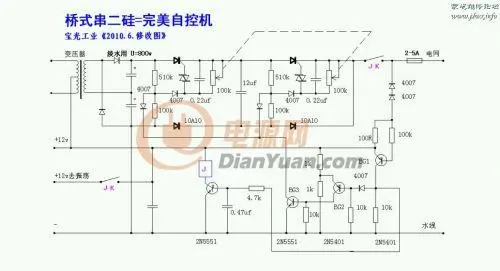

這是一款“自控串雙硅機”電路圖，大家一起分析一下他的工作原理

回復

tby2008

LV.9

2012-05-06 13:14

@wwrrhh123

這是一款“自控串雙硅機”電路圖，大家一起分析一下他的工作原理[圖片]

BG1 100R 100K 4007組成負載檢測電路

當輸出有負載時，BG1導通 BG1集電極輸出分兩路

1路：給BG2基極使BG2關斷 BG3同時關斷

2路：通過4.7K 0.47UF 積分 2N5551 導通繼電器J吸合

JK為前級供電工作后級輸出接通

進入正常工作模式，0.47UF電容使繼電器穩定工作

當后級輸出斷開負載 BG1截止 2n5551截止

BG2 BG3同時導通可控硅觸發電平被拉地

回復

wwrrhh123

LV.2

2012-05-07 09:49

@tby2008

BG1100R100K 4007組成負載檢測電路當輸出有負載時，BG1導通 BG1集電極輸出分兩路1路：給BG2基極使BG2關斷 BG3同時關斷2路：通過4.7K 0.47UF積分2N5551導通繼電器J吸合 JK為前級供電工作后級輸出接通進入正常工作模式，0.47UF電容使繼電器穩定工作當后級輸出斷開負載 BG1截止 2n5551截止BG2 BG3同時導通可控硅觸發電平被拉地

那兩個“10A10”是干嗎用的？

回復

wwrrhh123

LV.2

2012-05-07 09:55

@hanhaifeng

有沒有成熟穩定的串雙硅？能發一下嗎？

這個電路我還沒有做實驗?zāi)?，等我實驗成功了，給你發個穩定的串雙硅機電路圖

回復

tby2008

LV.9

2012-05-08 09:00

@wwrrhh123

這個電路我還沒有做實驗?zāi)?，等我實驗成功了，給你發個穩定的串雙硅機電路圖

此圖為特殊串雙硅電路圖效率優于普通串雙硅

前后硅不管哪個導通時，都會有輸出所以輸出頻率是觸發頻率的兩倍

有點類似橋四硅但不是2倍壓輸出

回復

wwrrhh123

LV.2

2012-05-09 22:54

@tby2008

此圖為特殊串雙硅電路圖效率優于普通串雙硅前后硅不管哪個導通時，都會有輸出所以輸出頻率是觸發頻率的兩倍有點類似橋四硅但不是2倍壓輸出

我怎么看不明白無論觸發哪個硅都會有輸出？我倒感覺二個二極管的作用是嵌位的，讓后面那個硅可靠地關斷。這是我個人分析的，不知道對不對？

回復

wwrrhh123

LV.2

2012-05-20 09:05

@wwrrhh123

回復

wwrrhh123

LV.2

2012-05-20 09:21

@wwrrhh123

[圖片] [圖片]

以上兩個圖是別人設計的，還是比較完美的“串雙硅機”! 電路設計的相當巧妙，我很敬佩！　　　　　　　　　　　　　　　　　　　　　　　　　　　　只有三個問題有點疑惑 1. 因為這個電路我沒做過所以不知道調頻率的效果怎么樣？　　2. 因為BG1是間歇工作的會不會給使繼電器也產生間歇工作，那樣電路就不能正常工作了？　　　　3. A點是兩個不同電源可以達到掐位的目的嗎？

回復
