關于一個PCB板的問題 貼片電感下沉的焊盤怎樣用protel99畫



這是板子正面的圖；反面和正面差不多：

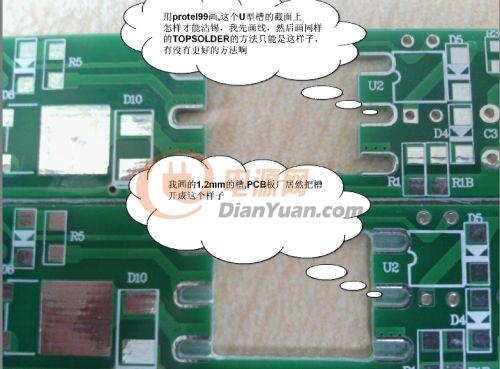

本人現在在做一個T8燈管電源，電感有點高，想沉下去，而且是貼片電感；但是我不曉得這個焊盤怎么畫才好，我用了先畫線然后畫Topsolder的方法，畫成了如圖所示，我看了人家的板子，焊盤槽截面也有錫，請問這個是怎么畫的啊！我這個板子用了1.2mm的槽，PCB廠居然給我開成下面這個樣子，本人剛?cè)胄?！請各位高手指教?/P>



全部回復(5)
正序查看
倒序查看
小鞏
LV.11
2
2012-05-05 11:44

只是把電感沉下去，焊盤位置要開槽嗎，傳個原文件看一下。

0
回復
cfbbao
LV.4
3
2013-05-23 17:00
@小鞏
只是把電感沉下去，焊盤位置要開槽嗎，傳個原文件看一下。
我認為這里不可以開槽（keepout），而是要放一串焊盤（內徑1.2mm，疊成一條，外徑根據solder的需要）。焊盤的話孔里就會鍍銅了。keepout只要在整個電感器的位置畫一個長方形就好了。
0
回復
zhenxiang
LV.10
4
2013-05-23 17:05
@cfbbao
我認為這里不可以開槽（keepout），而是要放一串焊盤（內徑1.2mm，疊成一條，外徑根據solder的需要）。焊盤的話孔里就會鍍銅了。keepout只要在整個電感器的位置畫一個長方形就好了。
應該放一堆的焊盤組成這個槽。
0
回復
btclass
LV.7
5
2013-05-23 17:55
神馬板子??？光耦下面還走線？
0
回復
小拖把
LV.3
6
2013-05-23 19:53
@cfbbao
我認為這里不可以開槽（keepout），而是要放一串焊盤（內徑1.2mm，疊成一條，外徑根據solder的需要）。焊盤的話孔里就會鍍銅了。keepout只要在整個電感器的位置畫一個長方形就好了。

對的 我們都是用這個做長孔的

0
回復
