這是我設計的1200W無源無損PFC,開關頻率60KHz,請指正?無源無損采用此形式能否實現?http://bbs.dianyuan.com/topic/32325看這個帖好象不太一樣的啊.
高手指點....1148014619.sch
發我的1200W PFC設計!大家評評!!
全部回復(13)
正序查看
倒序查看
@hawaii
你的參數好像有點問題哦1C9應該取大一些,保證轉移電壓不會太高,取0.1uF1C8不能取太大(1-2nF),太大的話,嵌位電路會有很大電流的嵌位通路的二極管電流定額取得太小.L3取小一點.
謝謝指點!!
用這個電路能實現無援無損嗎?原理上分析通了,就不知道就這樣能實現嗎?諧振電路還要其他輔助網絡嗎?http://bbs.dianyuan.com/topic/32325這個大無損吸收網絡好復雜的!
用這個電路能實現無援無損嗎?原理上分析通了,就不知道就這樣能實現嗎?諧振電路還要其他輔助網絡嗎?http://bbs.dianyuan.com/topic/32325這個大無損吸收網絡好復雜的!
0
回復

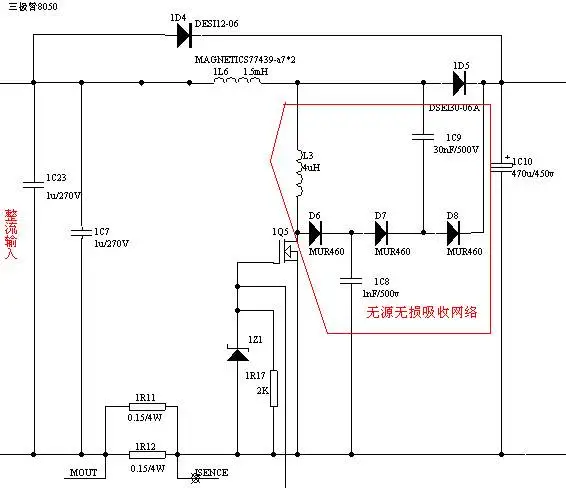

轉成圖片了,呵呵
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148529390.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148529390.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@bluesskkyy
轉成圖片了,呵呵[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/41/1148529390.jpg');}"onmousewheel="returnimgzoom(this);">
可以實現無源無損軟開關.
0
回復
@lrx7701
你這個吸收回路毫無意義
應該有效果啦.Q5(OFF)L3-D6-C8&C9-D8-C10,Q5(ON)C8-D7-C9-L3,所以可以達成目標.只是現在PFC二極體實在TRR時間太短了,好像這些電路並無法發揮應有的功能.各位可以實測一下加跟不加效率有何變化.當然如果各位選的二極體TRR太慢那就另當別論.個人建議不如多花點銀子改善MOSFET RDSON還比較有實質拉高效率的意義.以上提供參考.(要知道L也有反應時間的).
