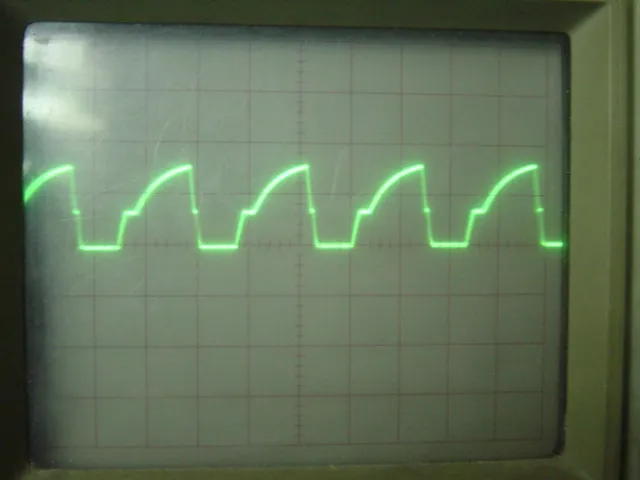

圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148614583.jpg');}" onmousewheel="return imgzoom(this);">

輸出端圖片500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148614640.jpg');}" onmousewheel="return imgzoom(this);">

脈沖前沿太慢 管子的損耗過大

不是吧?你是從哪里看出來的,請指教!

驅動波上升時間太長,導致開關管有放大狀態,損耗過大.
你要把原理圖發上來,只有個波形,拓?fù)浞绞?電壓也沒有

謝謝各位回復.
這個問題已經解決,是脈沖前沿的問題,增加了一個三極管驅動之后,問題已解決!

能告訴你的聯系方法嗎?

有什么問題嗎?在這里挺好的,不一定要聯系方法.

想請教一些問題,能說說上面的波形哪里是前沿和上升沿,是回事嗎?從哪里看得出來．

上升是前沿,下降是后沿,要求越快越好,方波是最理想的,

我看到哪些上波形好象是前沿上升時間很快啊,反而下降時間很慢,是我看錯了嗎?請指教.

你看看第一個圖,那才是場管驅動波形,第二個是IC輸出的波形,IC驅動不足,變成了第一個圖的樣子,所以樓主說加了三極管驅動后好了,

謝謝!現才知道一點皮毛,

看看這個,為什么關斷后有振蕩500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149656441.jpg');}" onmousewheel="return imgzoom(this);">

你的說法應該是有道理的.

但實際上,我發的第二個不是IC輸出的波型,而是FET的輸出端(源極)的波形,其端串一個電感后聯到DC電源正極.

此實際電路中,由于同、反相端的信號并不是很匹配,IC(運放)輸出的波型并不是很好,有類似1圖的輸出.

謝謝您參與這個話題的討論!
