高手在哪里?

EE75*35是普通工頻變壓器.

有圖嗎

沒圖.就是黑白電視機上的那個電源變壓器差不多大.

應該是疊厚75MM,舌寬35MM的E型工頻變壓器吧,你應該說明用在什么地方的

用在捕魚器上的

什么電路形式

現(xiàn)在的高頻磁性變壓器和鐵芯的變壓器都用E表示,而高頻鐵氧體的E是指A的長,鐵芯變壓器的E是指舌簧寬,弄的有些糊涂請高手指教.下圖的變壓器是什么材質的.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149465782.gif');}" onmousewheel="return imgzoom(this);">

網上說是工頻變壓器,鐵芯

如果是工頻的,好象匝數和線徑有點問題呀!!!

按上圖的電路形式來看肯定是工頻變壓器

20個3DD15管后加電容的那種

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149497055.gif');}" onmousewheel="return imgzoom(this);">

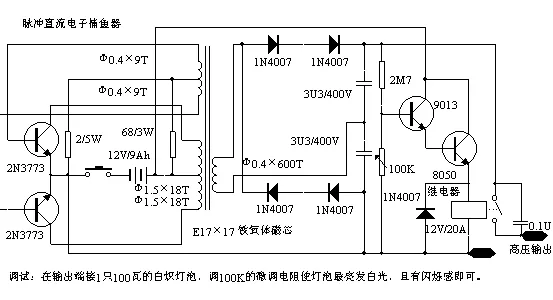

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149501796.jpg');}" onmousewheel="return imgzoom(this);">可以把后級的繼電器拿到前級嗎

在網上找不到好圖紙,簡單實用的 比如

繼電器要加在輸出上的,他的作用是產生高壓脈沖的

我的電魚機有高壓輸出,就是不能點亮燈,也無法電魚.磁芯,初級9匝雙組,次級400匝,推動5匝雙組.能聽到變壓器響就是點不亮燈.請高手指教.

上圖的兩個變壓器都是工頻的嗎?

我做的自激式捕魚器老是遇到這個問題,帶小功率燈泡沒問題能點亮,大一點負載就停振,放在水里也停振,不知是哪里出了問題,

自激機就做振蕩輸出方波的那一種,高壓串一只4-6UF的電容器就行能將200瓦的燈泡點的發(fā)白.效果不錯.

對呀,我做的就是這種的,16管的,接40W的能點亮,60W接上不亮拉開一點能點亮,拉弧5MM以上100W停振,放在水里變壓器的叫聲比空載還輕,人家的放在水里變壓器的叫聲比空載還響很多,

75MM寬,高62.5MM,舌寬25MM,疊厚35MM.0.35MM厚冷扎硅鋼片.

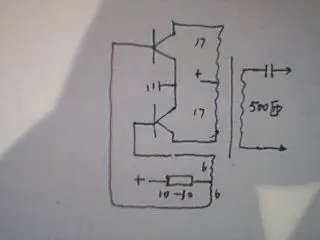

工頻機用鐵芯就行,用50瓦控制變壓器鐵芯疊厚2CM,初級1.50漆包線雙線并饒17匝.一組線圈頭接另一線圈的尾.振蕩線圈雙線并饒6匝,接法同上,中心串一只10-30歐電阻接12V.次級用0.51線饒500匝.串一6UF電容即可下水拿魚.3DD15每邊8個便可.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149940441.jpg');}" onmousewheel="return imgzoom(this);">

鐵芯安裝有要求嗎?E型的一片一片對插,還是兩三片厚在對插

效果不好,1.5米外打不到魚那電阻還發(fā)熱.

這種機子不好,又苯重又耗電

一片一片的對插

我用你的方法試做了一個,磁性E17初級24匝次極700匝震蕩10匝串一個10UP的電容3DD15每邊10只,能點亮100W的燈泡但是不亮,好象只有10W左右,這是何原因.請解釋

震蕩線圈前的電阻不合適引起的,改一下.用20-47歐可以成功.我試
過了
