CAD圖形導入PROTEL 99SE后為什么不是1:1呢

我在CAD內做了一個1:1的線路板外形尺寸圖,但導入PROTEL 99SE后,圖形放大了10倍.為什么會這樣呢?我以前做的導入后的圖形是1:1的.請各位一定要幫忙喲.

全部回復(13)

只看樓主

正序查看

倒序查看

luxha

LV.6

2004-08-21 10:10

你的99有沒有安裝CRCAD轉換軟件

回復

overstep

LV.5

2004-08-21 10:12

@luxha

你的99有沒有安裝CRCAD轉換軟件

怎么裝法?

回復

luxha

LV.6

2004-08-21 10:13

在99SE漢化菜單里有一個orcad-protel文件,將它復制到99SE的安裝目錄下就可以啦

回復

overstep

LV.5

2004-08-21 10:29

@luxha

在99SE漢化菜單里有一個orcad-protel文件,將它復制到99SE的安裝目錄下就可以啦

thans! 我先試一試.

回復

overstep

LV.5

2004-08-21 11:40

@overstep

thans!我先試一試.

我已將orcad-protel文件copy到c盤的Design Explorer 99 SE下了,但還是不能用.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093102805.bmp');}" onmousewheel="return imgzoom(this);">

回復

donny_y

LV.6

2004-08-23 13:05

@overstep

我已將orcad-protel文件copy到c盤的DesignExplorer99SE下了,但還是不能用.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093102805.bmp');}"onmousewheel="returnimgzoom(this);">

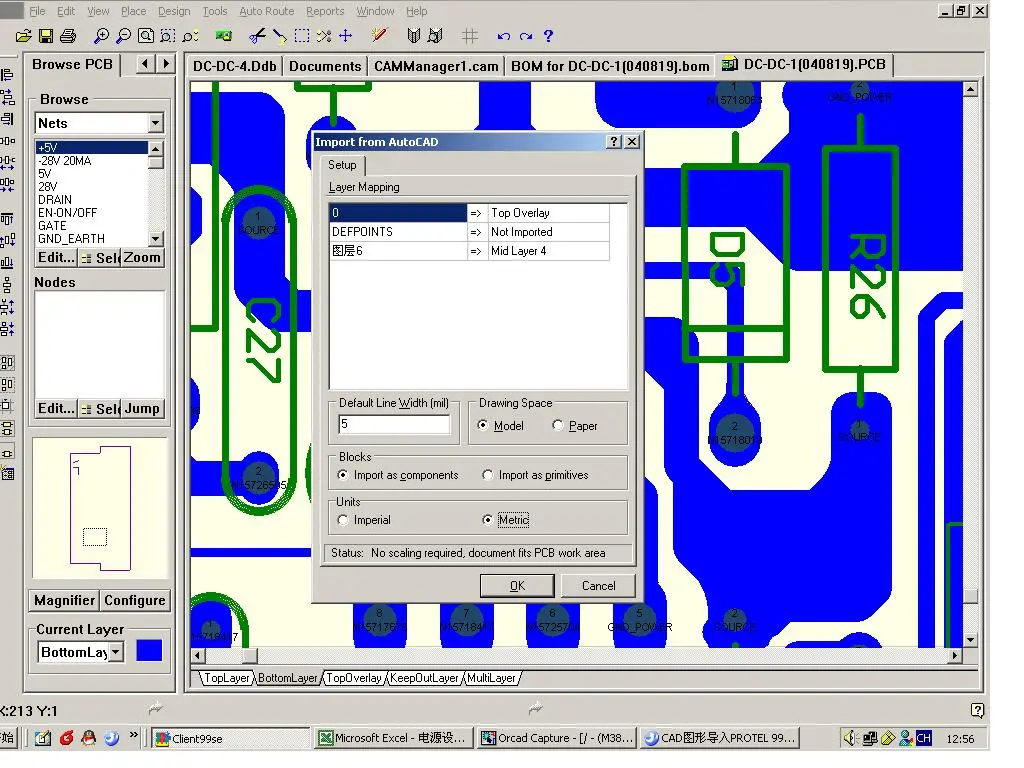

你的PROTEL 是不是最新的,SP6,如果是,你轉環(huán)的時候,選一下MM,就可以了!!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093280711.jpg');}" onmousewheel="return imgzoom(this);">

回復

qsf2004

LV.1

2004-08-23 13:39

@overstep

thans!我先試一試.

你先另開一個DDB在DDB里新鍵個PCB,然后按Q鍵(把PCB轉成公制)然后導入

回復

overstep

LV.5

2004-08-23 17:33

@qsf2004

你先另開一個DDB在DDB里新鍵個PCB,然后按Q鍵(把PCB轉成公制)然后導入

我現在是在PROTEL 99內導入,然后再用PROTEL 99SE打開導入的文件就可以了.
謝謝各位的幫助!

回復

overstep

LV.5

2004-08-23 17:34

@donny_y

你的PROTEL是不是最新的,SP6,如果是,你轉環(huán)的時候,選一下MM,就可以了!![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/20/1093280711.jpg');}"onmousewheel="returnimgzoom(this);">

我的不是最新的.我現在是在PROTEL 99內導入,然后再用PROTEL 99SE打開導入的文件就可以了

回復
