top258yn做120瓦電源容易燒偏置整流二極管是什么原因?



我做的是30v4A輸出,偏置電路和這個差不多,但我漏了R5電阻,并且偏置整流管用的是ss210  SMB型貼片肖特基二極管(國產便宜貨),是100v2a的.現在發現偶爾會燒這個ss210,因為已經已經焊了100塊板了,只能想辦法補救.

請問版主以及各位大俠,可否換其它型號的二極管代替以避免這個問題?如果可以具體用什么型號好呢(最好是有smb封裝的型號,價格貴點也行)?



全部回復(5)
正序查看
倒序查看
2012-07-03 13:34

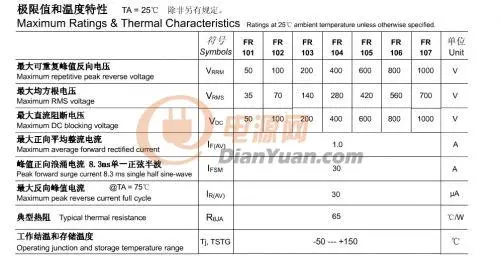

  用塊恢復二極管會不會更好呢?

fr107怎樣?



0
回復
謝厚林
LV.12
3
2012-07-04 12:42
@hifitrials
[圖片]  用塊恢復二極管會不會更好呢?fr107怎樣?

可以，fr107不錯。


0
回復
2012-07-10 08:16
@謝厚林
可以，fr107不錯。

版主你好!

我做的電源是32v4A的,電路和你這個差不多,請問ZD1可以直接用你這個型號嗎?我的R8用了33歐.

另外VR1和VR2我用的是 一個P6KE200加一個2.2歐電阻,這個2.2歐電阻想改大一點,請問用多大比較合適?

0
回復
2012-07-10 08:34
@謝厚林
可以，fr107不錯。

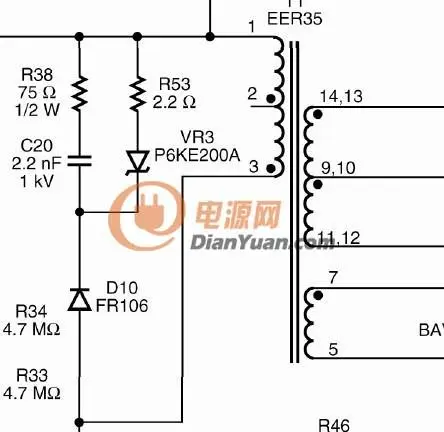

就是這個圖,在輸出整流管意外斷腳后,電源不斷重啟,p6ke200a有時就會燒掉.

把R38和R53的值掉換可否?會不會燒c20?主要是想加大R53限一下p6ke200a的電流,不知是否可行.(ps 料已經買好,不好改其他值)

0
回復
謝厚林
LV.12
6
2012-07-10 09:34
@hifitrials
[圖片] 就是這個圖,在輸出整流管意外斷腳后,電源不斷重啟,p6ke200a有時就會燒掉.把R38和R53的值掉換可否?會不會燒c20?主要是想加大R53限一下p6ke200a的電流,不知是否可行.(ps料已經買好,不好改其他值)
整流管斷開是會燒P6KE200，這個正常。
